序论

充电头网拿到了云电科技推出的一款3300W碳化硅工作器电源，这款电源型号为AP-UH3300F54B2，撑捏100-240V交流输入和240V直流输入，主路输出电压为54V，输出电流61.1A，待机电源输出电压为12V，输出电流3A。

这款工作器电源选拔长条形机身，电源一侧设有安设提手和调换灯，另一侧设有结合器和留心格栅。电源里面选拔交错式PFC+全桥LLC+同步整流架构，使宅心法半导体落拓器，内置碳化硅二极管。底下就带来云电科技这款碳化硅工作器电源的拆解，沿路望望里面的有野心和用料。

云电科技3300W碳化硅工作器电源外不雅

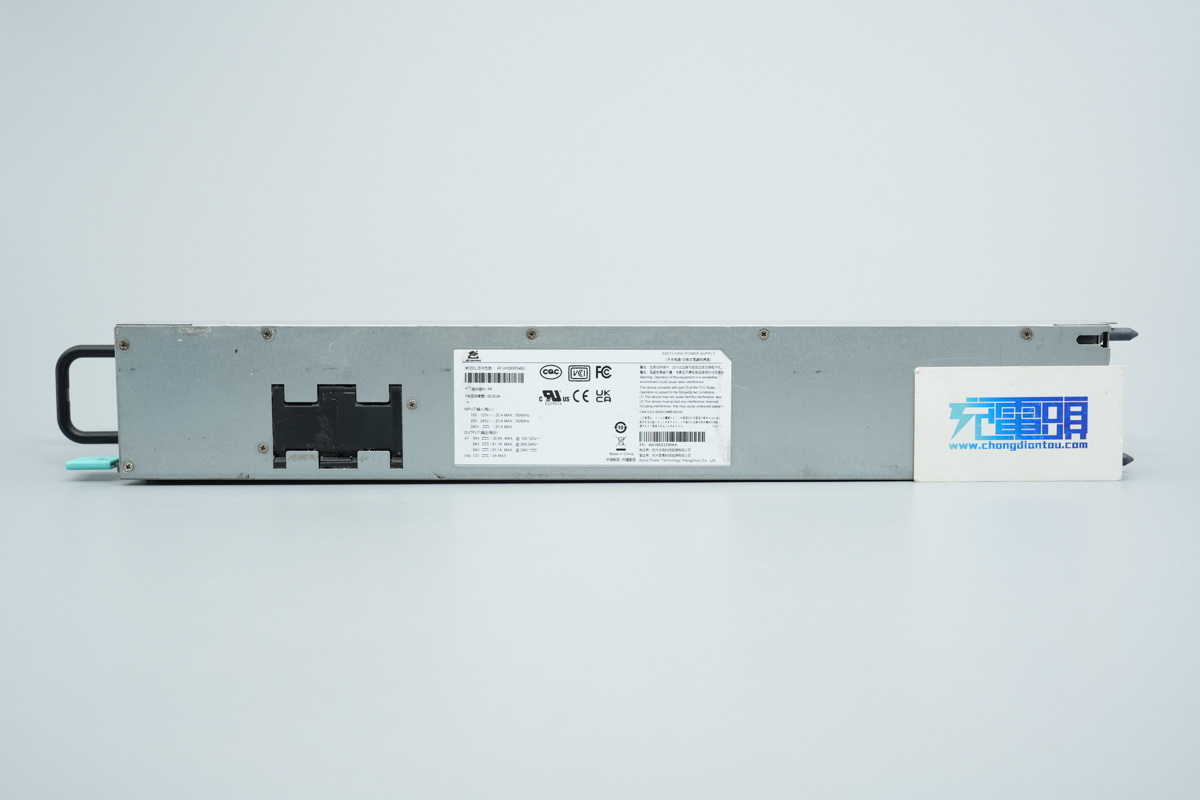

云电科技3300W碳化硅工作器电源选拔镀锌钢板外壳，机身正面粘贴标签。

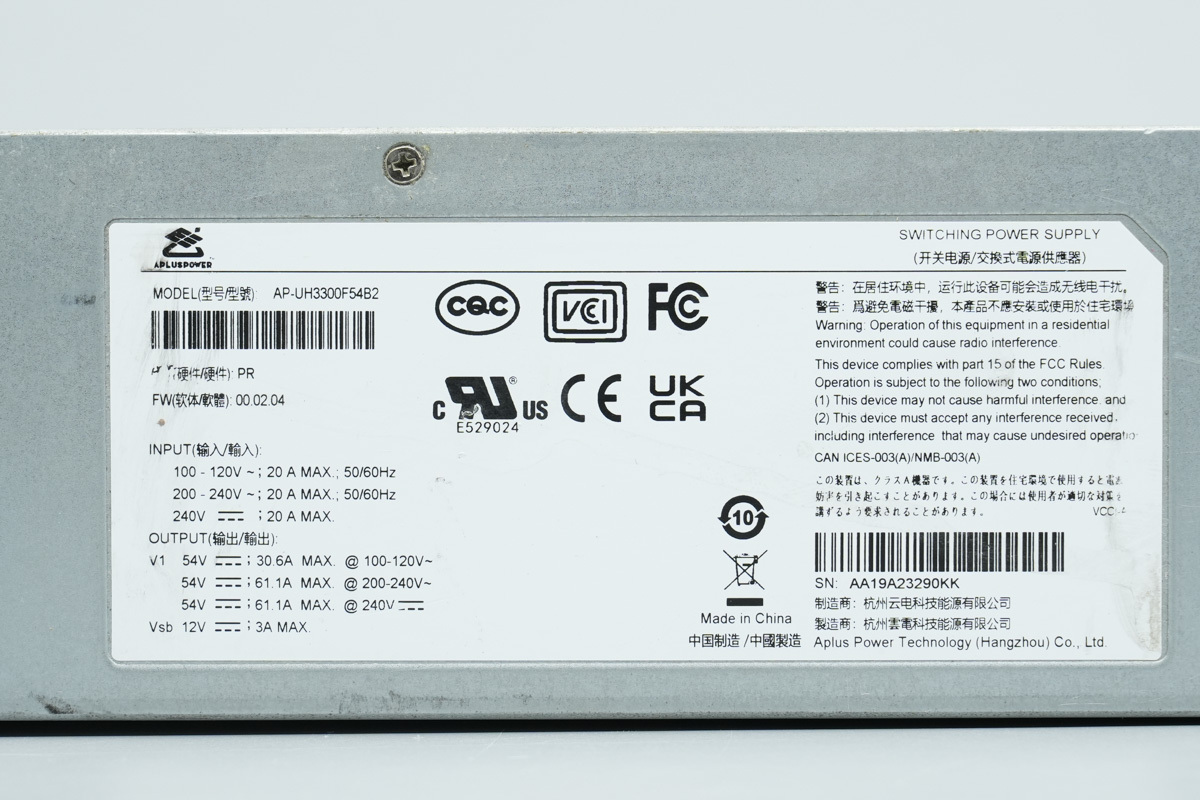

电源机身标签特写

输入：

100 - 120V ~ ；20A MAX；50/60Hz

200 - 240V ~ ；20A MAX；50/60Hz

240V ⎓ ；20A MAX

输出：

54V ⎓ ；30.6A MAX. @ 100 - 120V~

54V ⎓ ；61.1A MAX. @ 200 - 240V~

54V ⎓ ；61.1A MAX. @ 240V ⎓

Vsb 12V ⎓ ；3A MAX

制造商：杭州云电科手段源有限公司

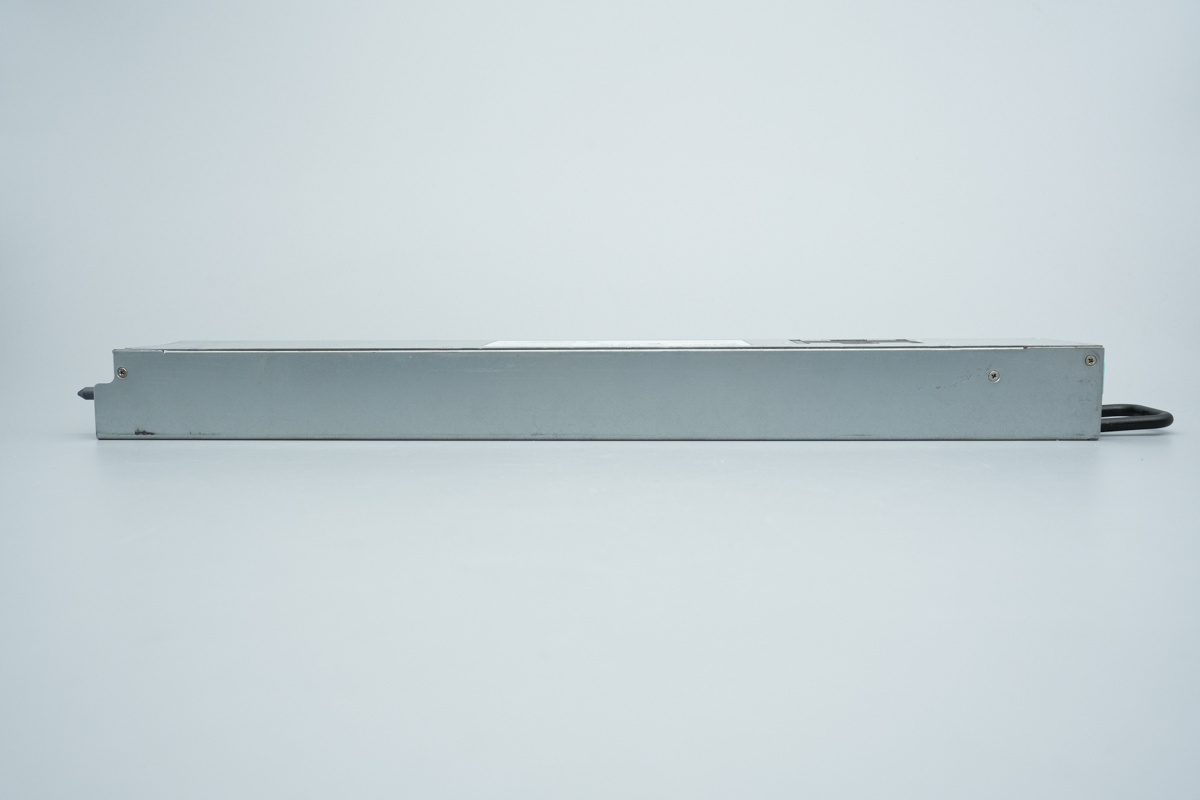

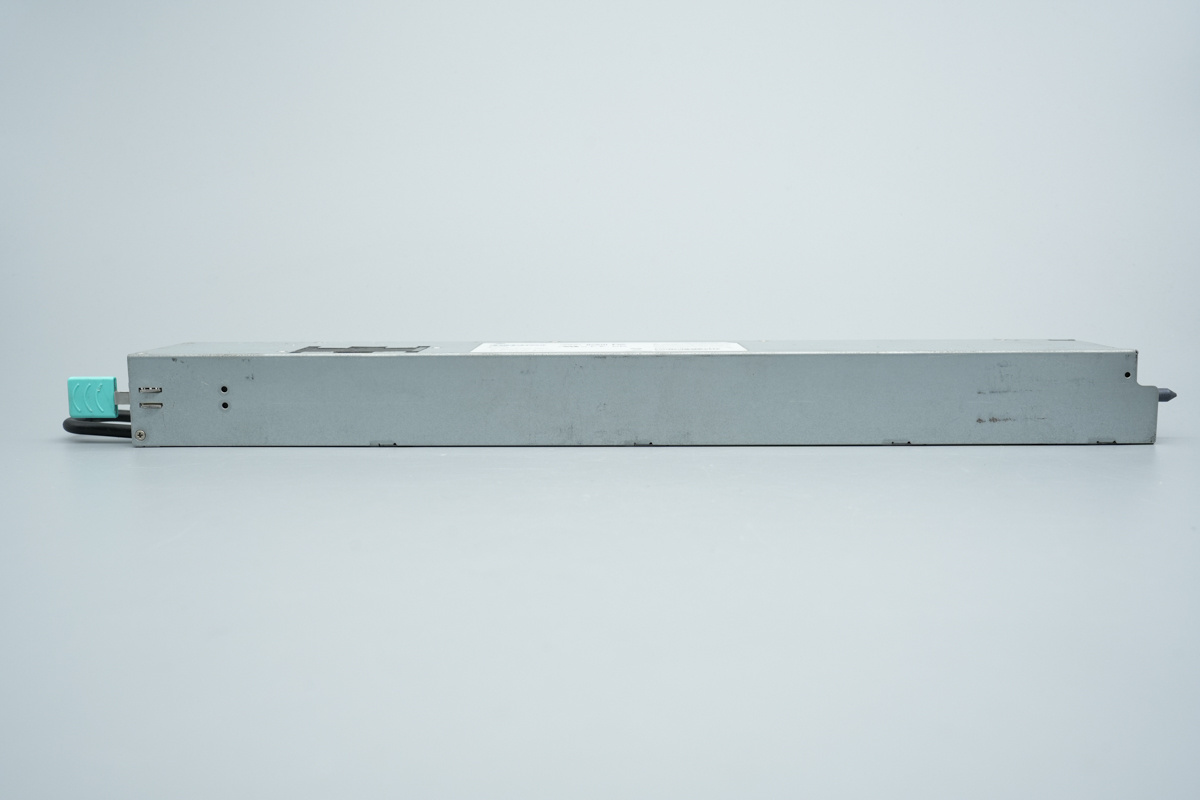

机身侧面设有固定锁扣。

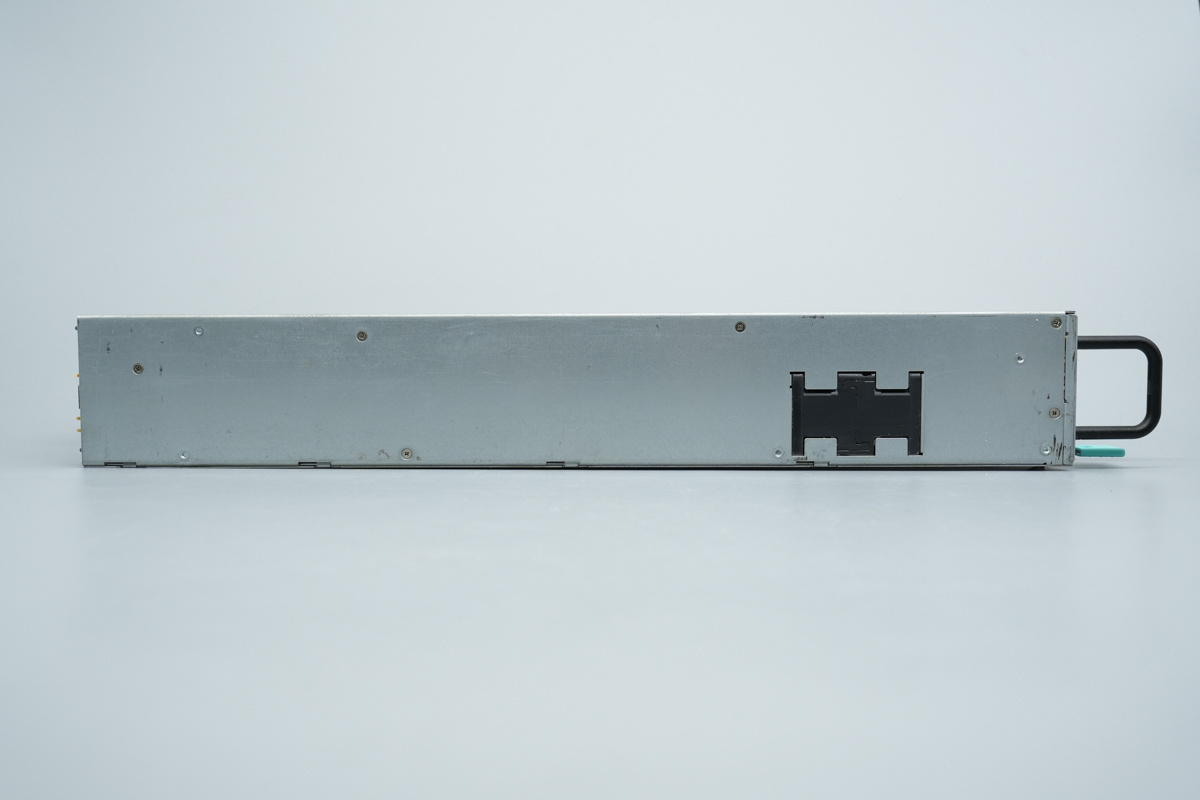

机身另一侧设有固定螺丝。

壳体后面也设有固定螺丝。

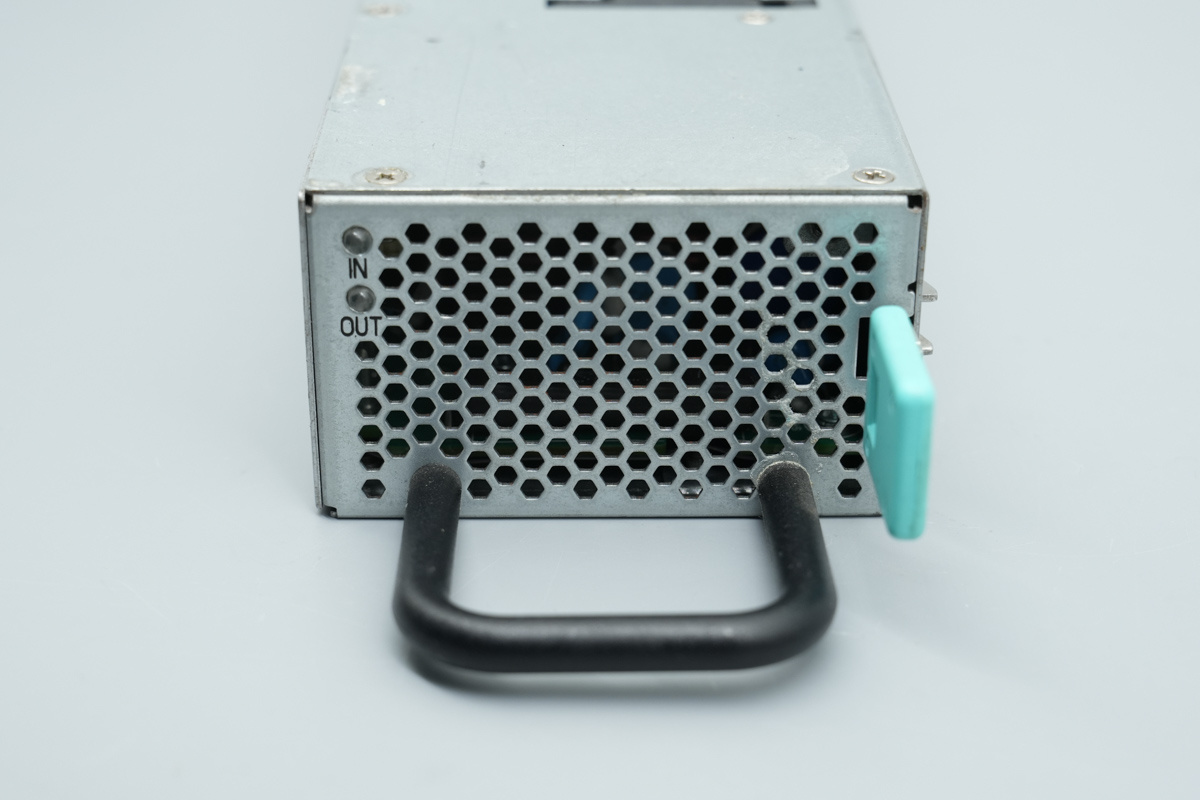

电源外侧设有输入输出调换灯，安设提手息争锁把手。

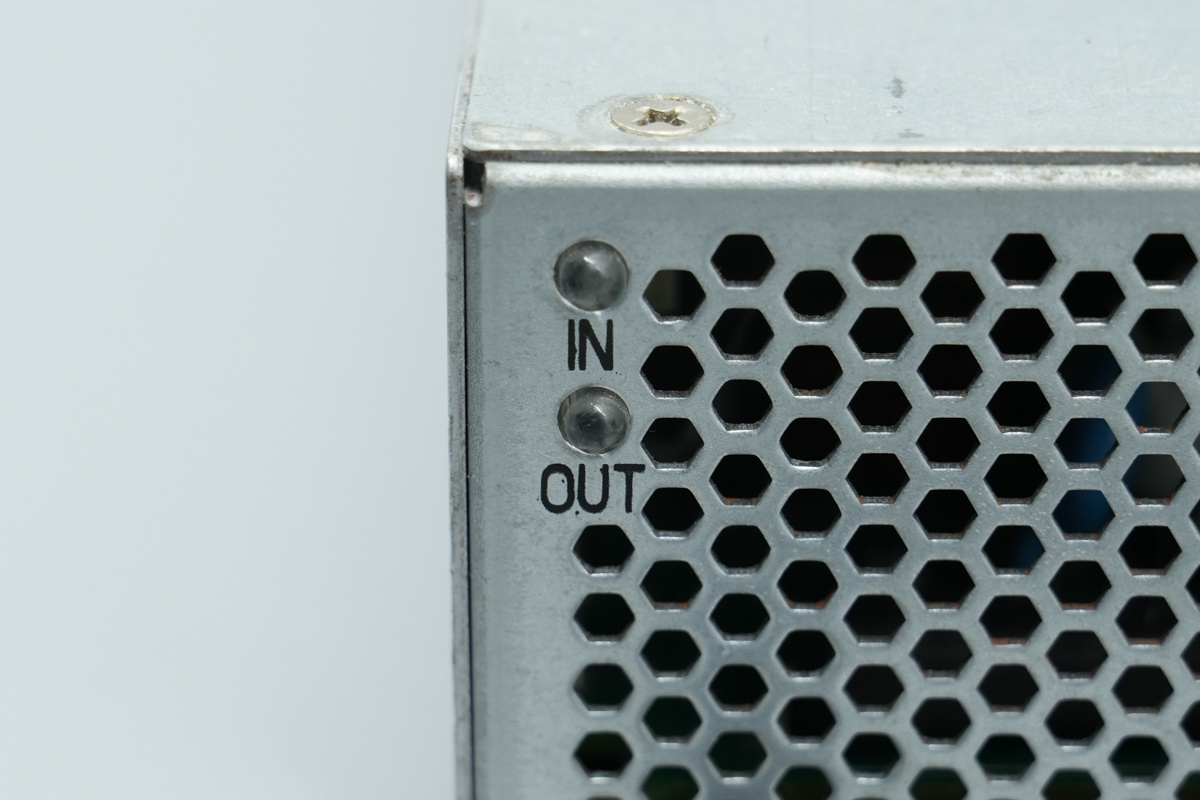

电源输入和输出调换灯特写。

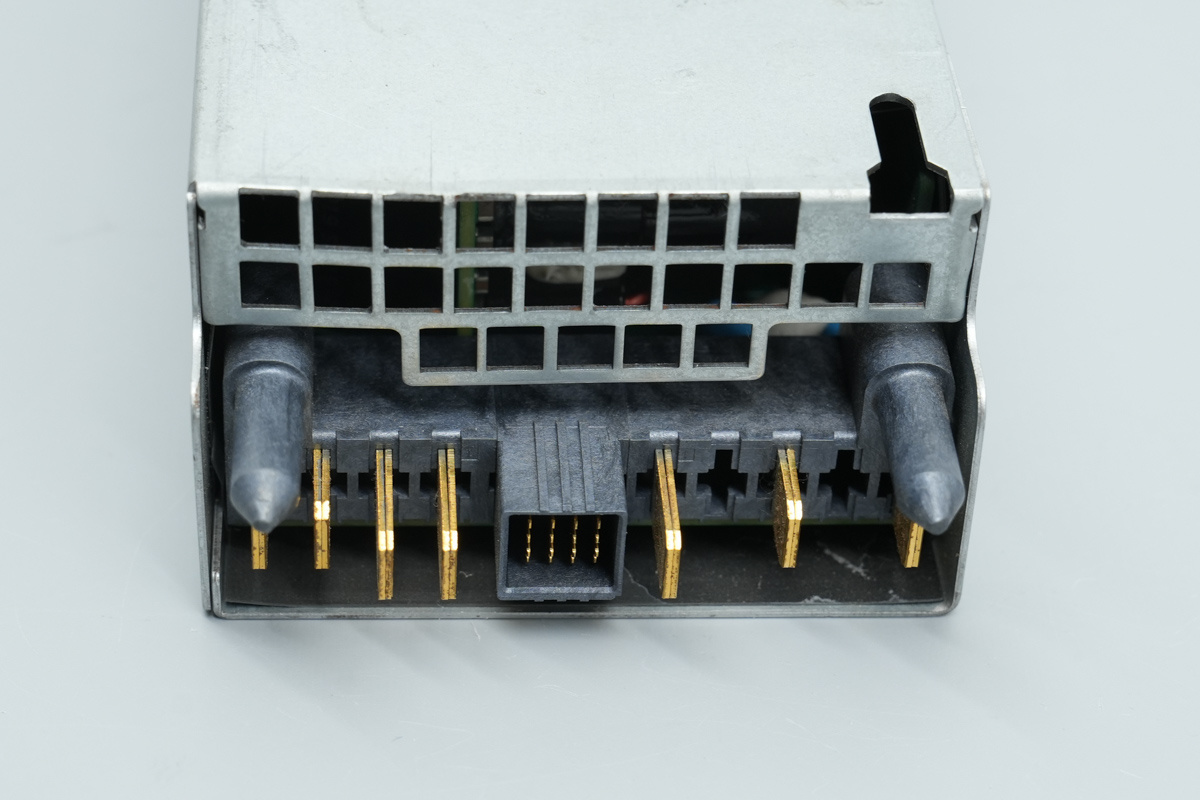

电源尾部设有散热格栅和结合器，其中结合器左侧为直流输出，右侧为电源输入，中间为通讯端子。

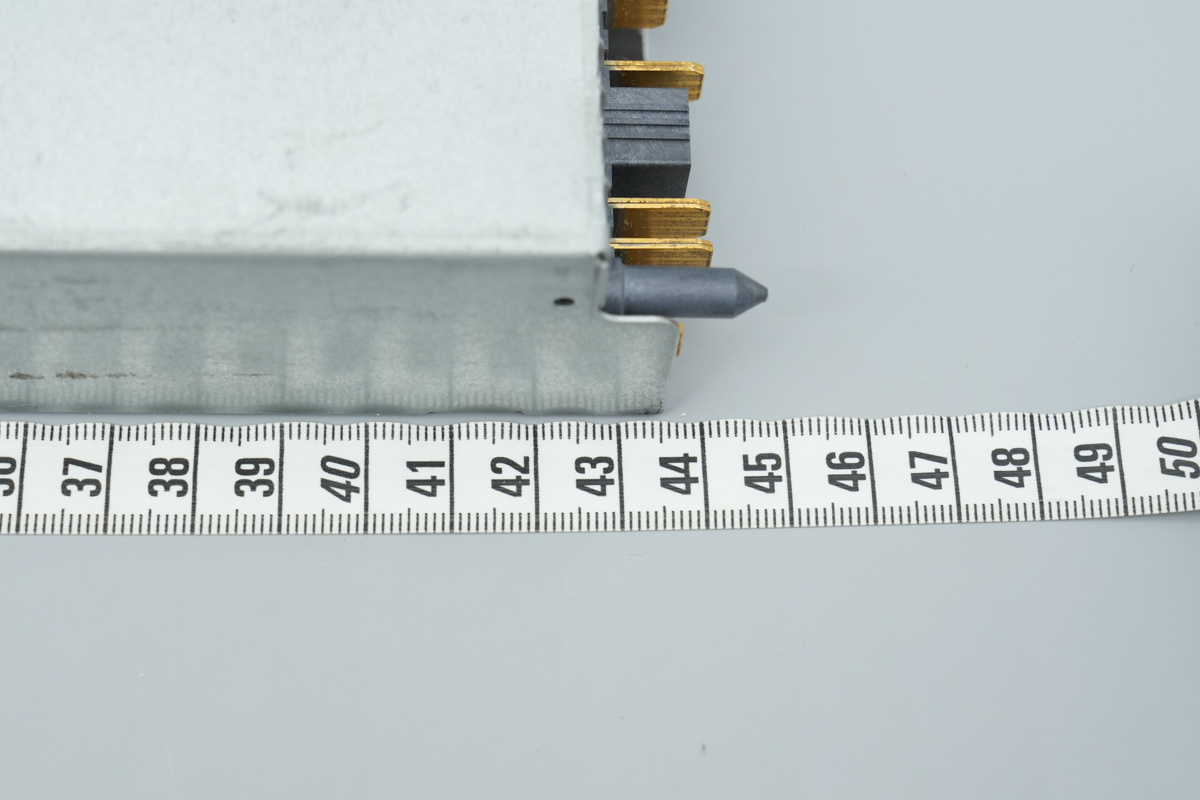

测得电源长度约为435mm。

电源机身宽度约为69mm。

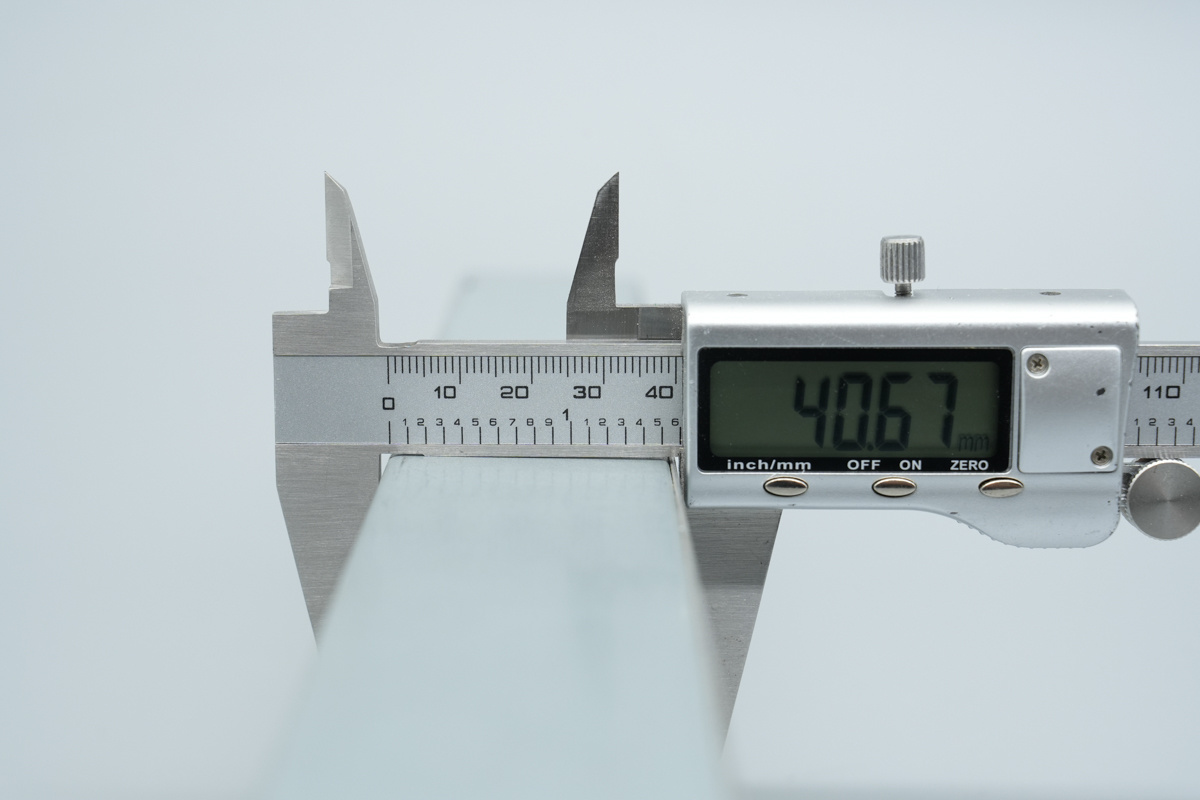

测得电源机身厚度约为40.7mm。

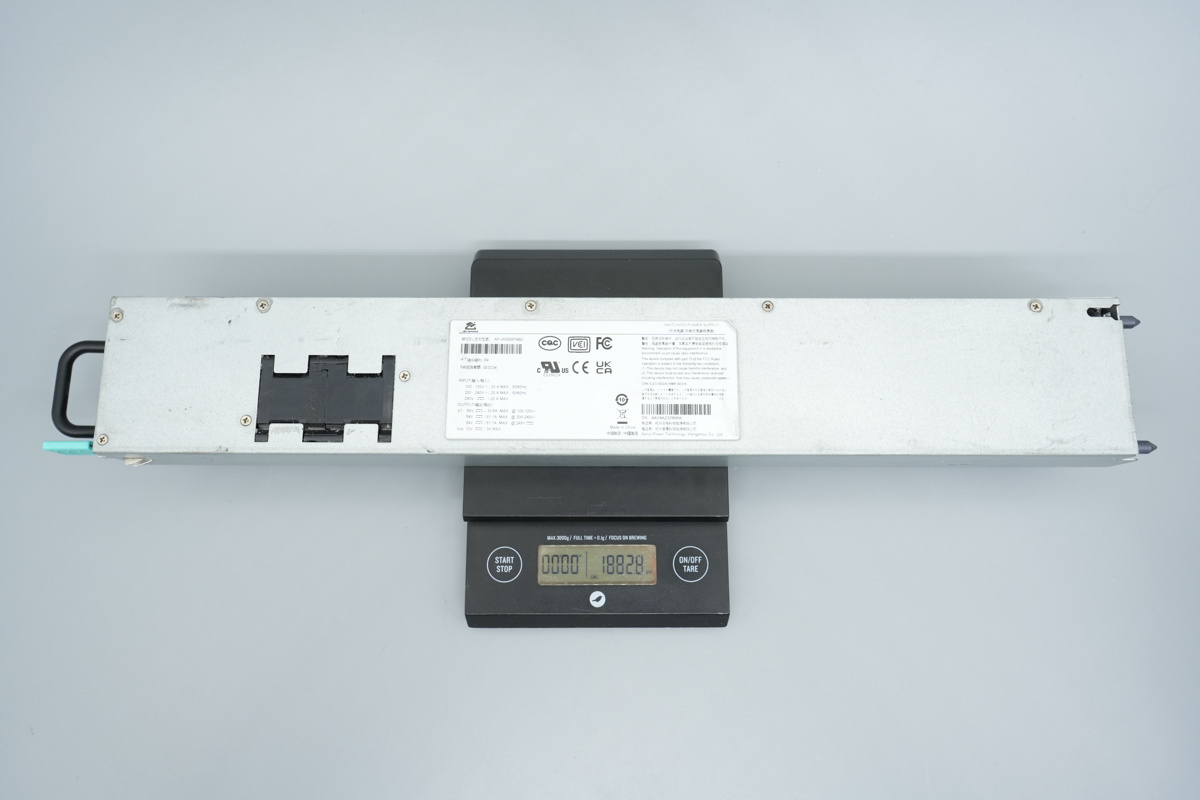

测得电源分量约为1883g。

云电科技3300W碳化硅工作器电源拆解

看完结云电科技这款碳化硅工作器电源的外不雅展示，底下就进行拆解，沿路望望里面的有野心和用料。

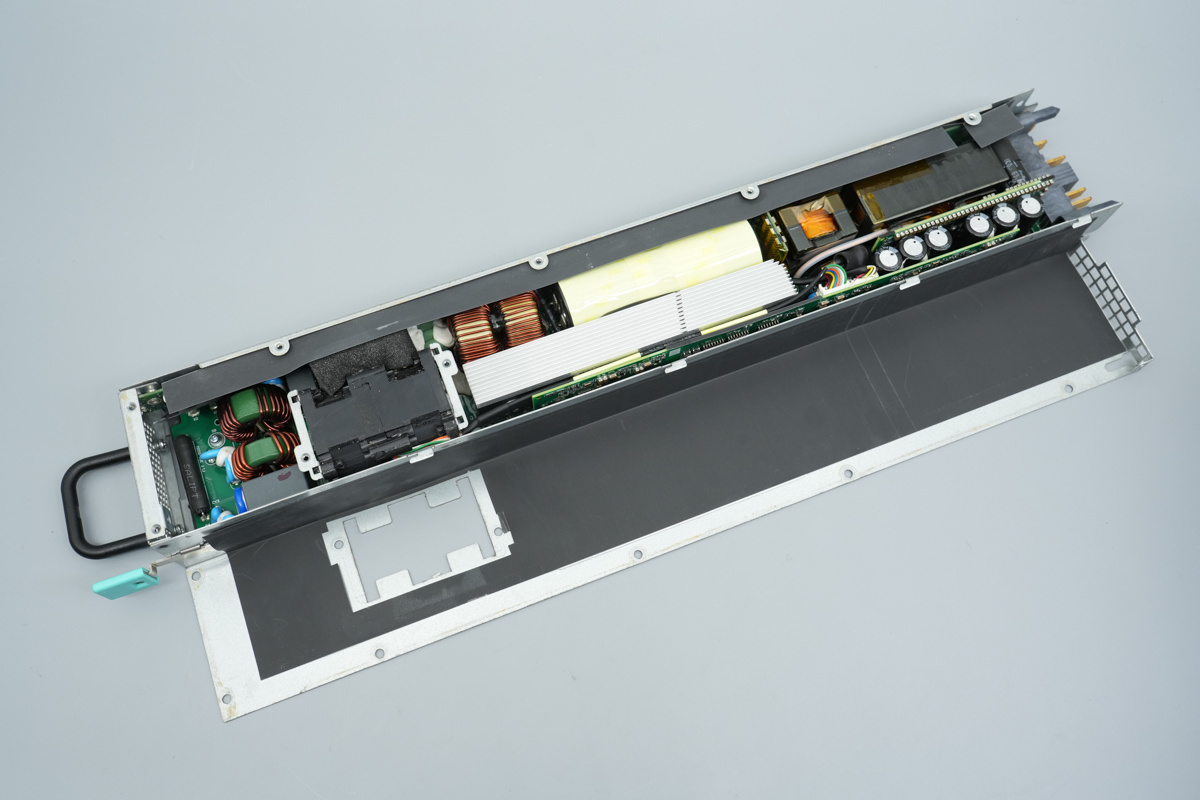

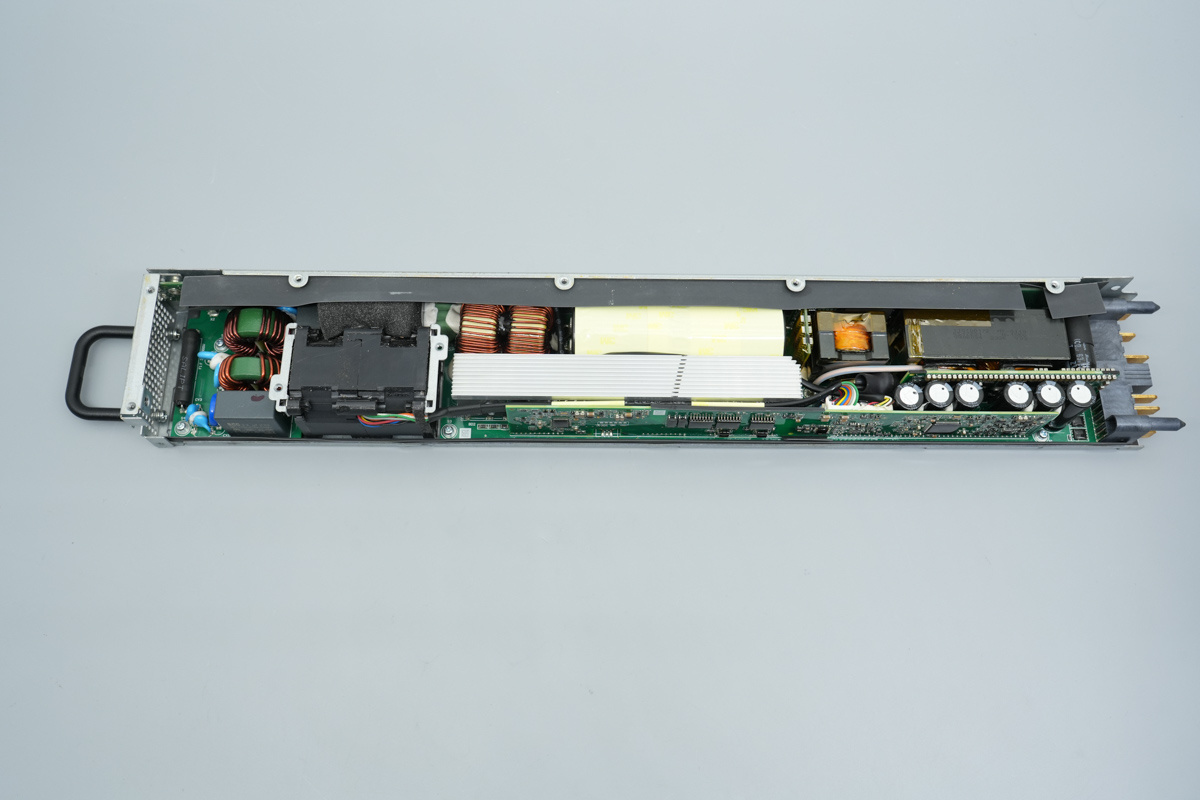

最初拧下固定螺丝，拒绝电源外壳，壳体里面粘贴麦拉片绝缘。

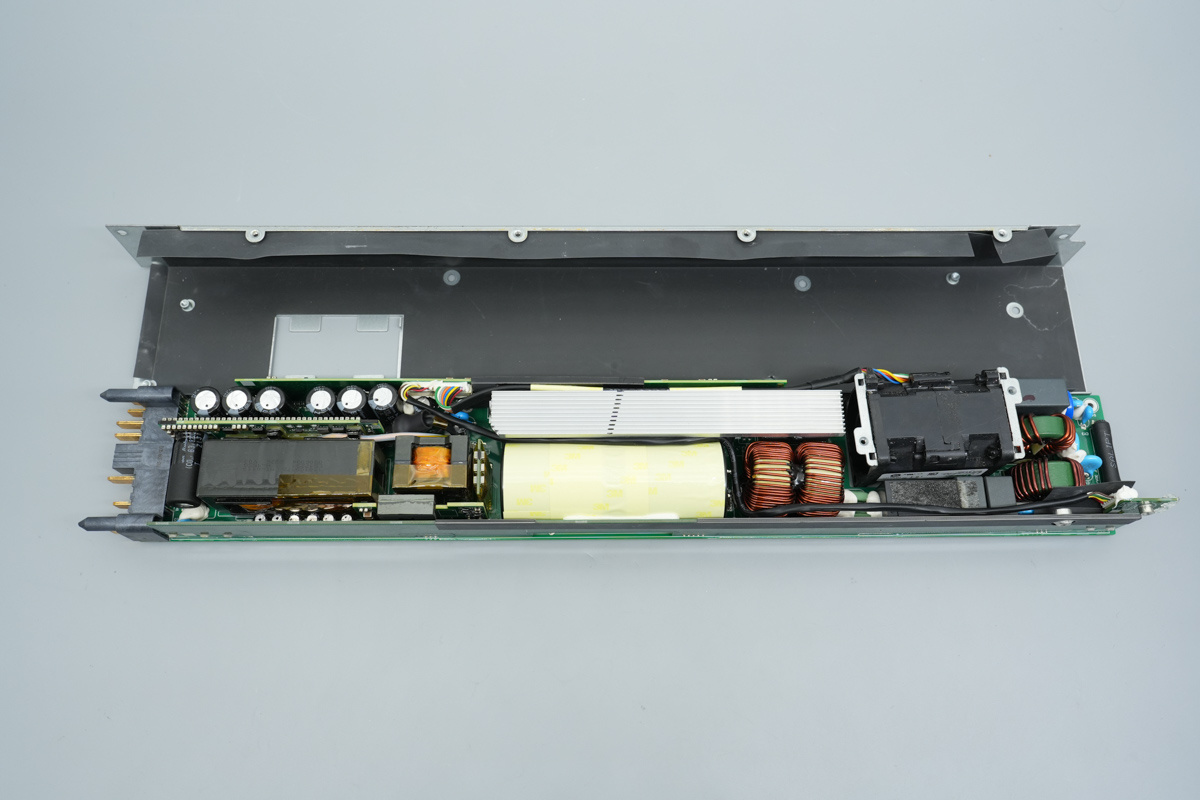

PCBA模块通过螺丝固定在壳体里面。

拧下固定螺丝取出PCBA模块，壳体里面也设有麦拉片绝缘。

PCBA模块正面一览，顶部设有长条小板用于结合交流输入，左侧设有保障丝，安规X2电容，压敏电阻，共模电感。纪律设有继电器，NTC热敏电阻，PFC升压电感，高压滤波电容。

在高压滤波电容下方设有散热片，为整流桥，PFC开关管，PFC整流管和LLC开关管散热。右侧设有谐振电容小板，谐振电感，变压器和输出滤波电容，下方设有落拓小板。

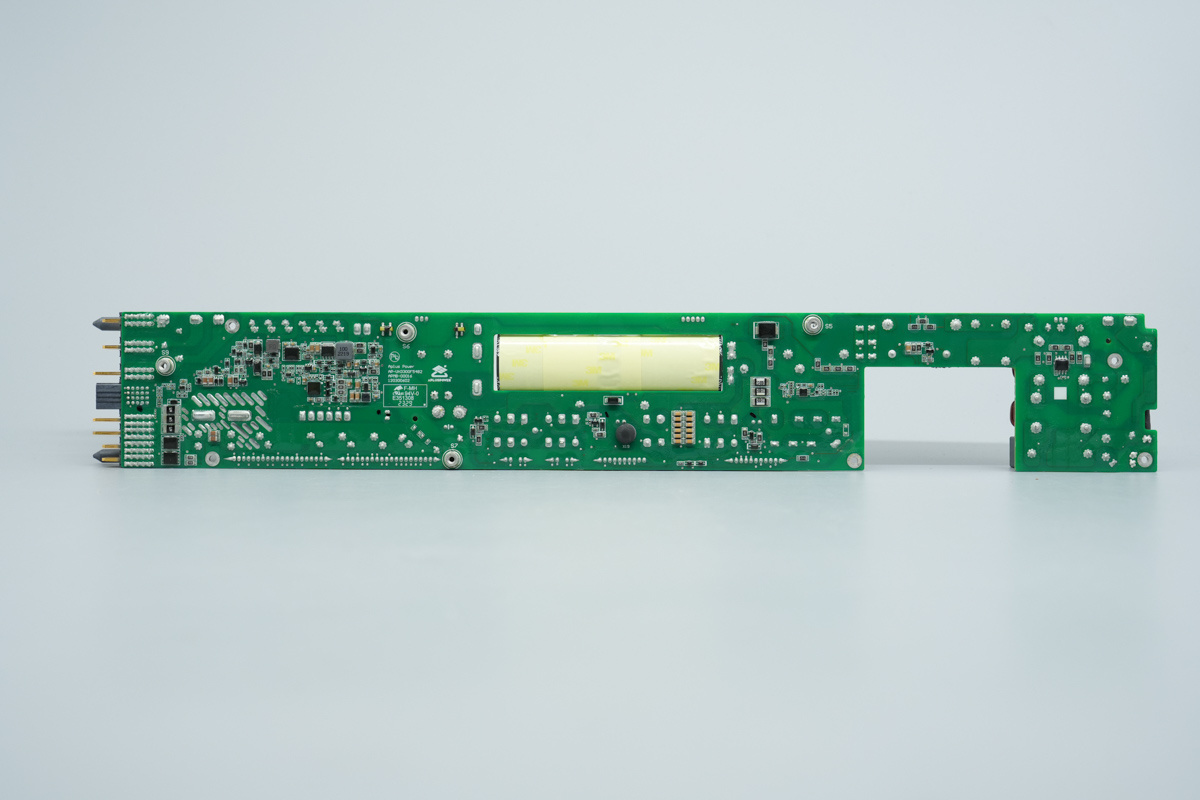

PCBA模块后面设有X电容放电芯片，运放，启动器和供电落拓管。PCB镂空放手高压滤波电容镌汰厚度。

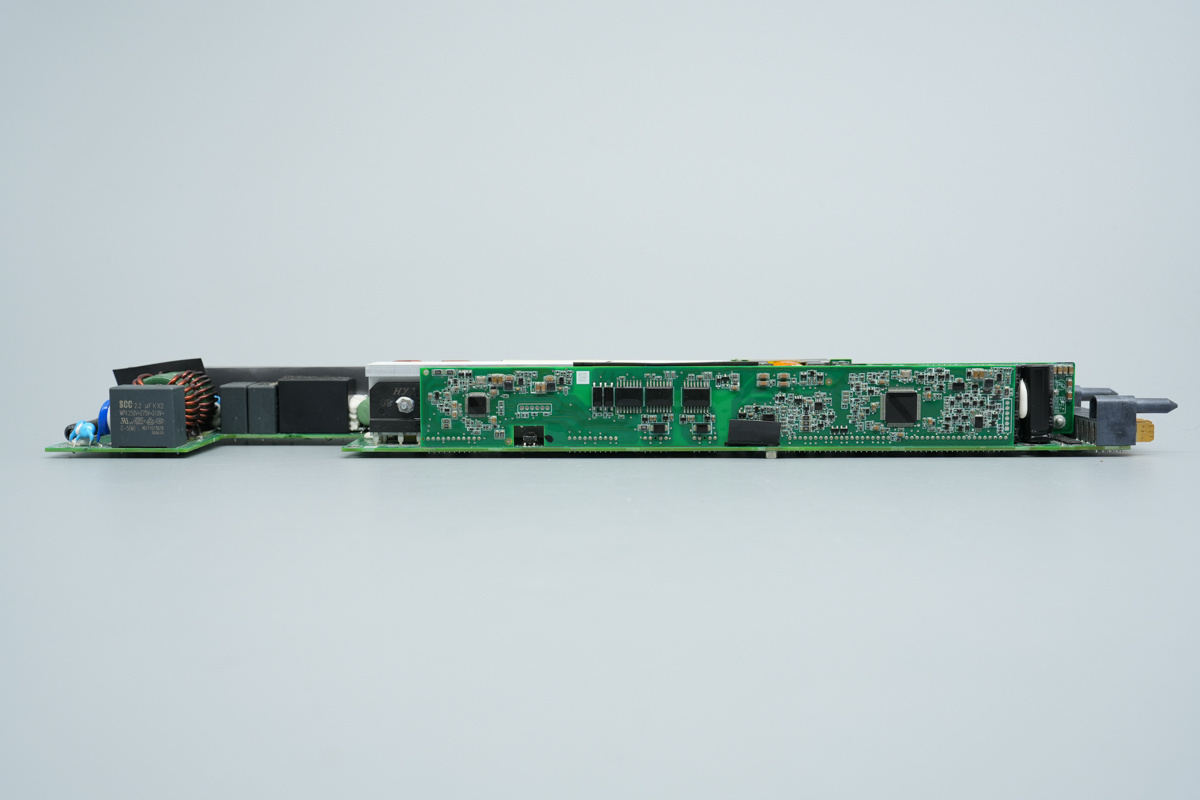

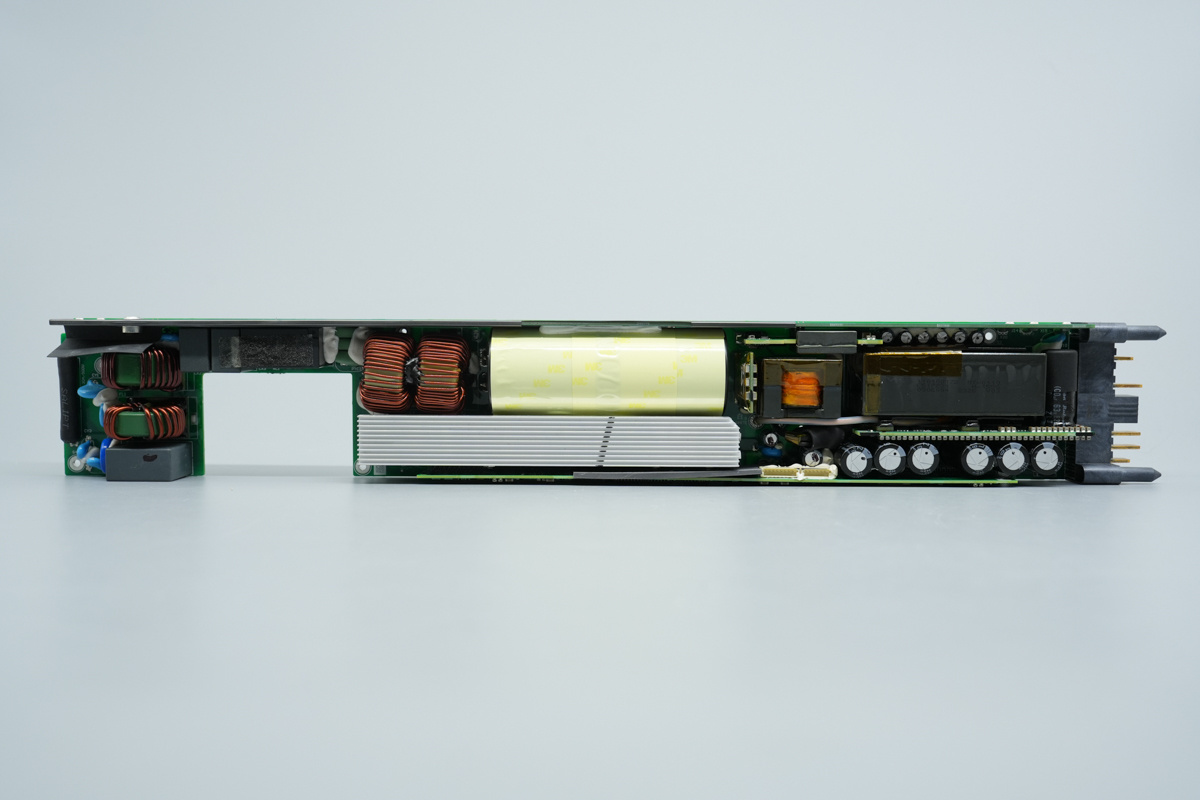

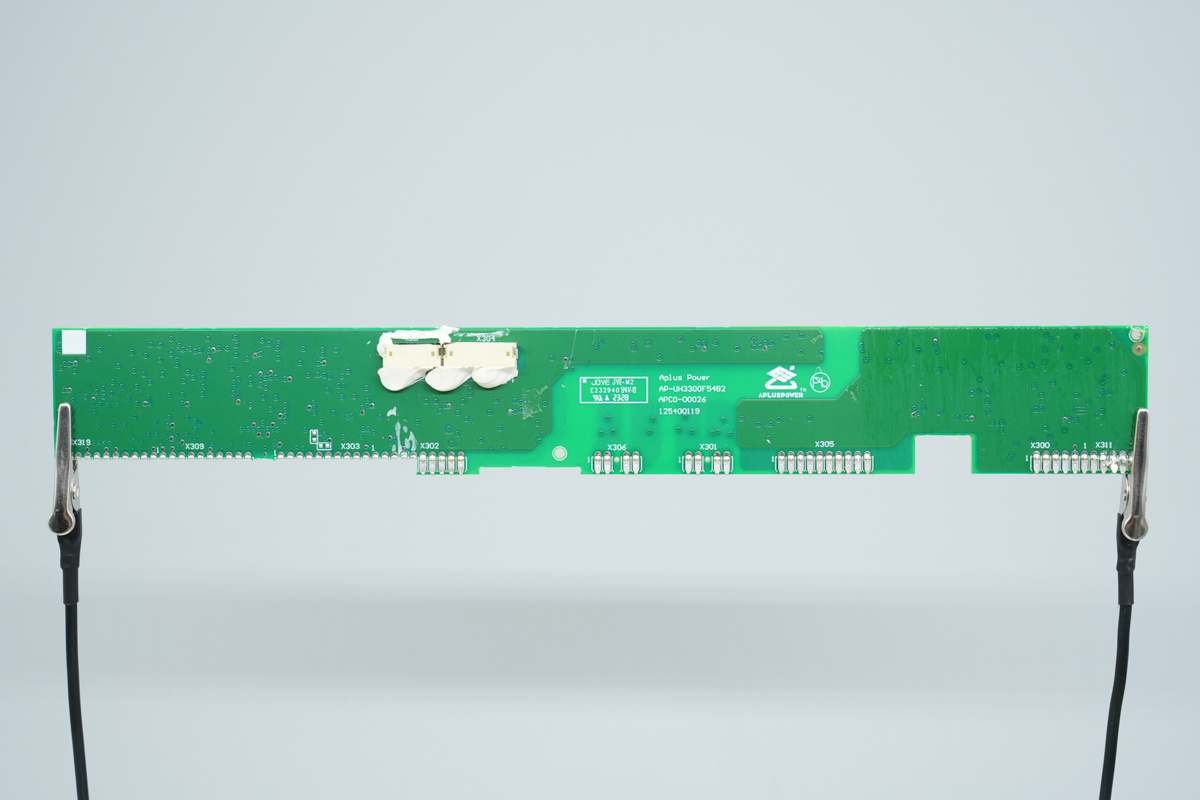

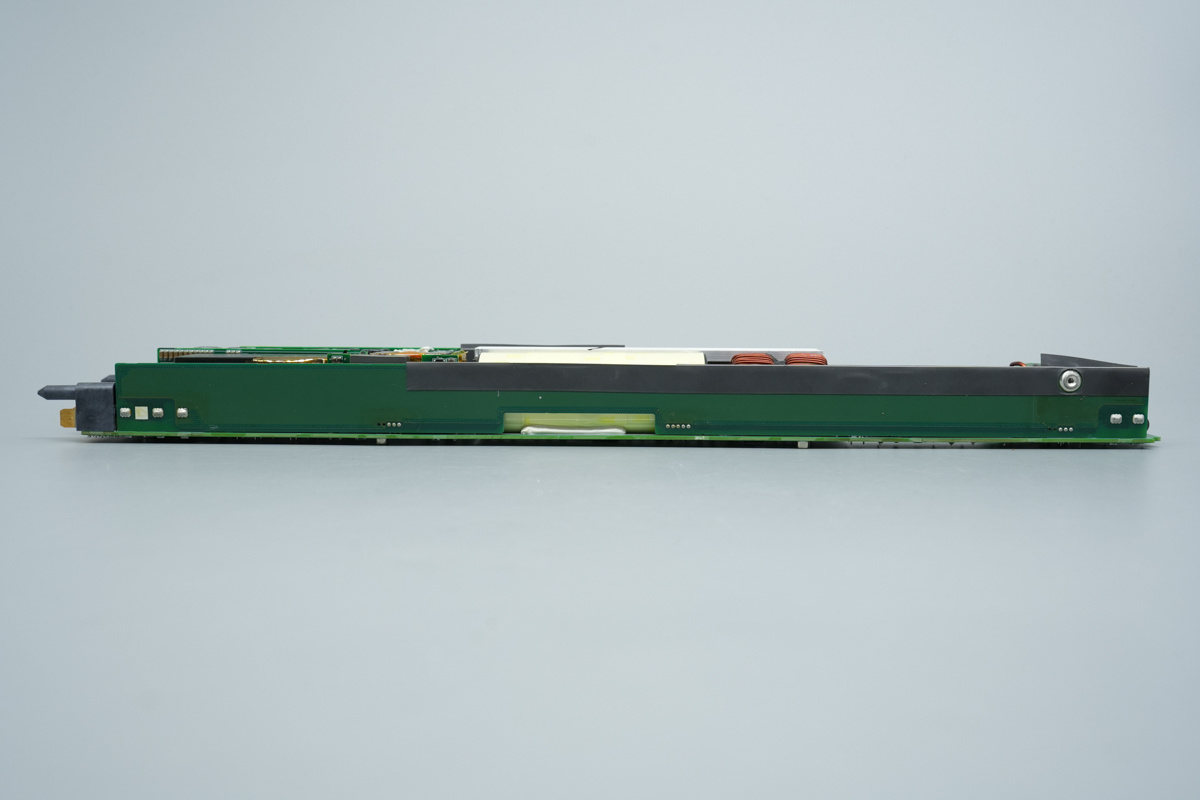

PCBA模块侧面焊合结合小板。

另一侧焊合落拓小板。

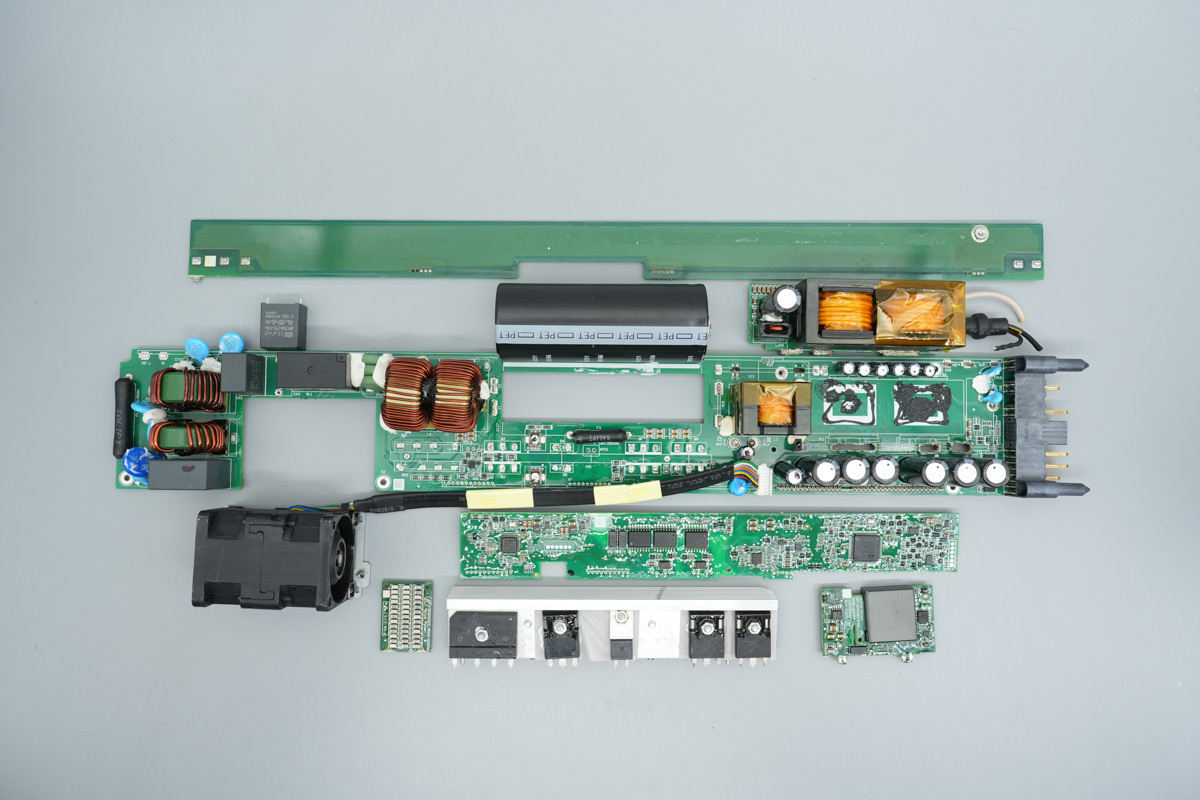

焊合拆下结合小板，散热片，高压滤波电容，变压器小板和待机电源小板，落拓小板等元件，不时进行拆解。

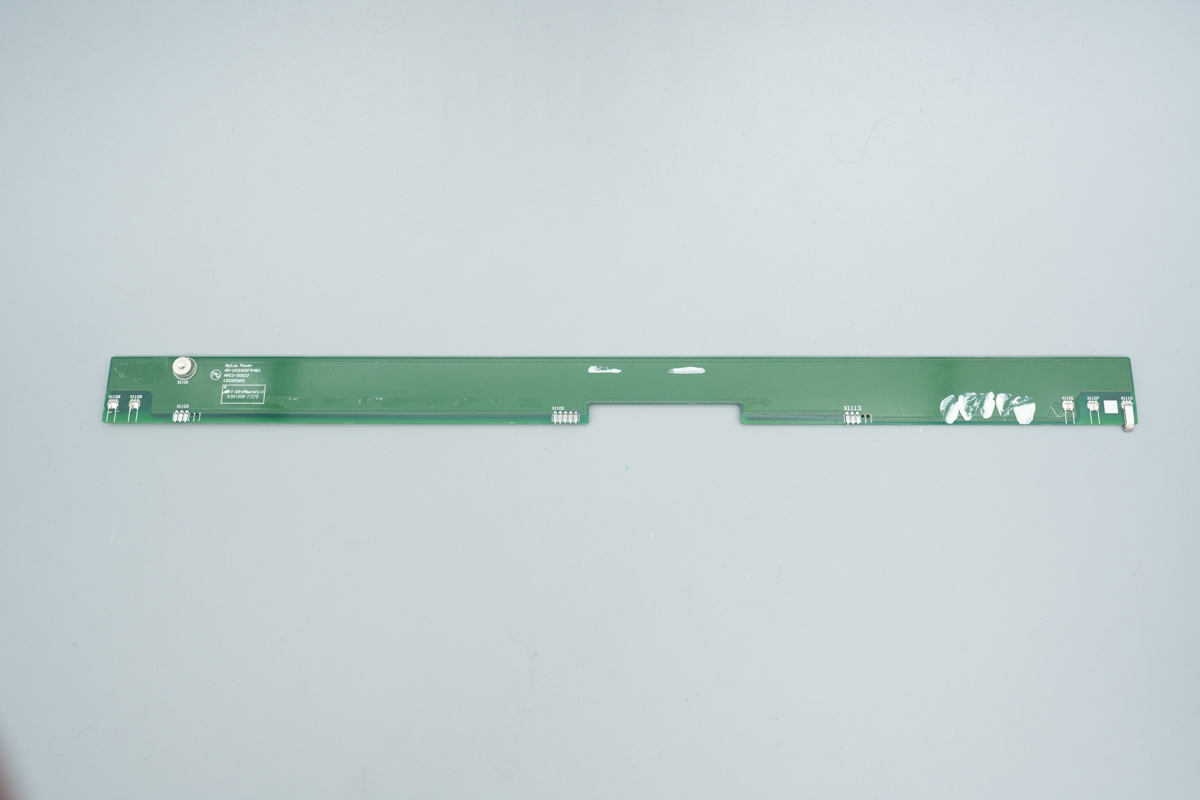

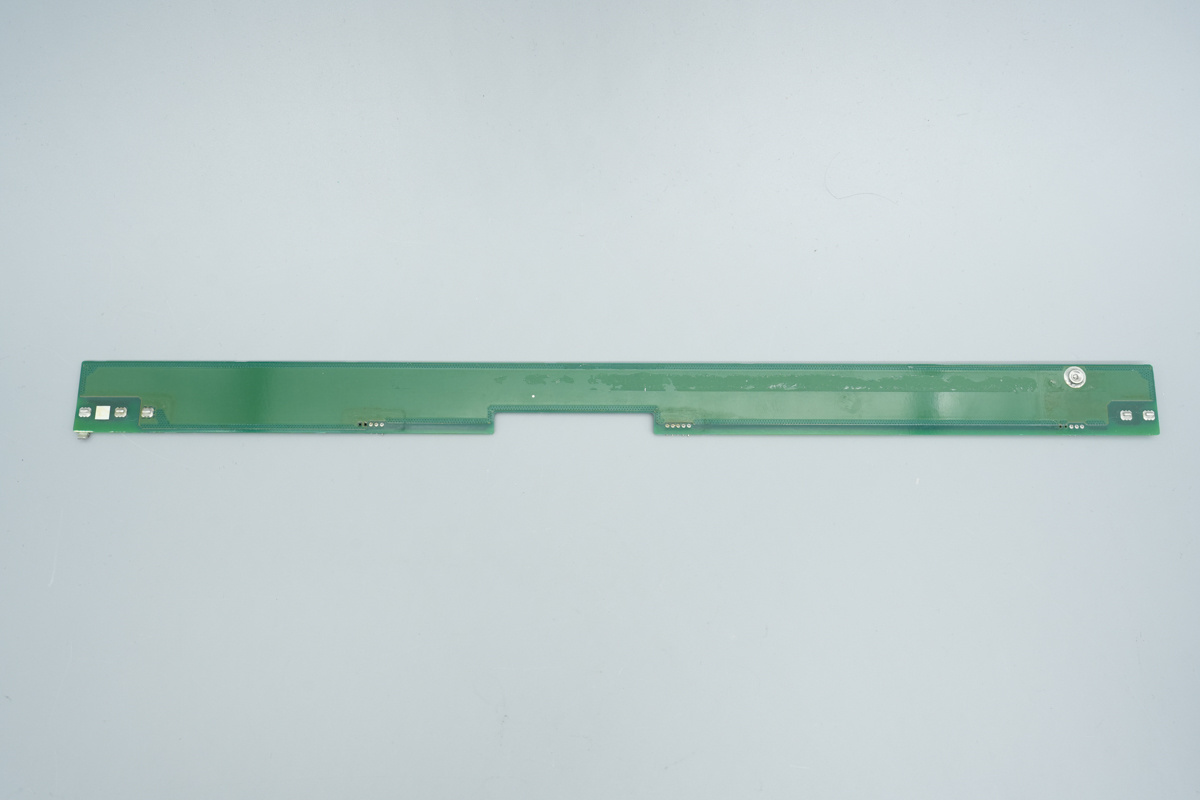

结合小板用于交流供电输入结合，从输入端结合器结合到交流输入端。

小板另一面设有结合焊点。

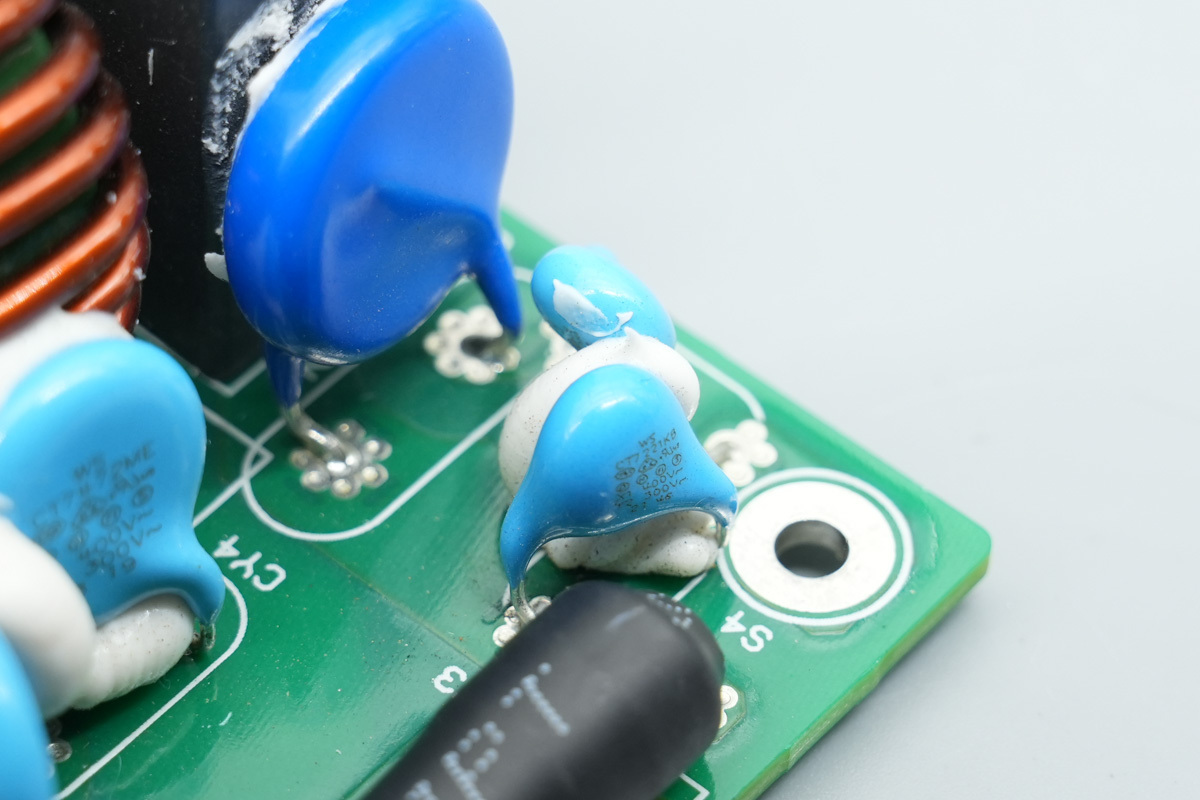

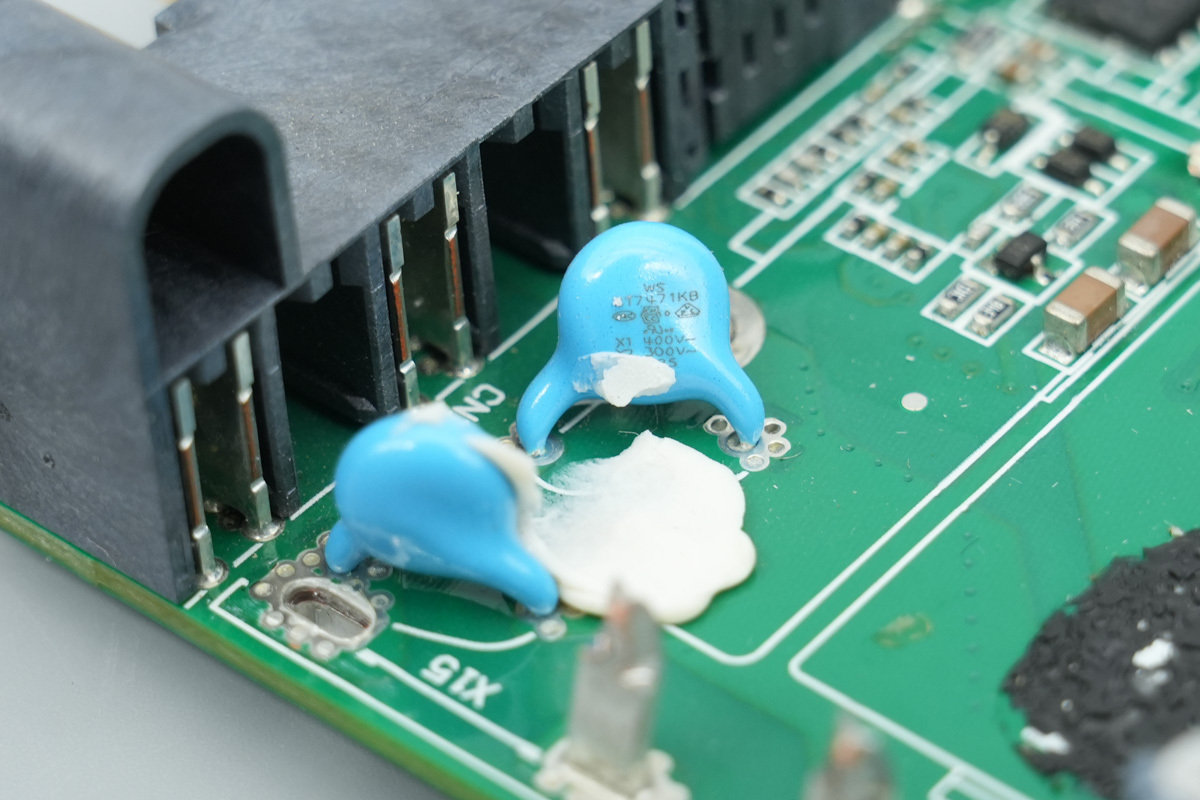

输入端两颗Y电容料号CT7471KB。

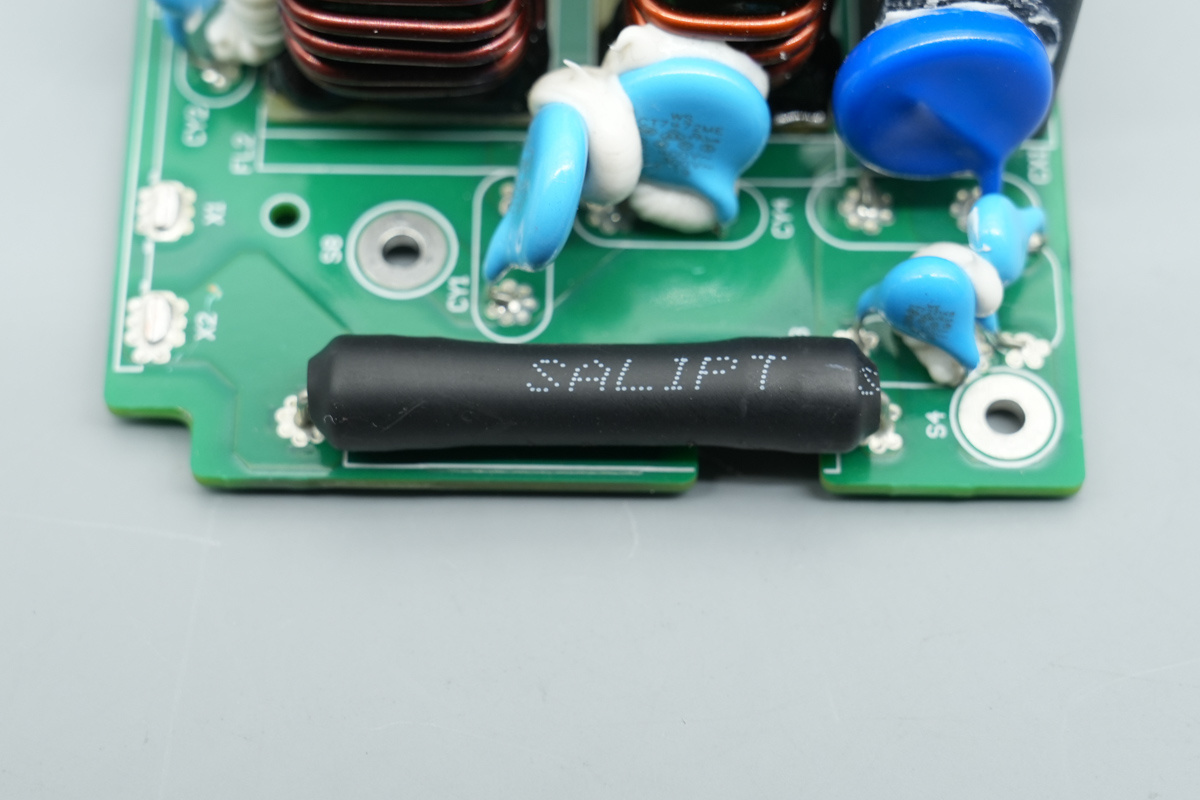

输入端保障丝外衣热缩管绝缘，规格为30A 500V。

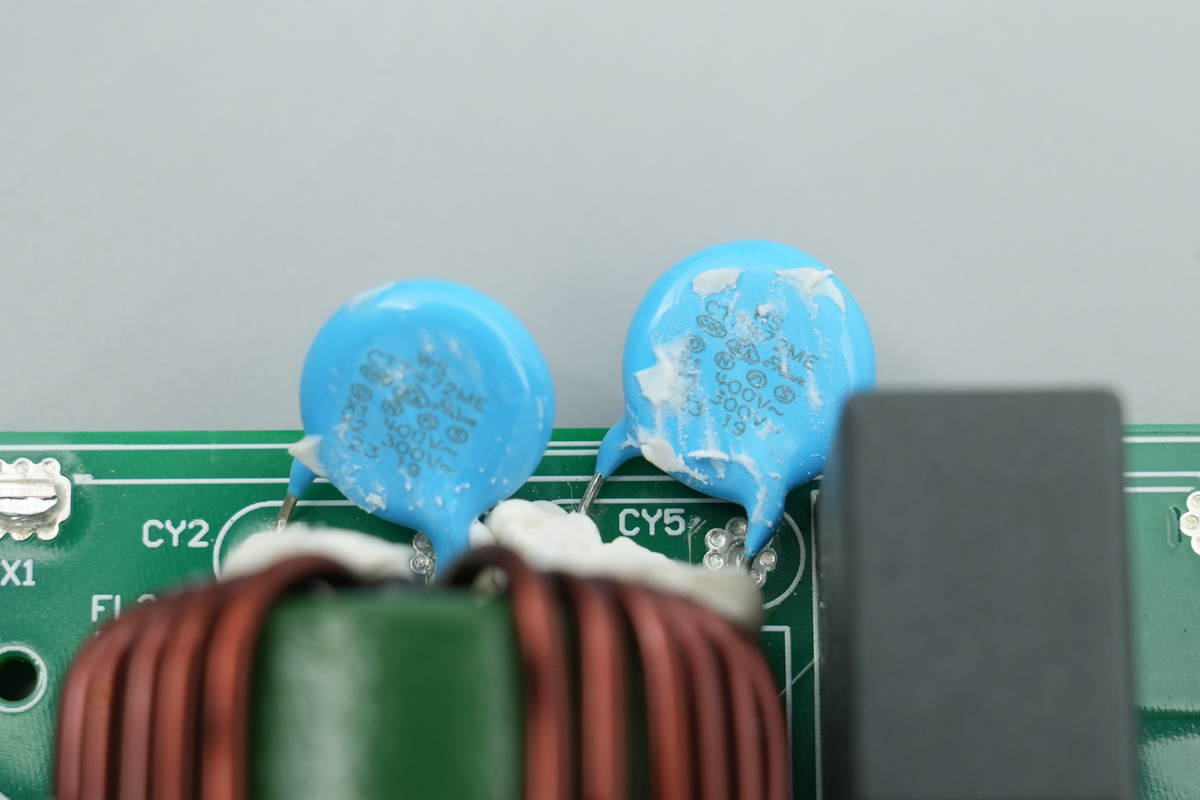

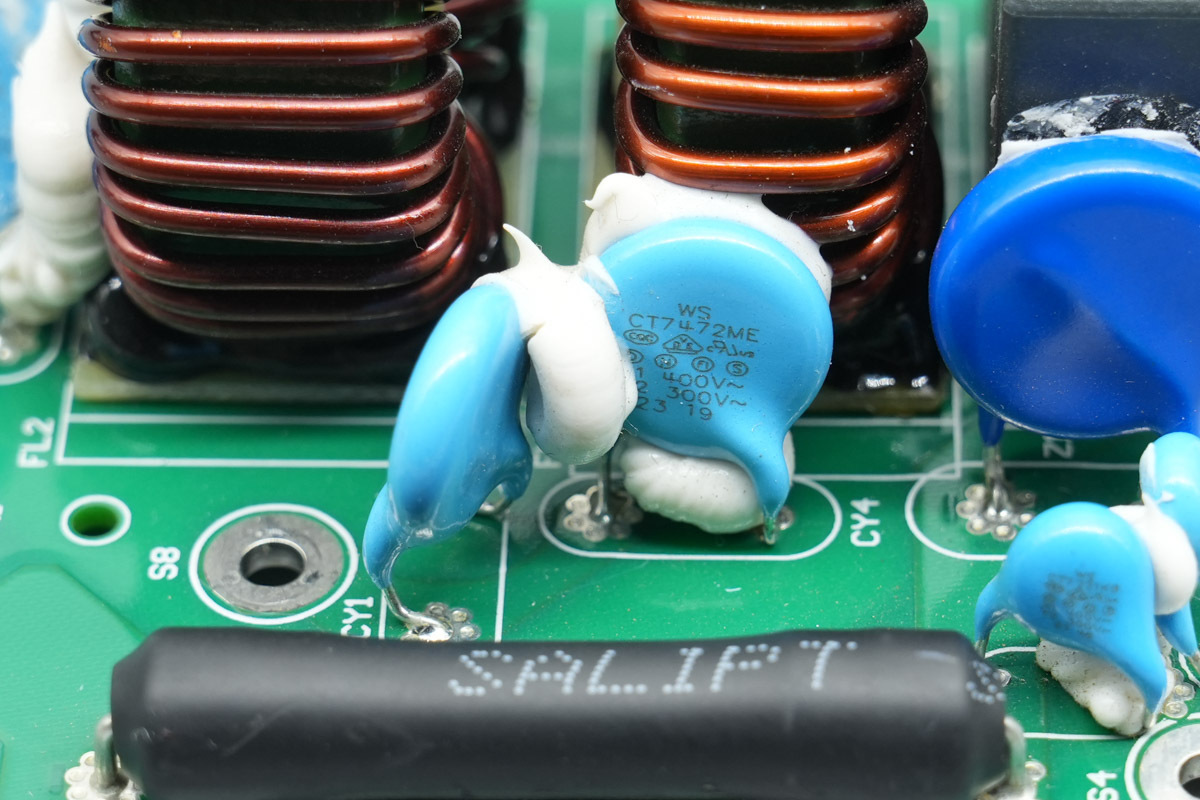

Y电容料号CT7472ME。

另外两颗料号CT7221KB。

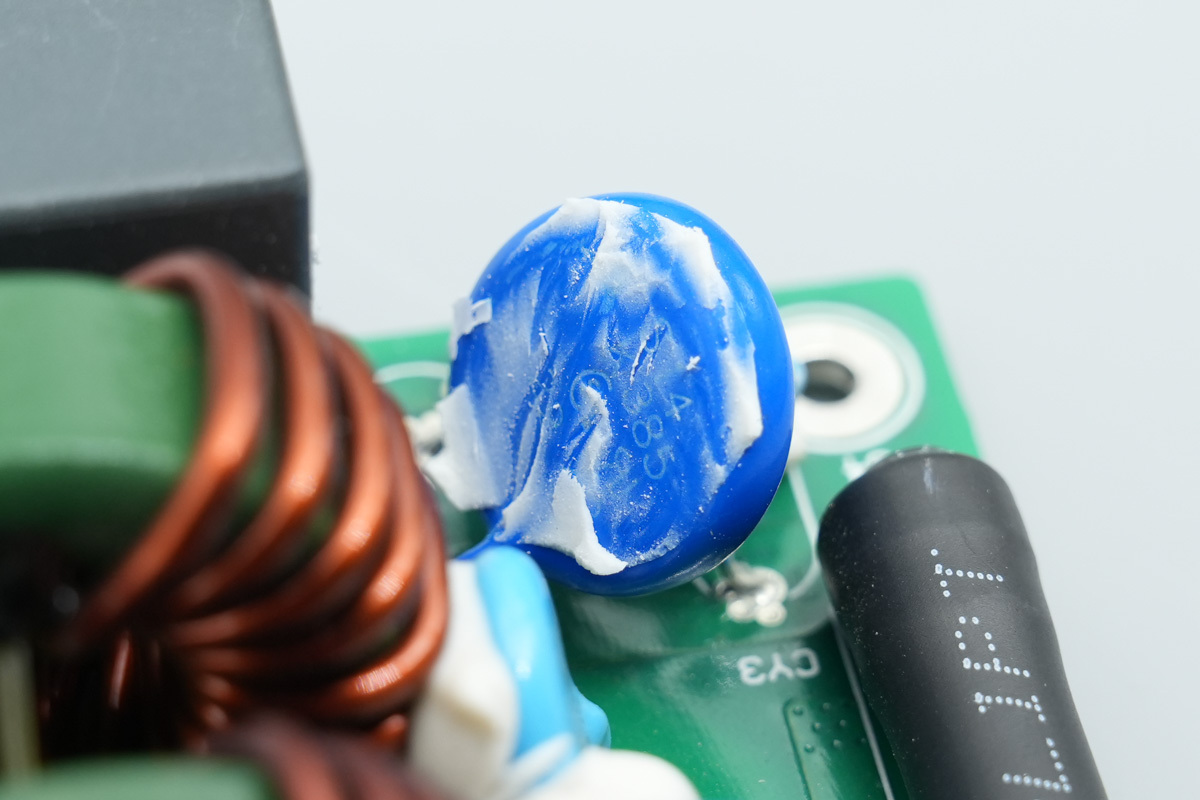

压敏电阻来自TDK，料号S14K385，用于领受过压浪涌。

Y电容料号CT7472ME。

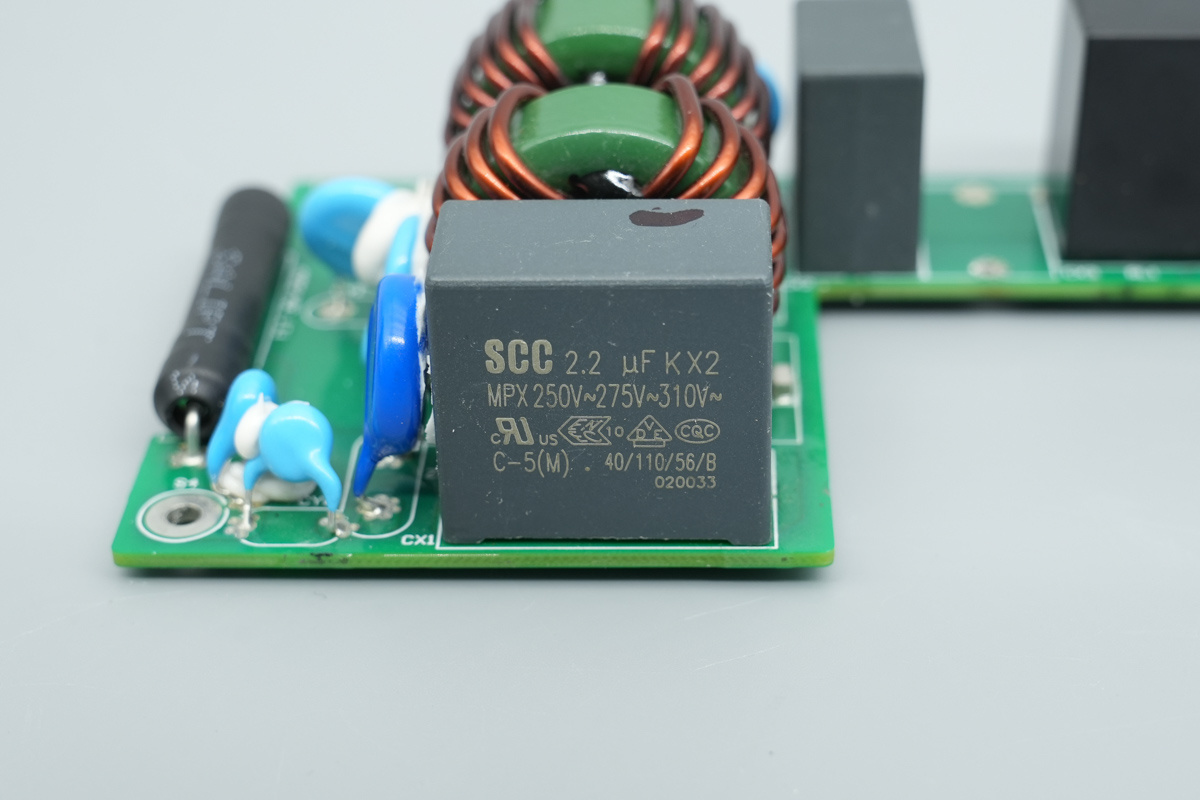

安规X2电容来自实全电子，规格为2.2μF。

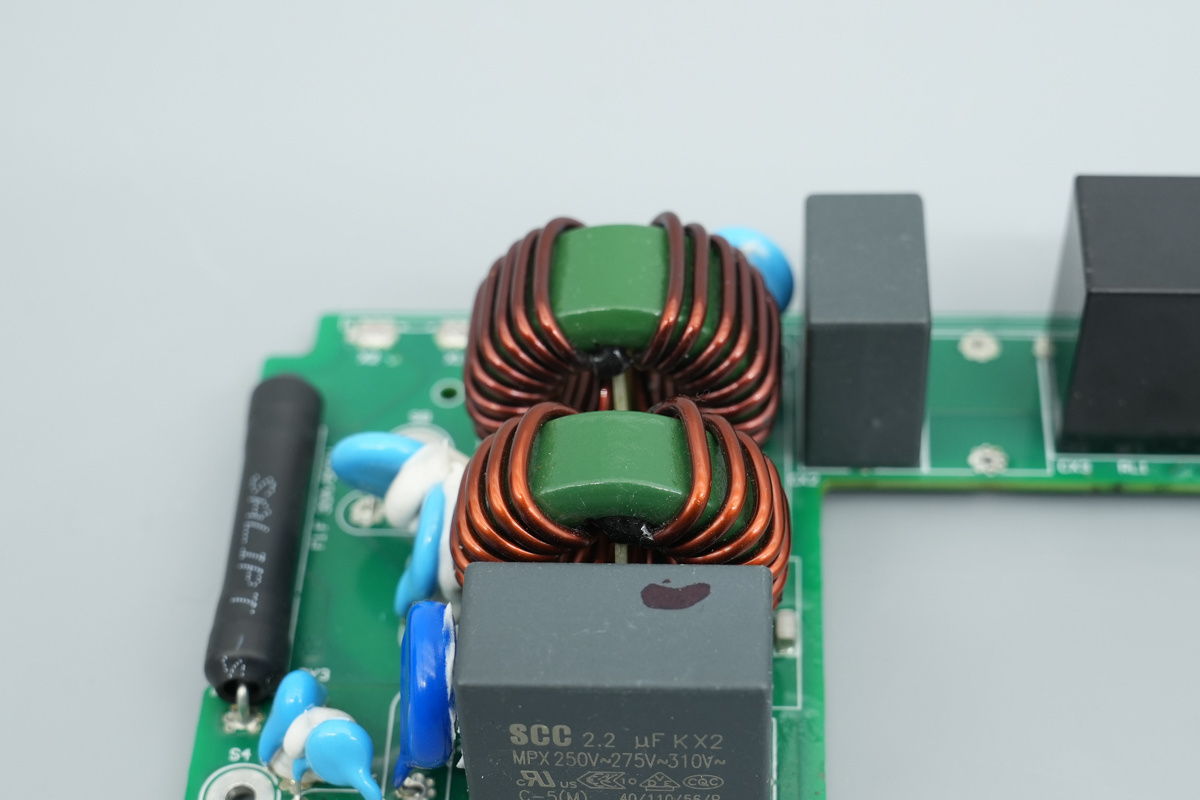

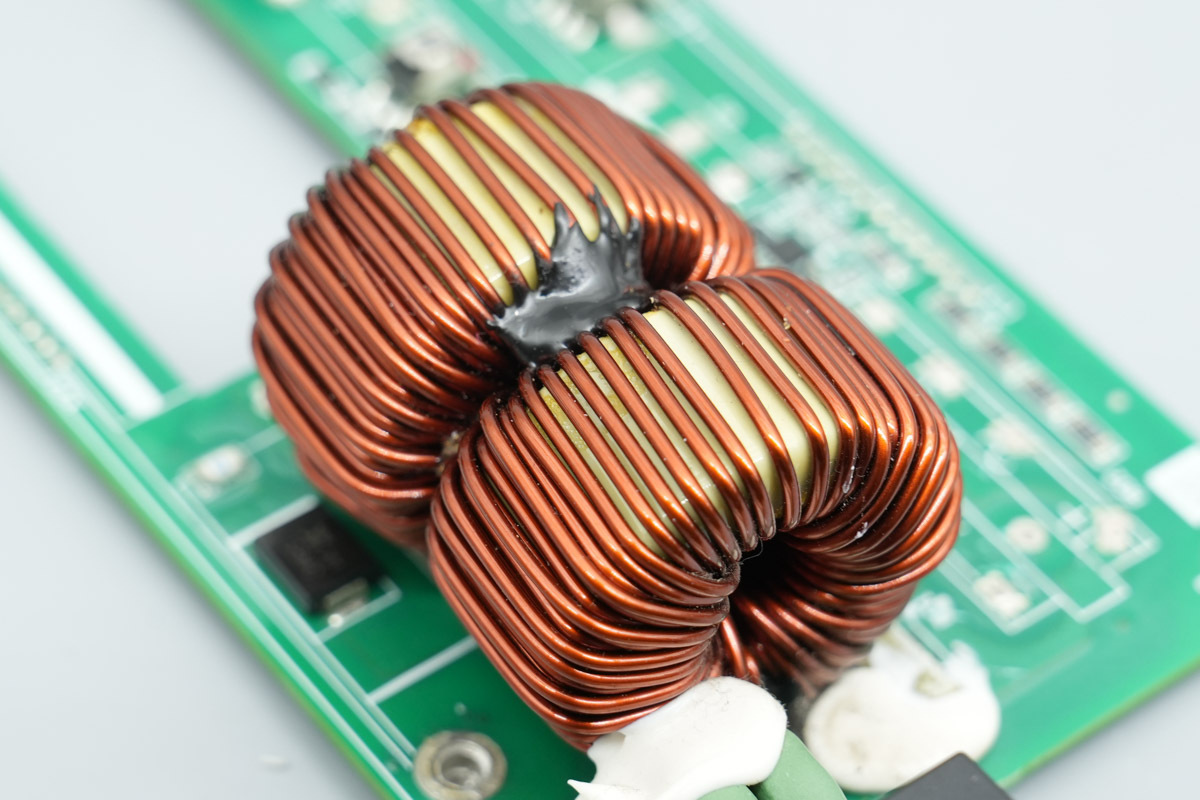

共模电感选拔漆包线绕制，里面和底部设有电木板绝缘。

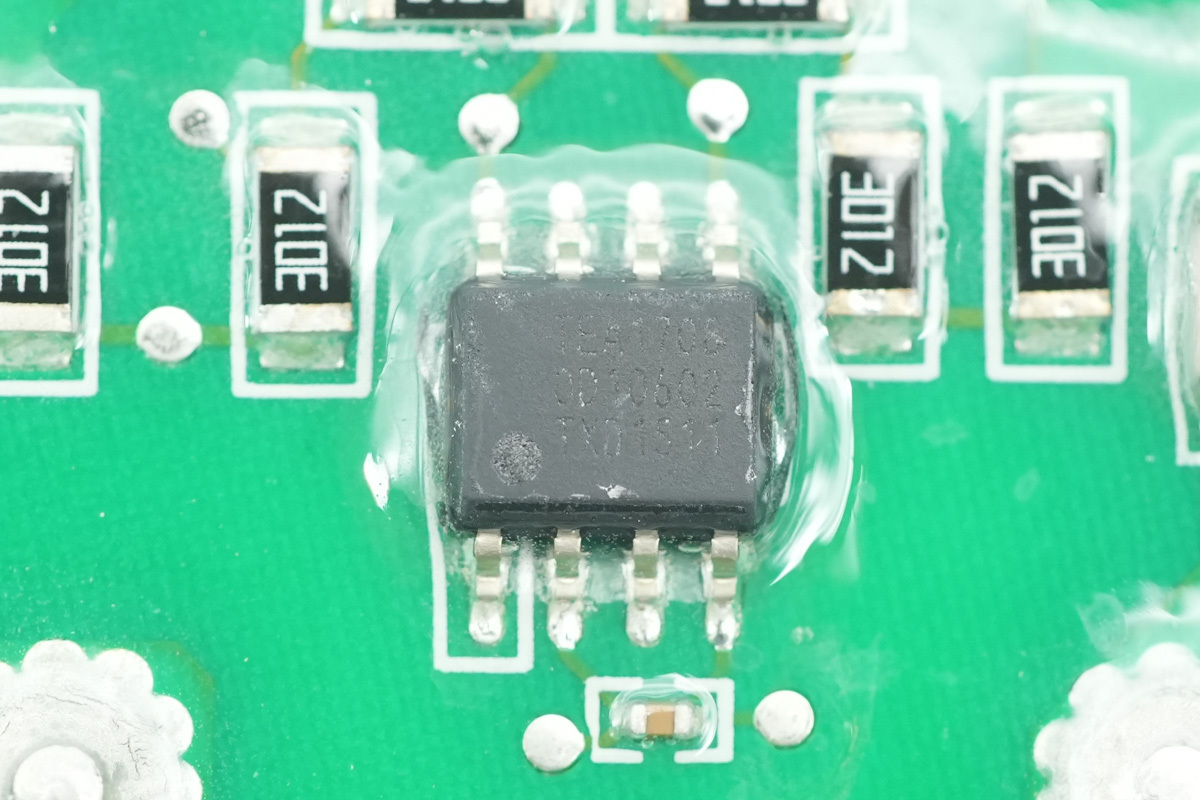

X电容放电芯片来自恩智浦，型号TEA1708，用于X电容自动放电，镌汰电源待机功耗，选拔SO8封装。

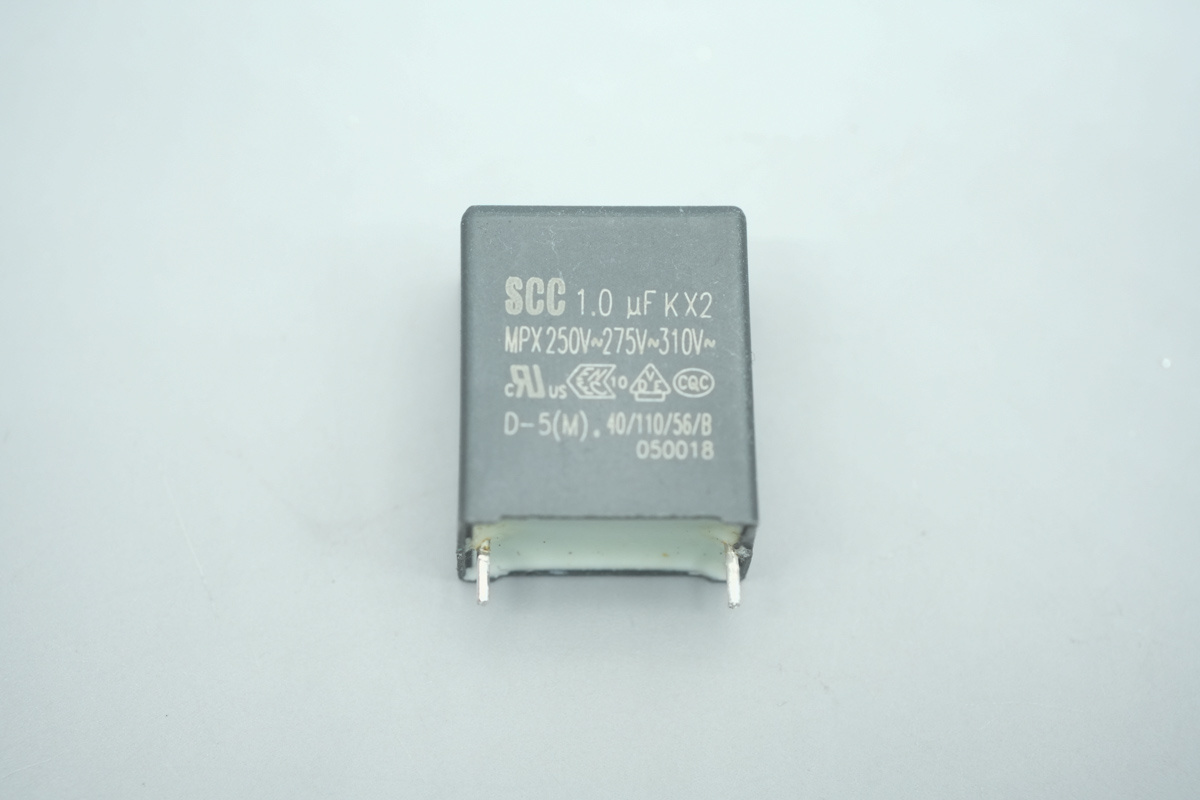

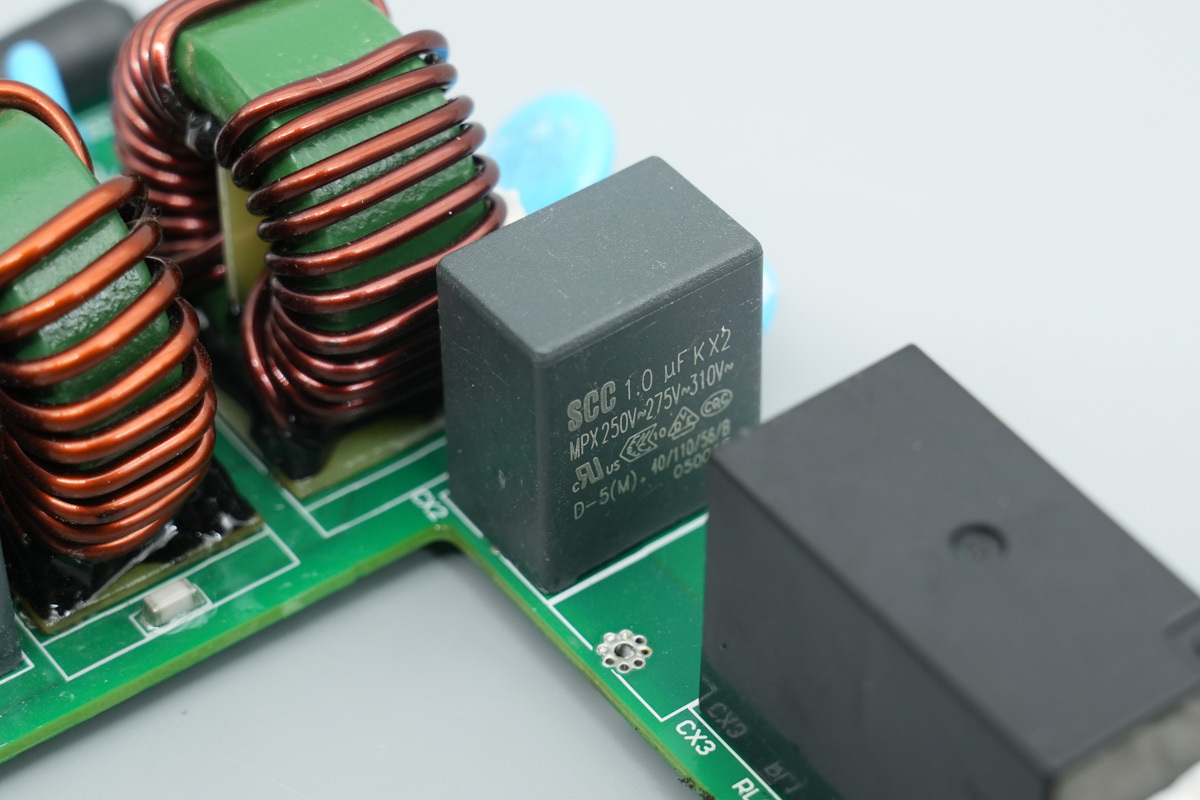

安规X2电容规格为1μF。

另一颗安规X2电容规格雷同。

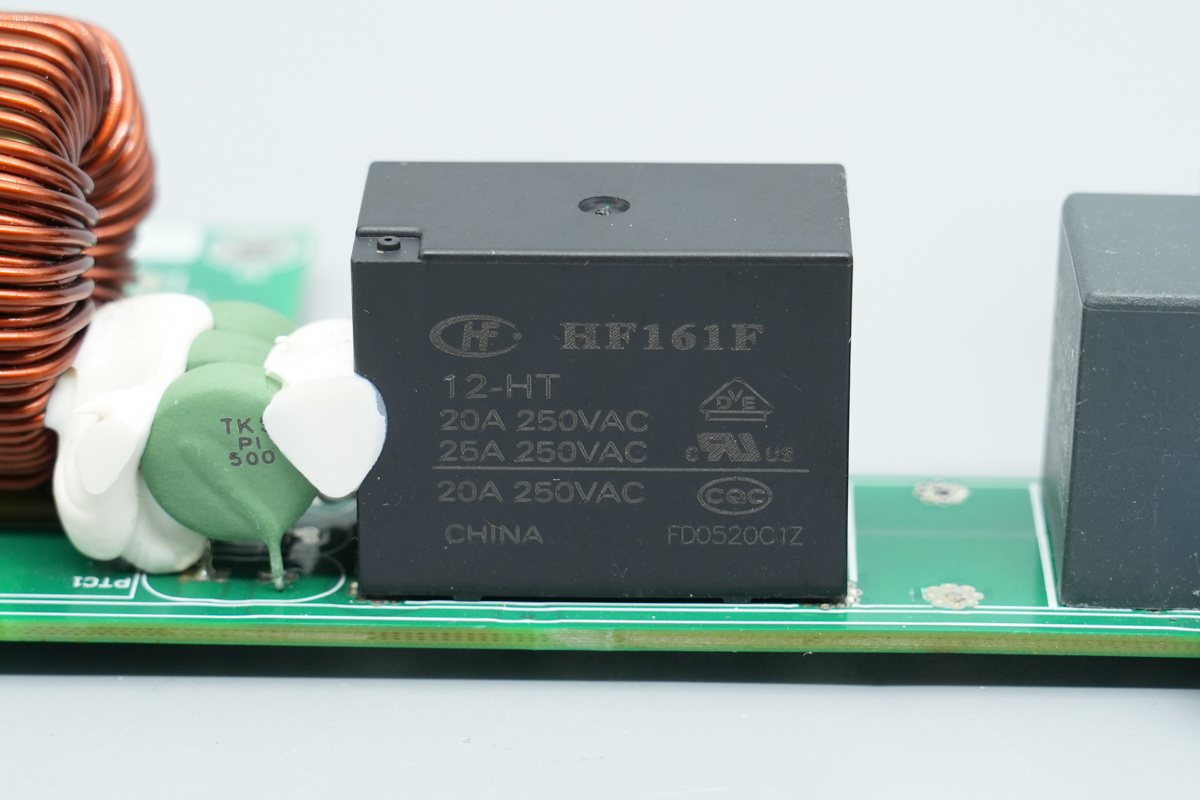

继电器来自宏发，型号HF161F/12-HT，为微型大功率继电器，内置一组常开触点，触点切换智力为25A，线圈电压12V。

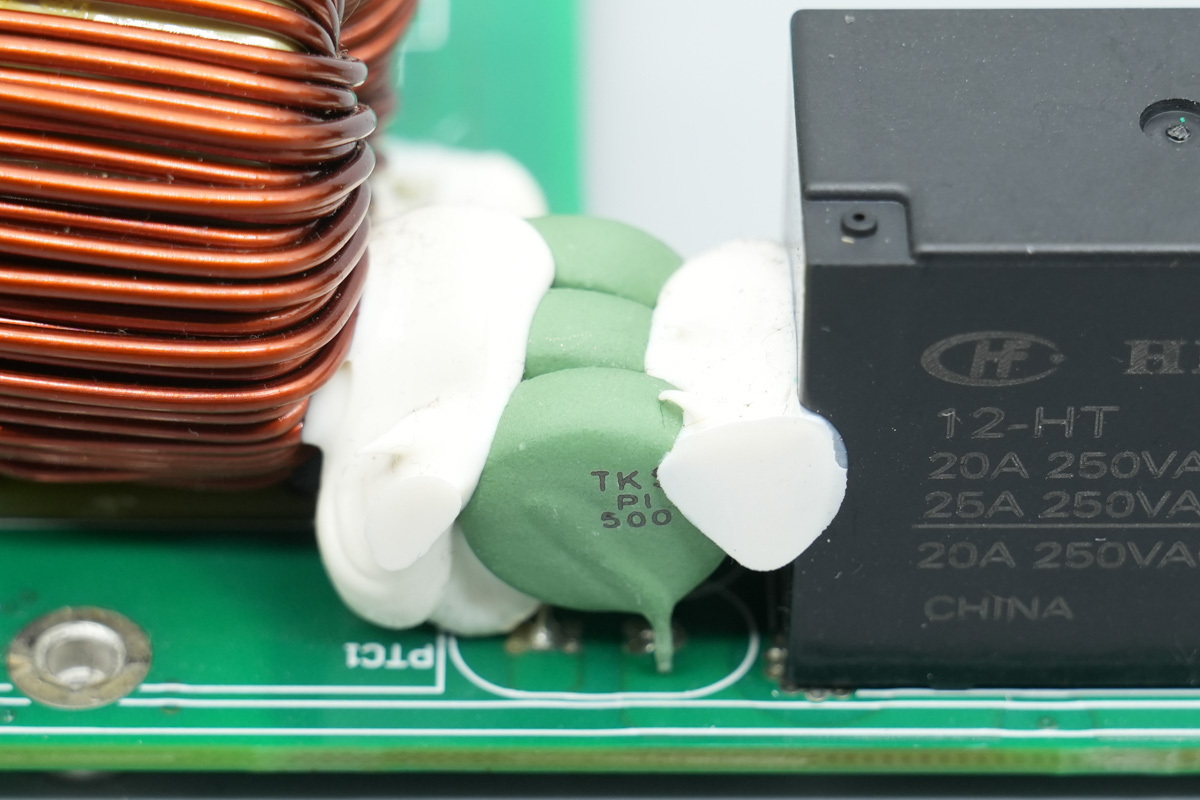

NTC热敏电阻来自兴勤，丝印TKS PI 500。

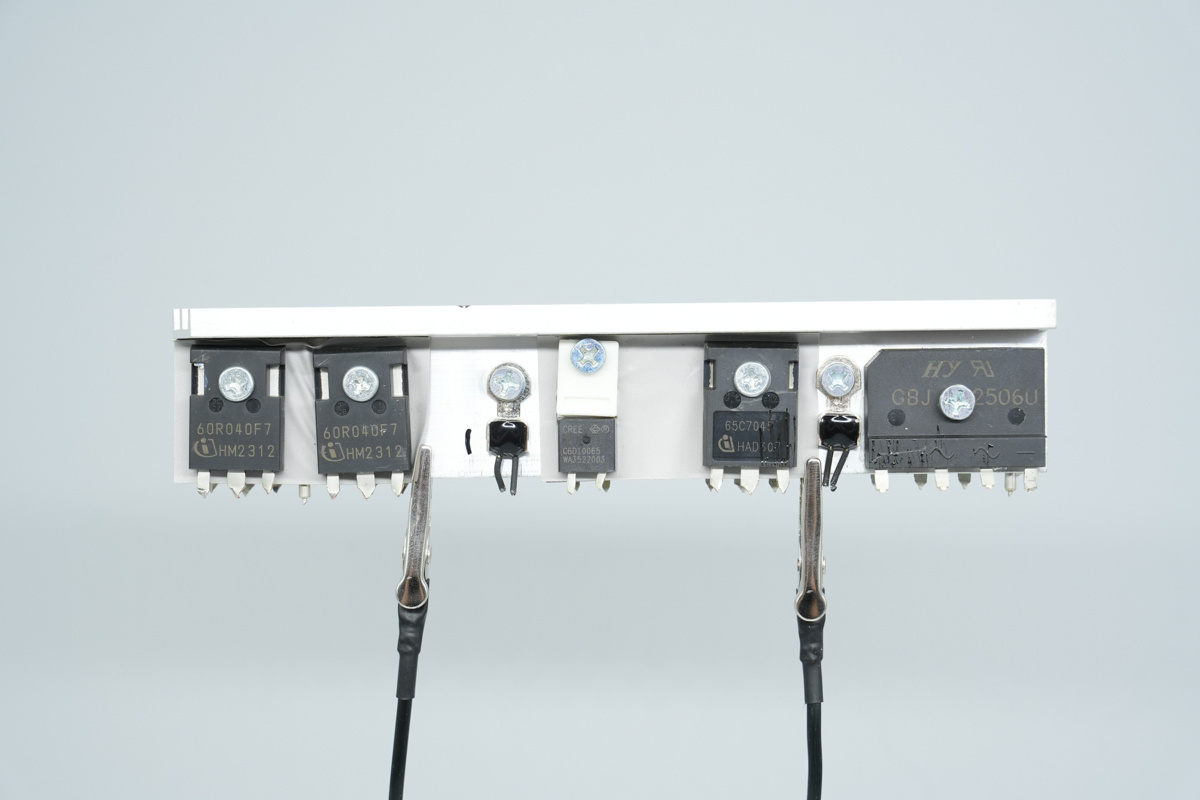

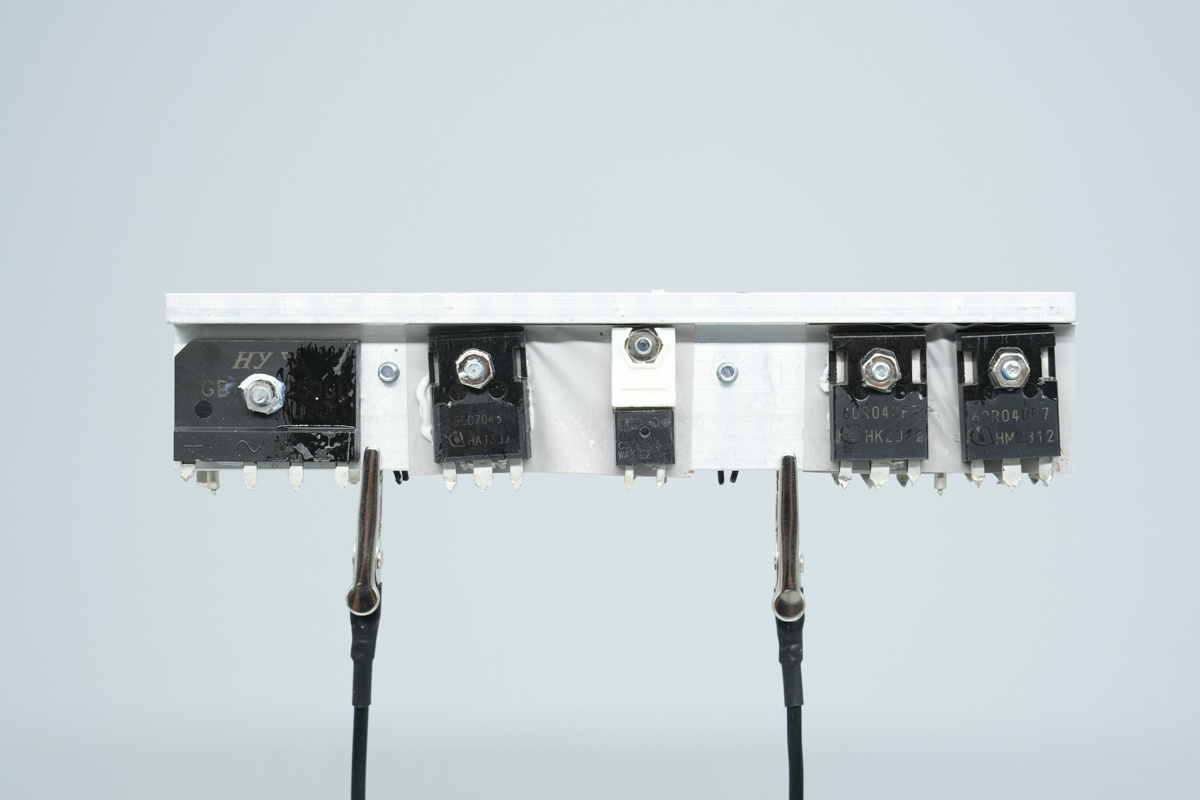

散热片一面设有LLC开关管，热敏电阻，PFC整流管，PFC开关管和整流桥。

另一面同样设有整流桥，PFC开关管，PFC整流管和LLC开关管。

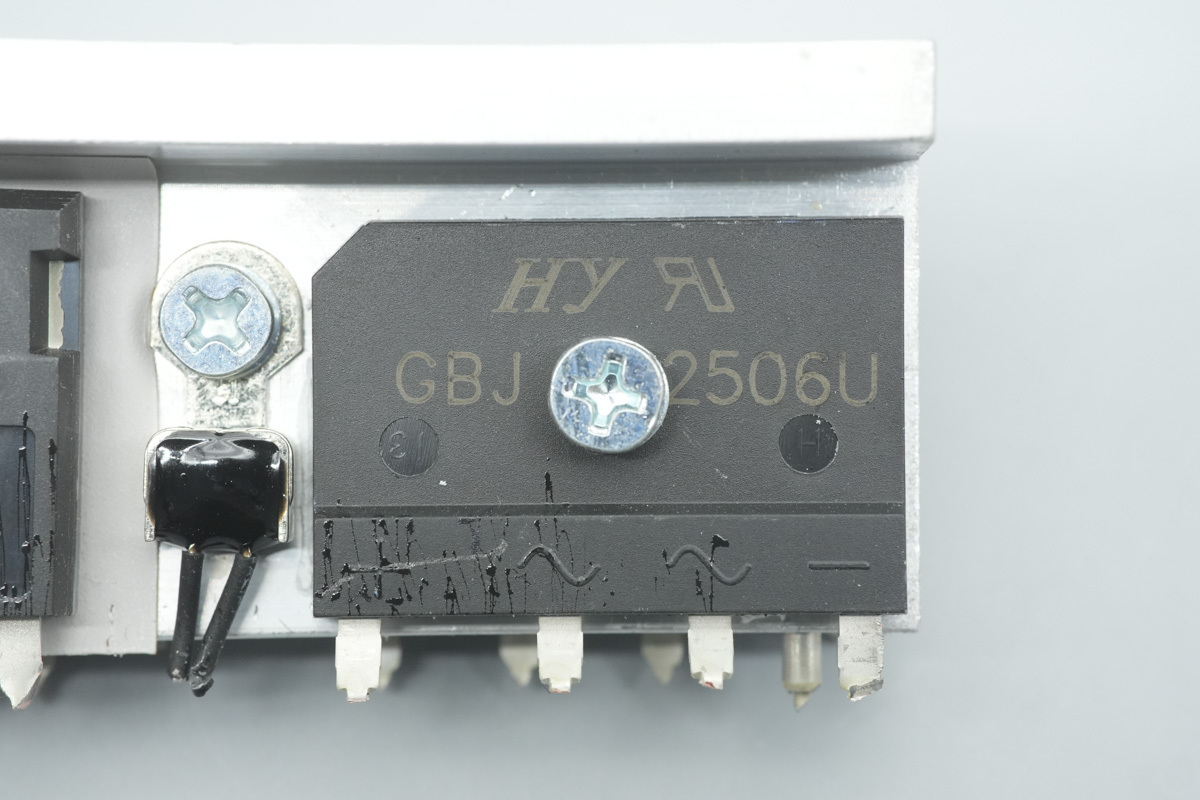

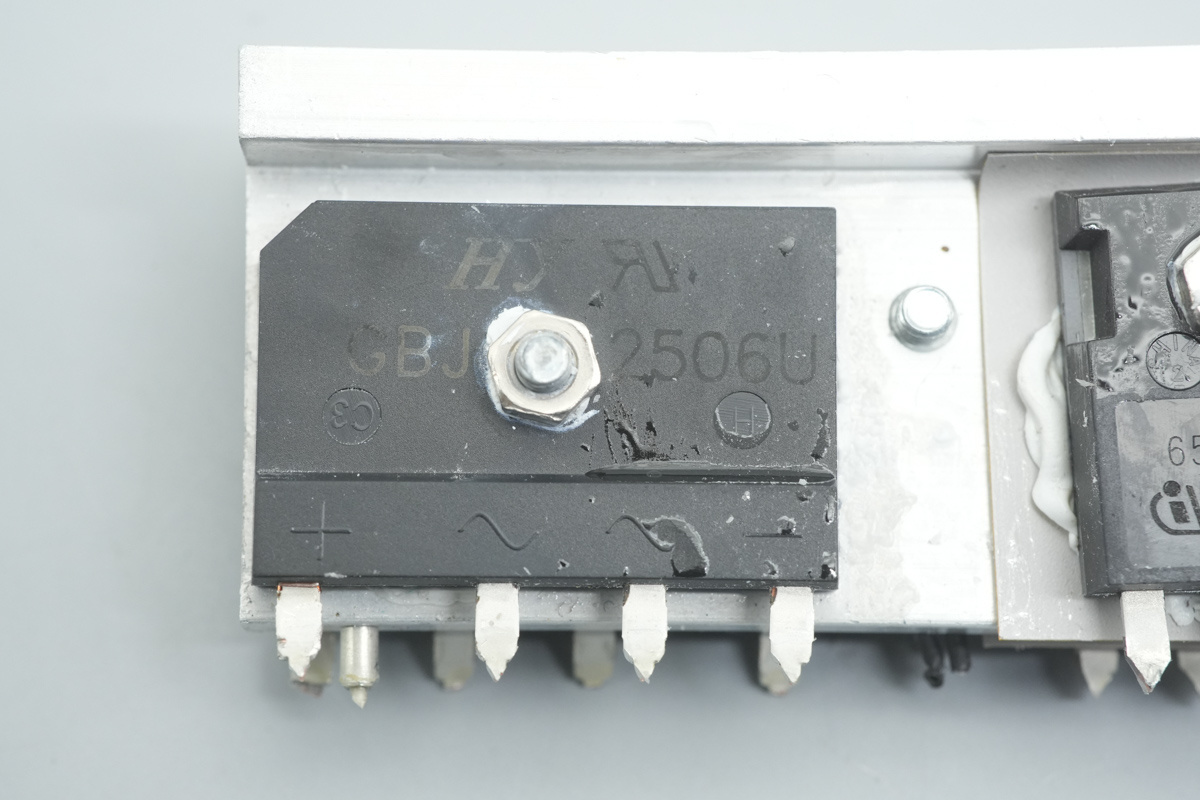

整流桥来自虹扬科技，型号GBJ2506U，为低压降整流桥，规格为600V 25A，选拔GBJ封装。

后面设有一颗同型号的整流桥。

整流桥侧面设有一颗热敏电阻。

PFC升压电感选拔漆包线绕制，底部设有电木板绝缘。

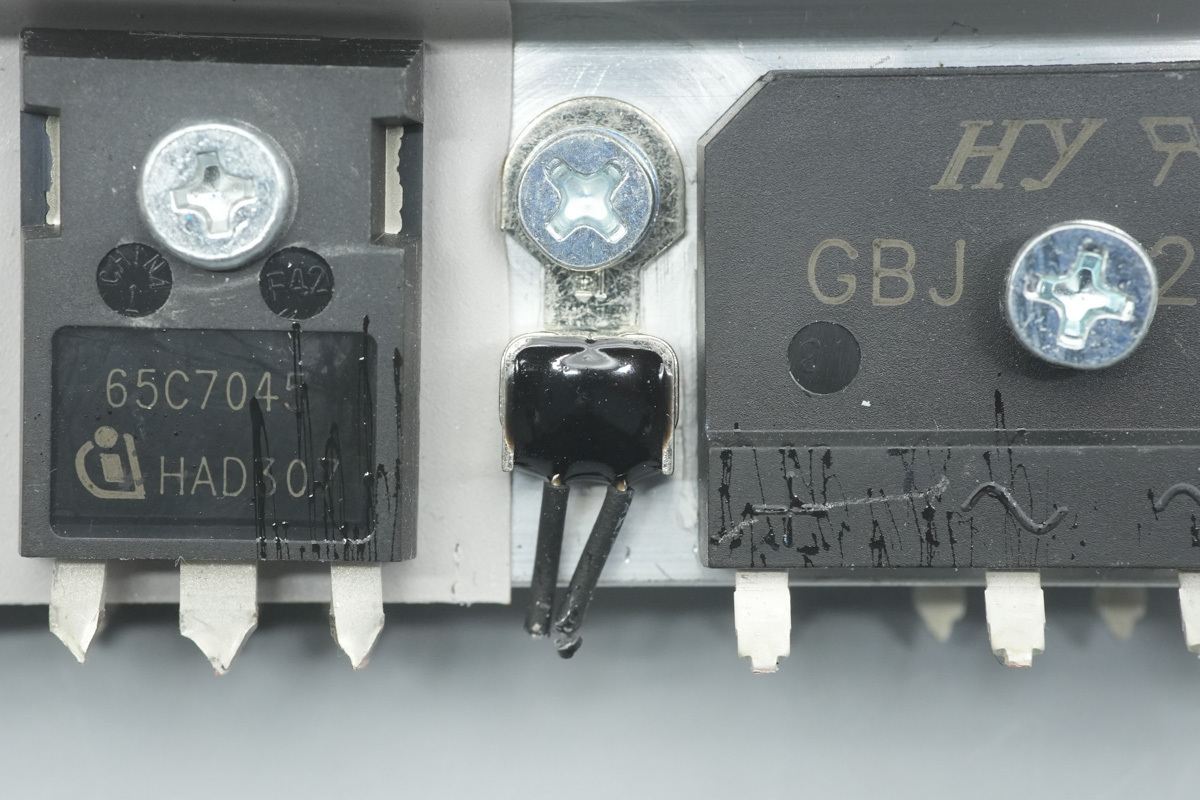

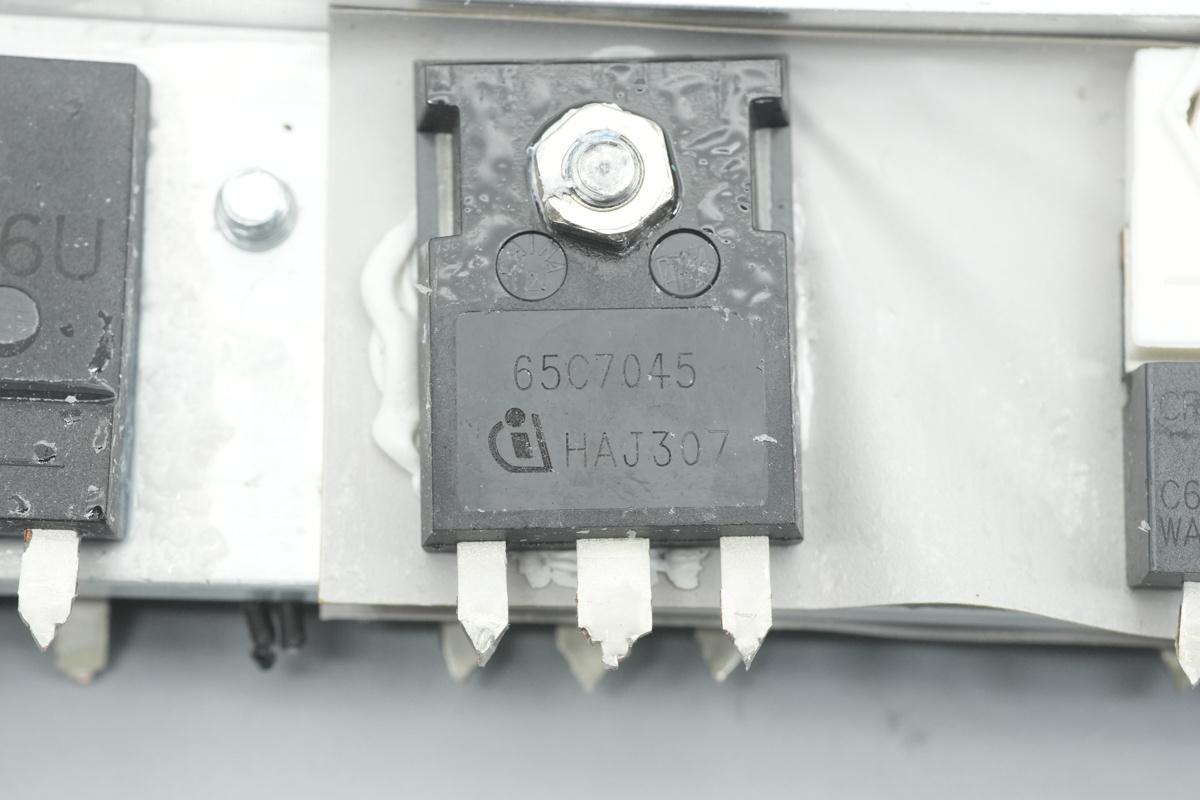

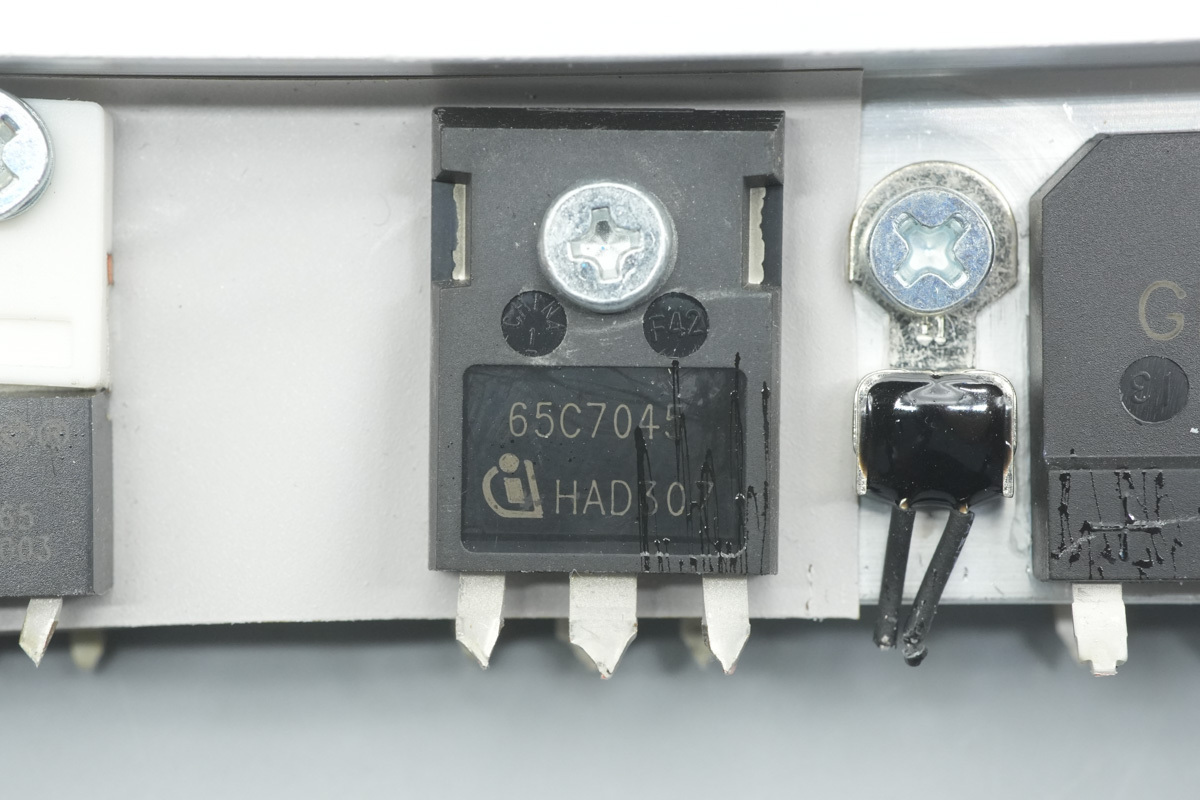

PFC开关管来自英飞凌，丝印65C7045，型号IPW65R045C7，NMOS，耐压700V，导阻45mΩ，选拔TO 247封装。

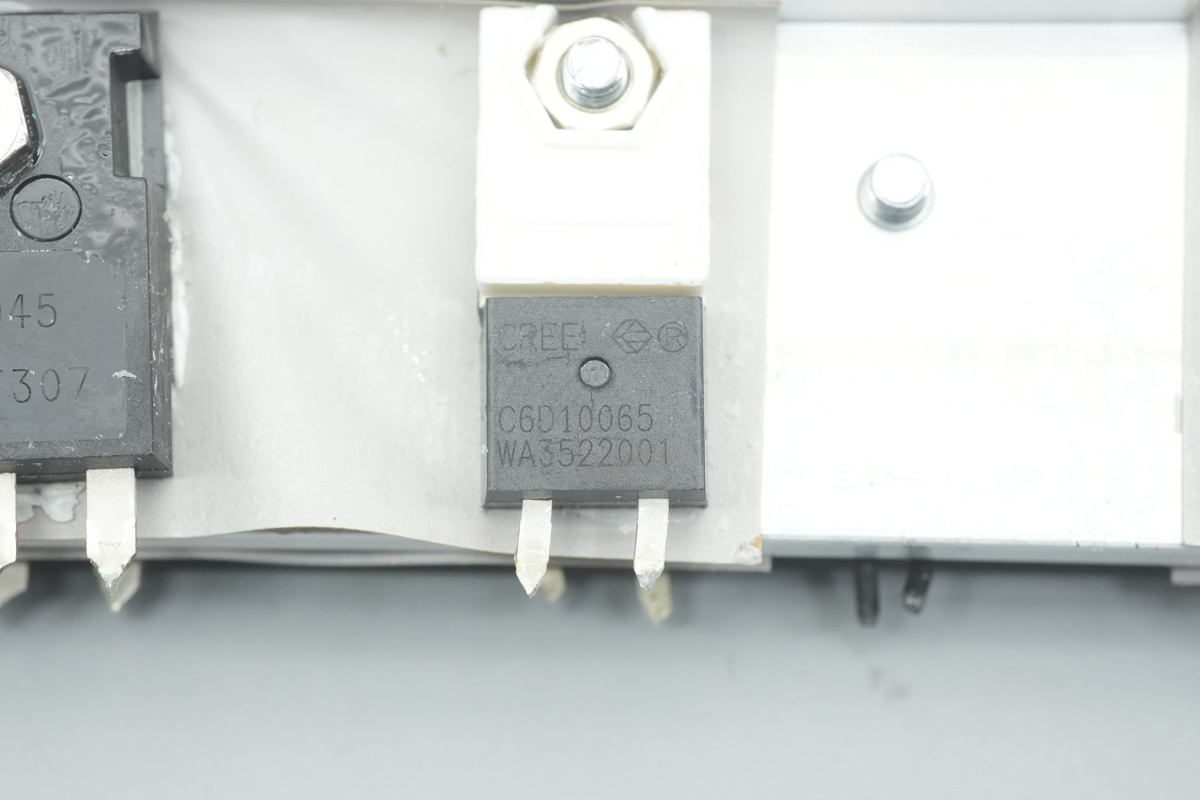

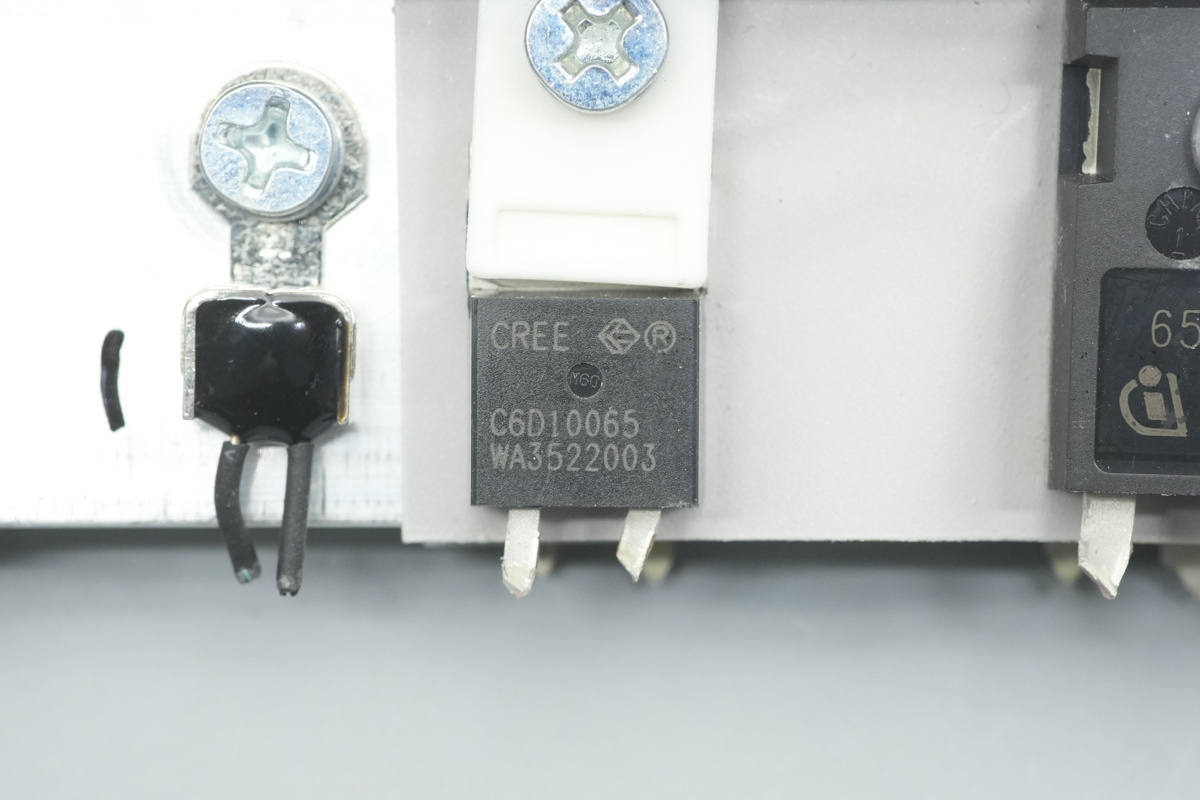

PFC整流管来自Wolfspeed，型号C6D10065A，为第六代碳化硅肖特基二极管，规格为650V 10A，选拔TO-220-2封装。

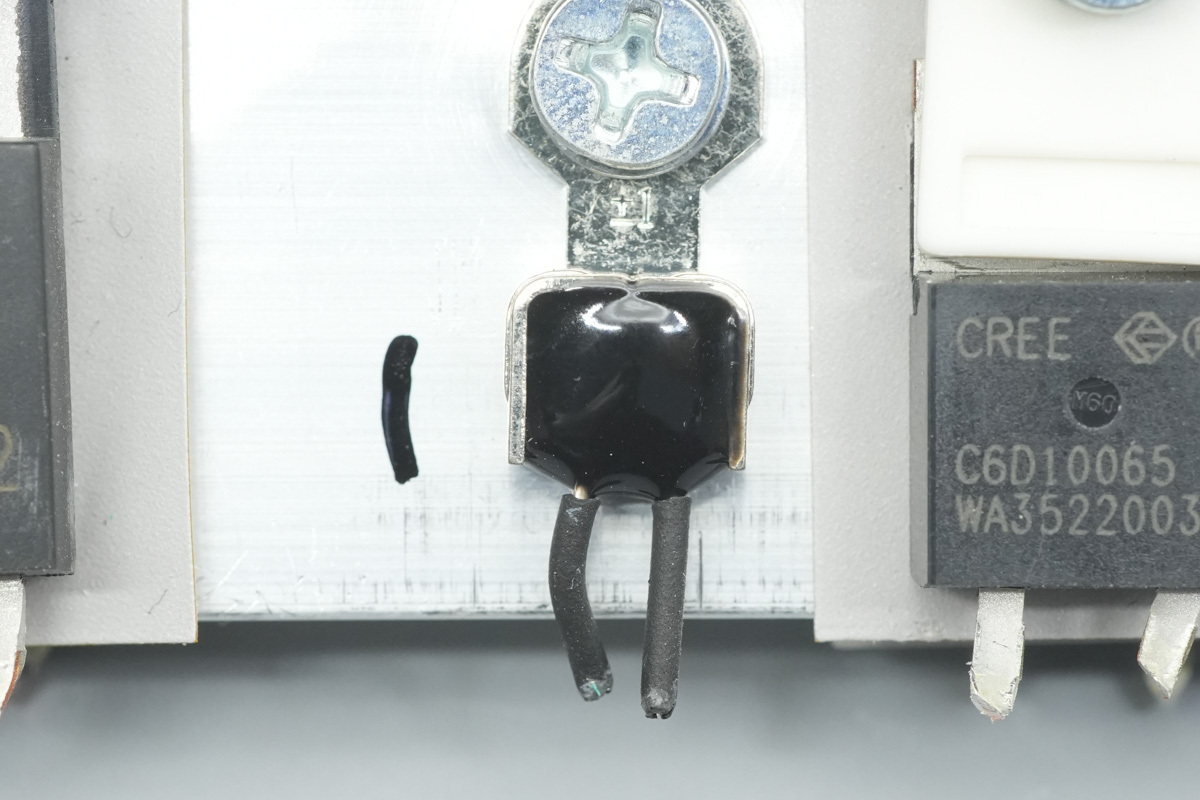

用于检测温度的热敏电阻特写。

散热片另一侧的PFC开关管型号雷同。

散热片另一侧的PFC整流管型号雷同。

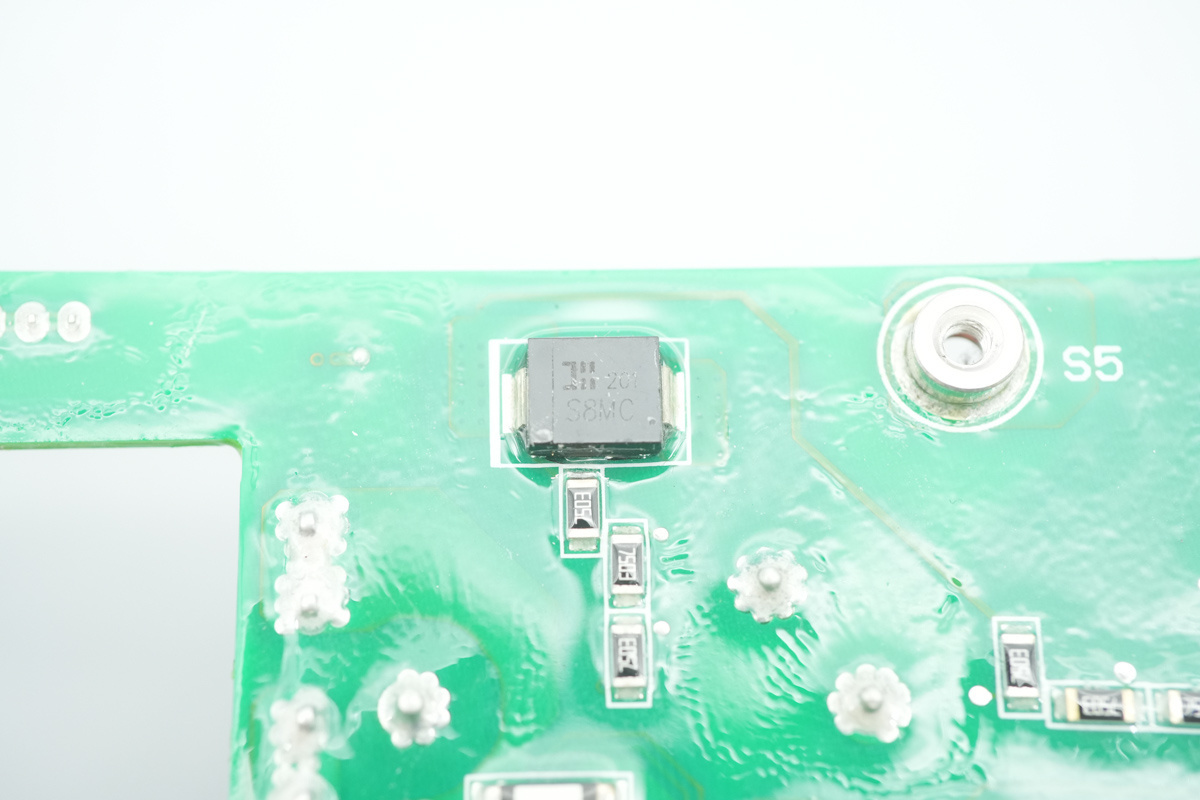

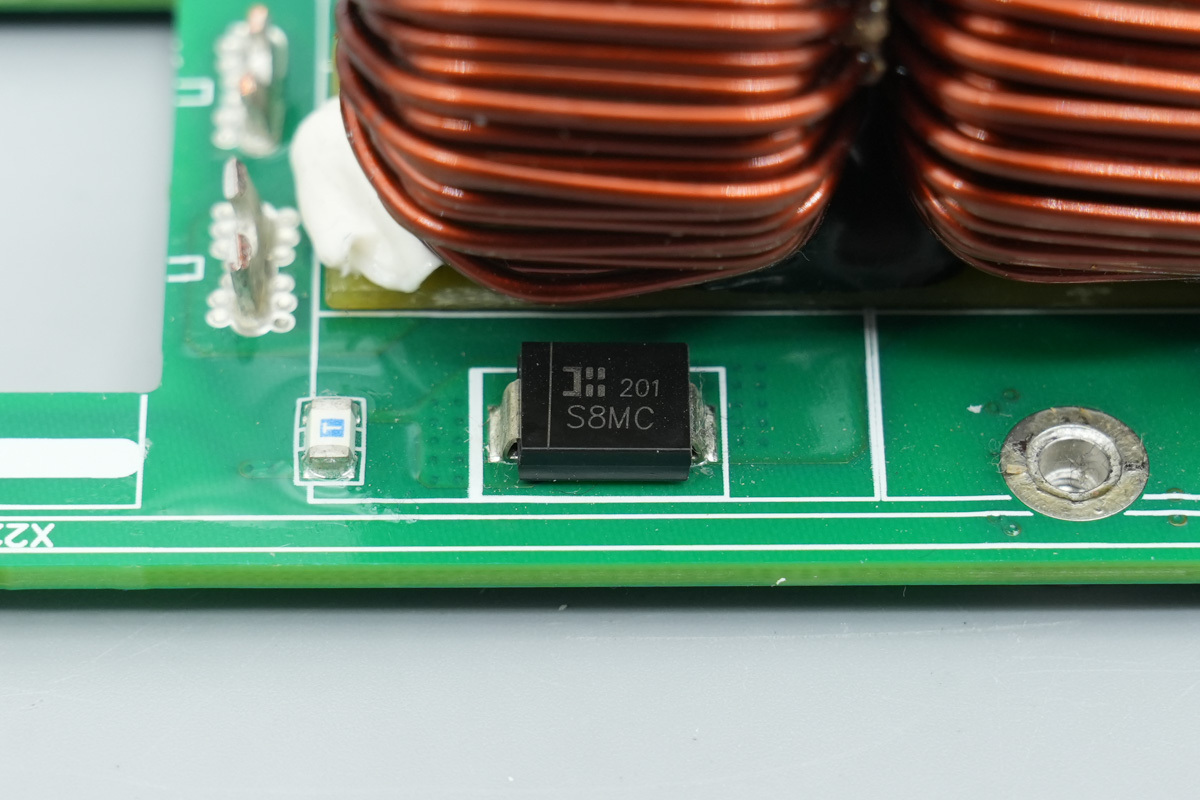

旁路二极管来自达尔，型号S8MC，规格为1000V 8A，选拔SMC封装。

后面还设有一颗同型号的旁路二极管。

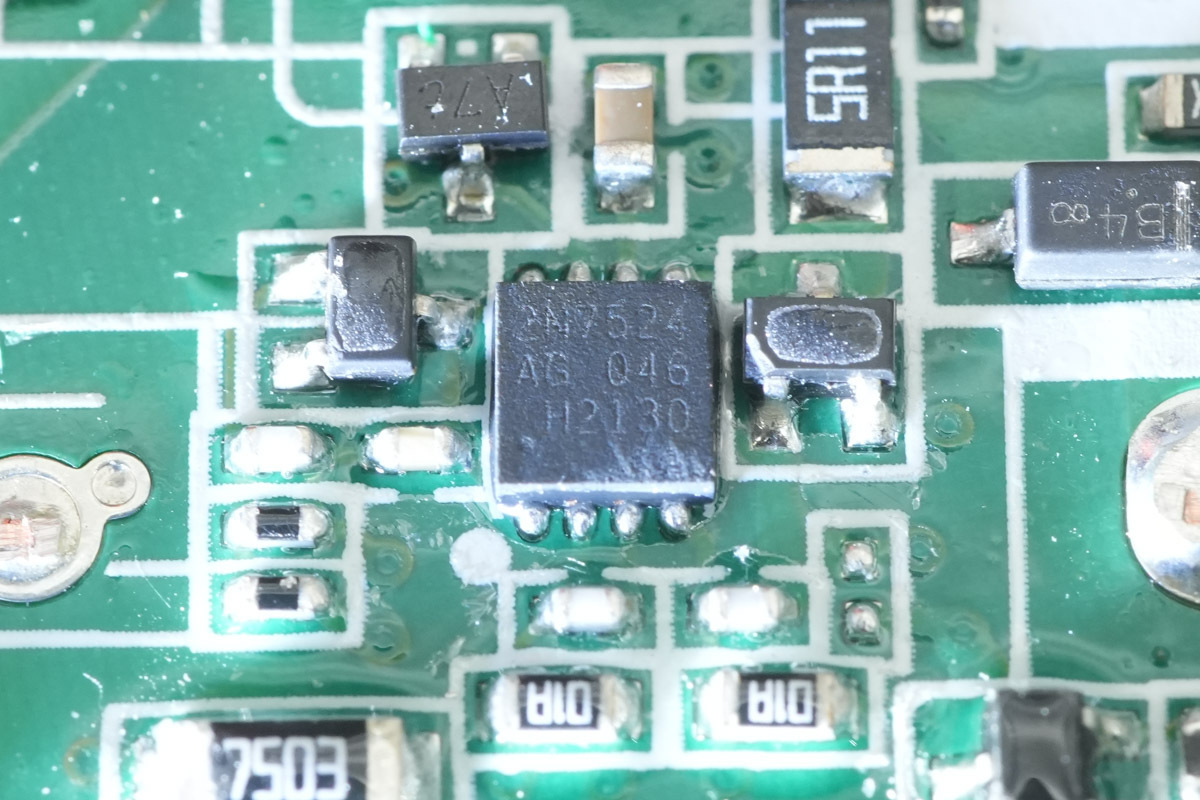

启动器来自英飞凌，丝印2N7524AG，型号2EDN7524G，是一颗双通说念低侧启动器，撑捏MOS，IGBT和GaN诈欺，具备5A启动智力，选拔WSON8封装。

两颗电流互感器具于检测PFC开关管电流。

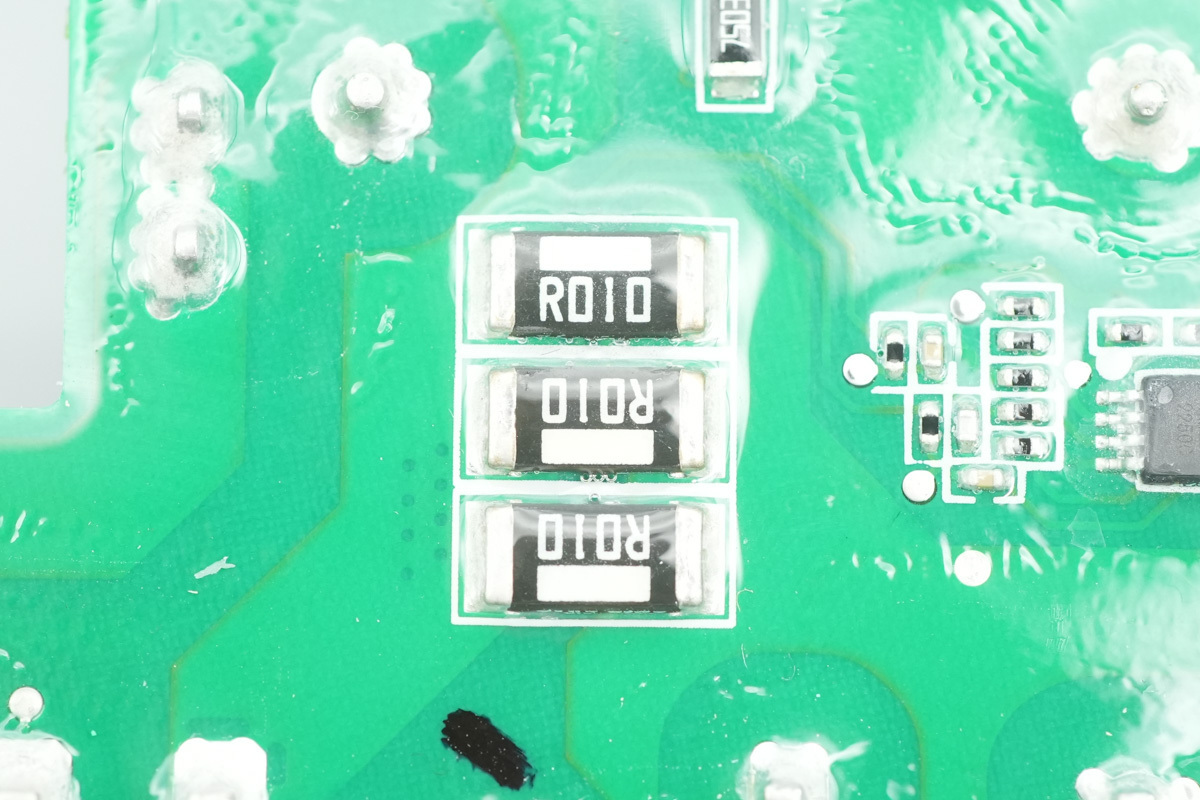

3颗10mΩ电阻用于电流检测。

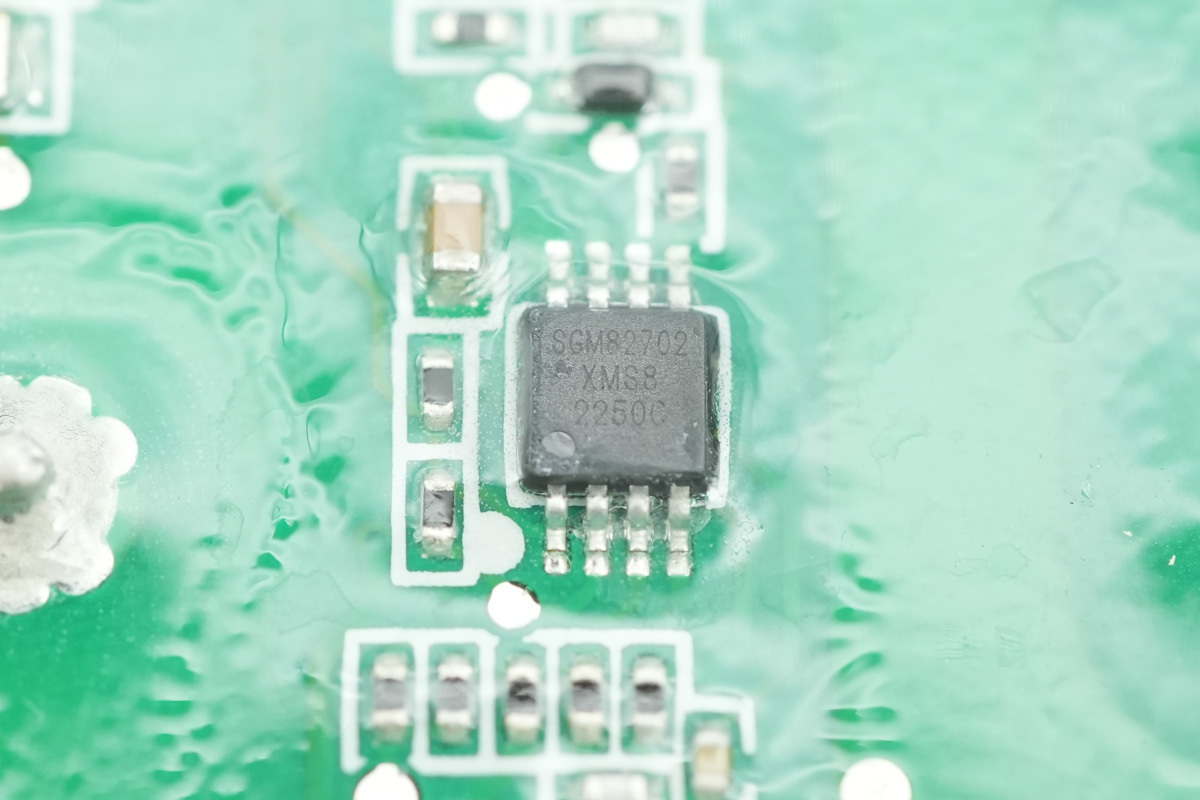

运放来自圣邦，型号SGM8270-2，是一颗低噪声，高电压，轨至轨输入输出双运放，选拔MSOP-8封装。

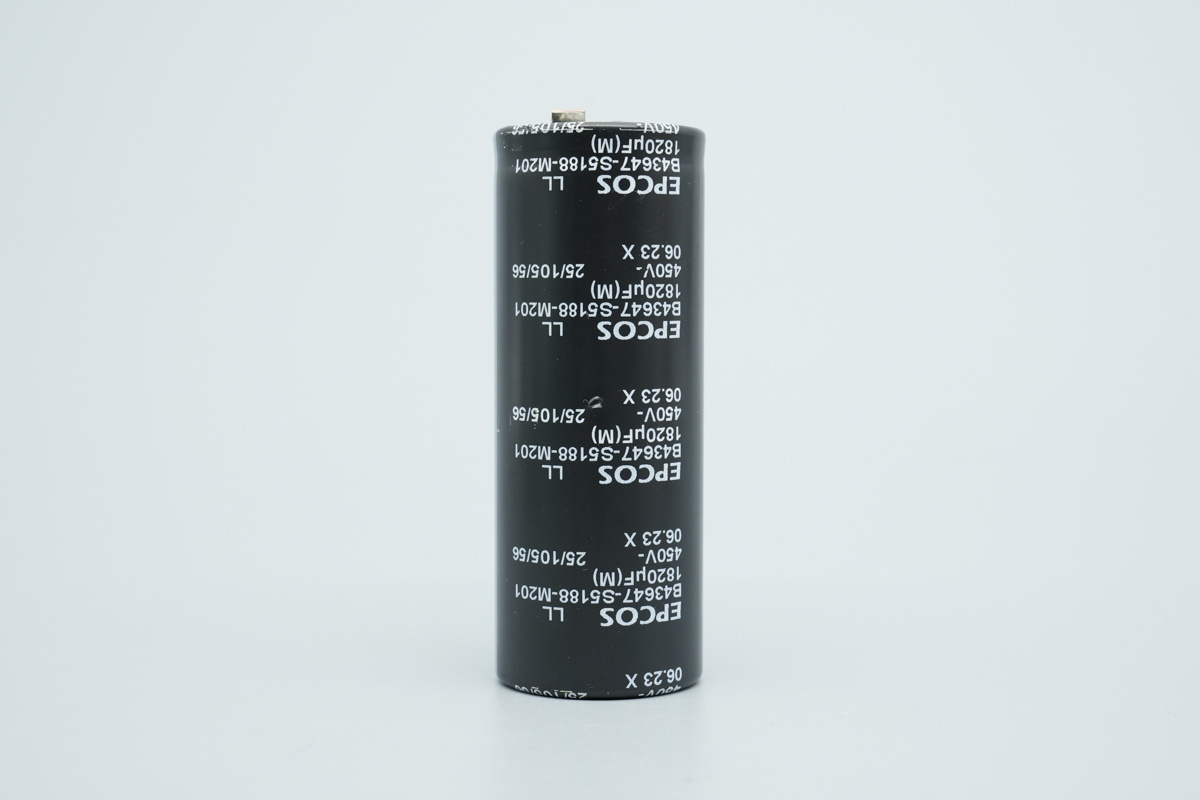

高压滤波电容来自TDK，规格为1820μF450V。

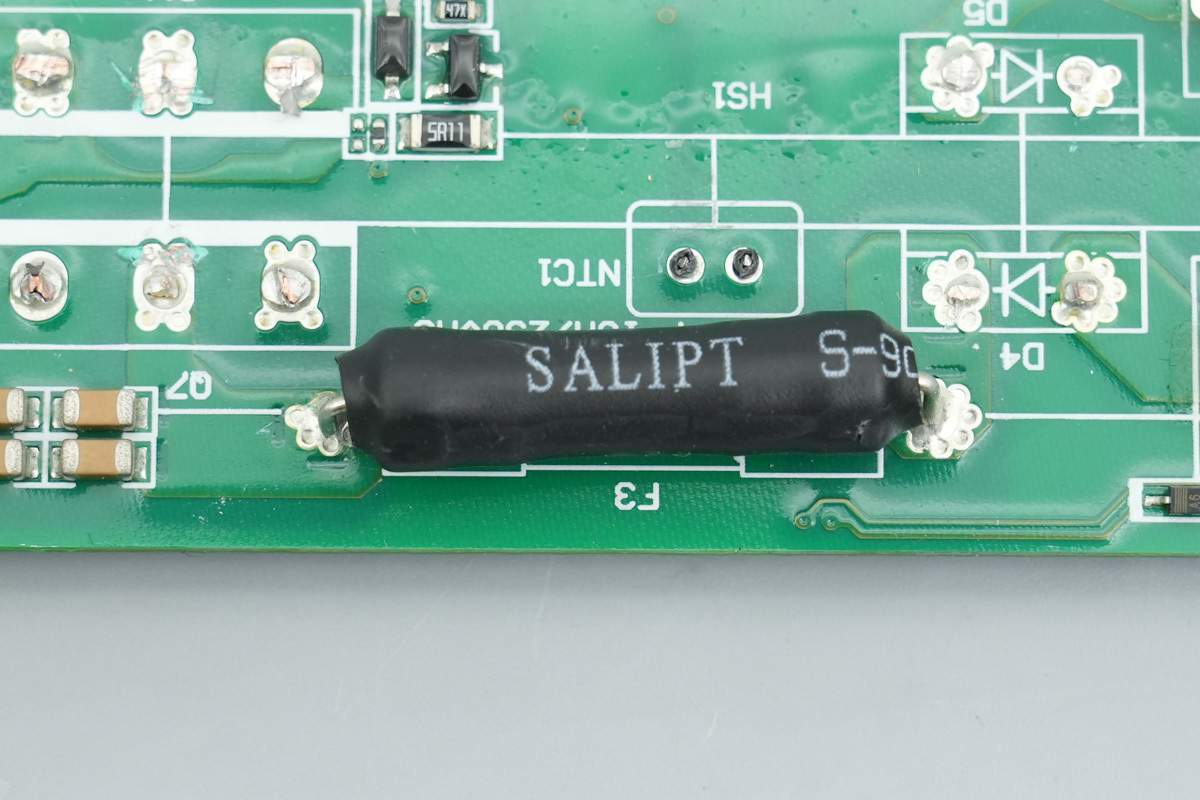

保障丝用于LLC级过流保护，规格为16A 250V。

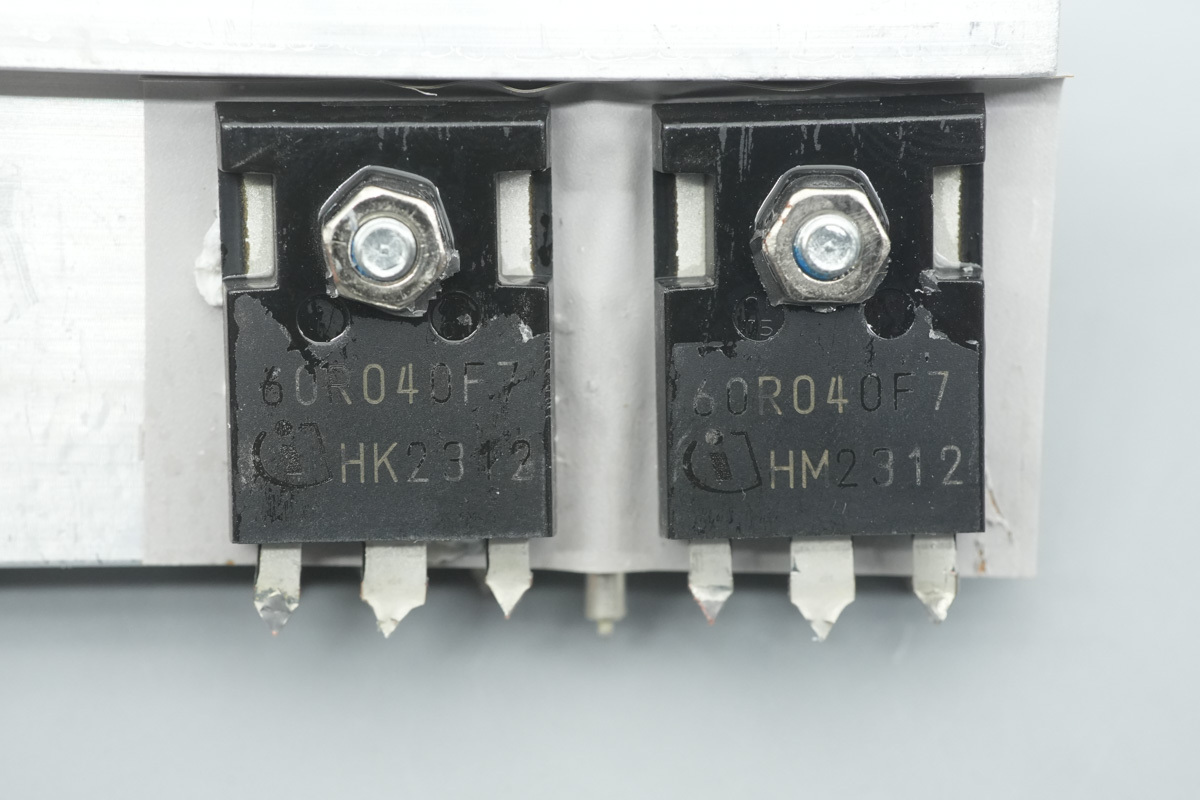

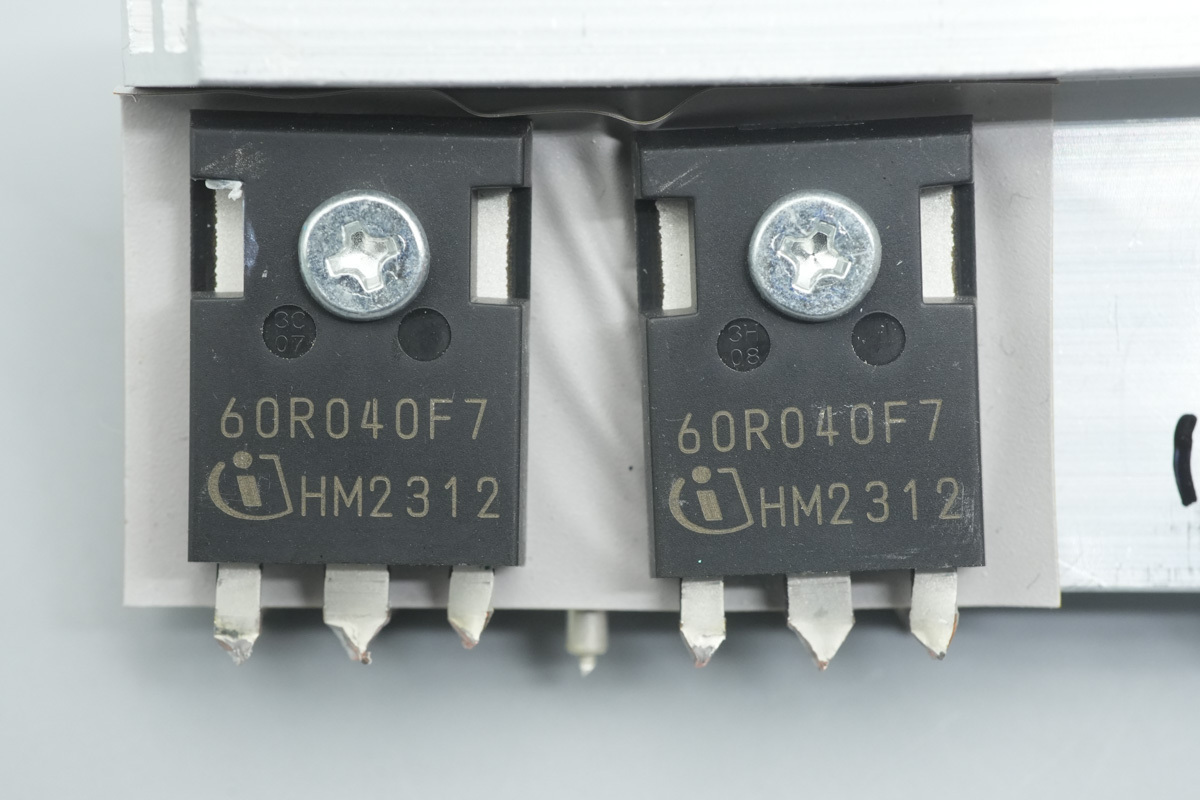

LLC开关管来自英飞凌，丝印60R040F7，型号IPW60R040CFD7，NMOS，耐压650V，导阻40mΩ，选拔TO 247-3封装。

另外两颗开关管型号雷同。

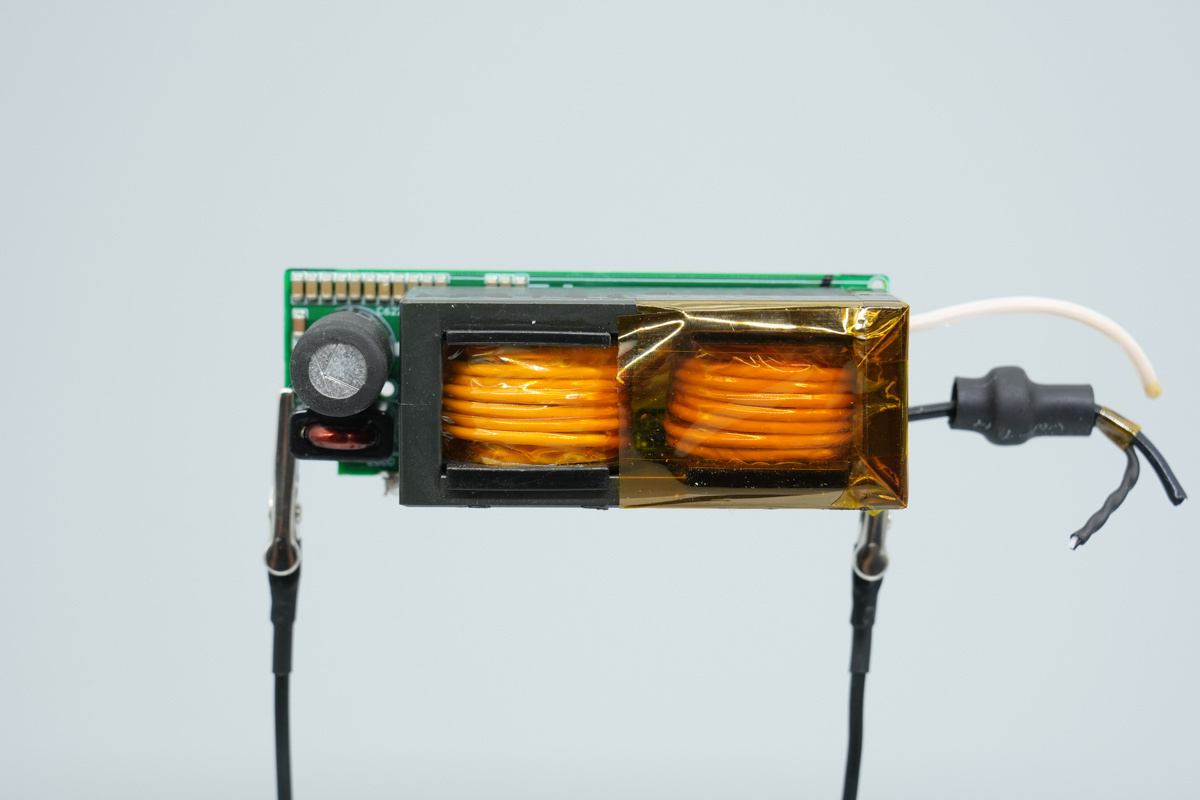

LLC谐振电感选拔利兹线绕制，缠绕高温胶带绝缘。

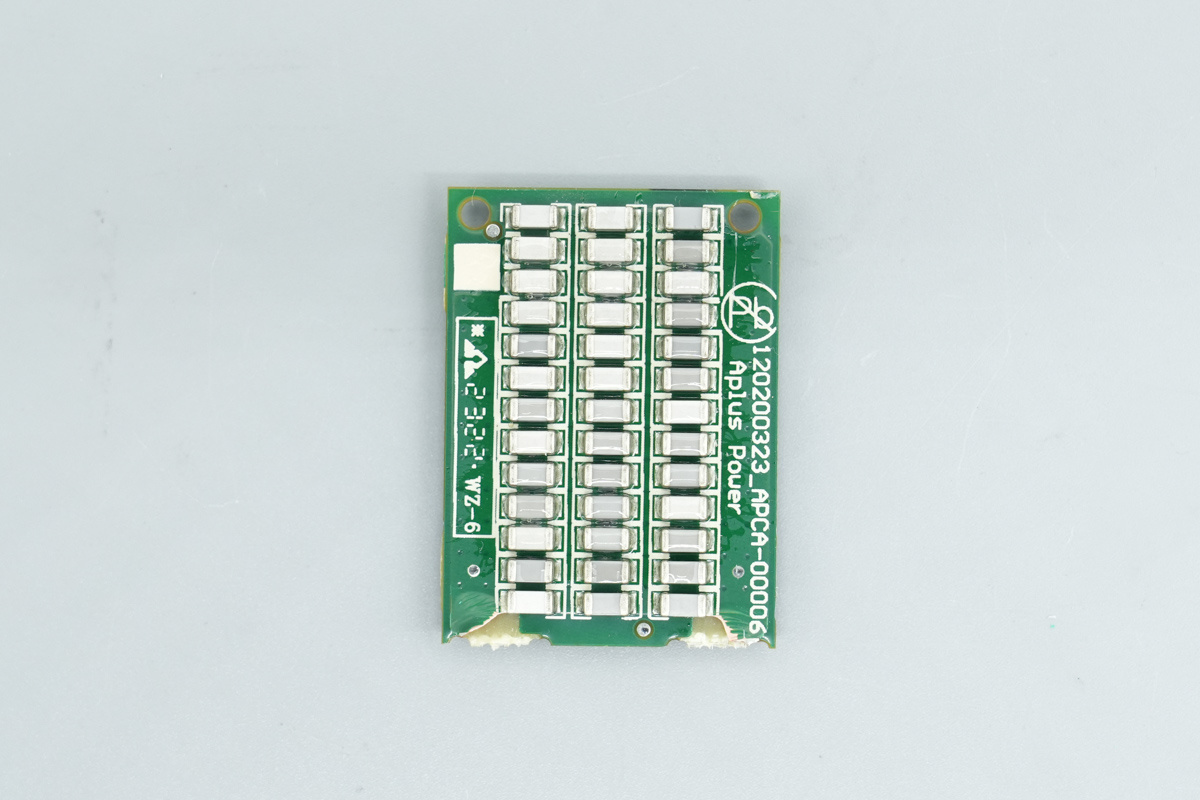

LLC谐振电容选拔NPO电容，焊合在垂直小板上，为13并联3串连结合。

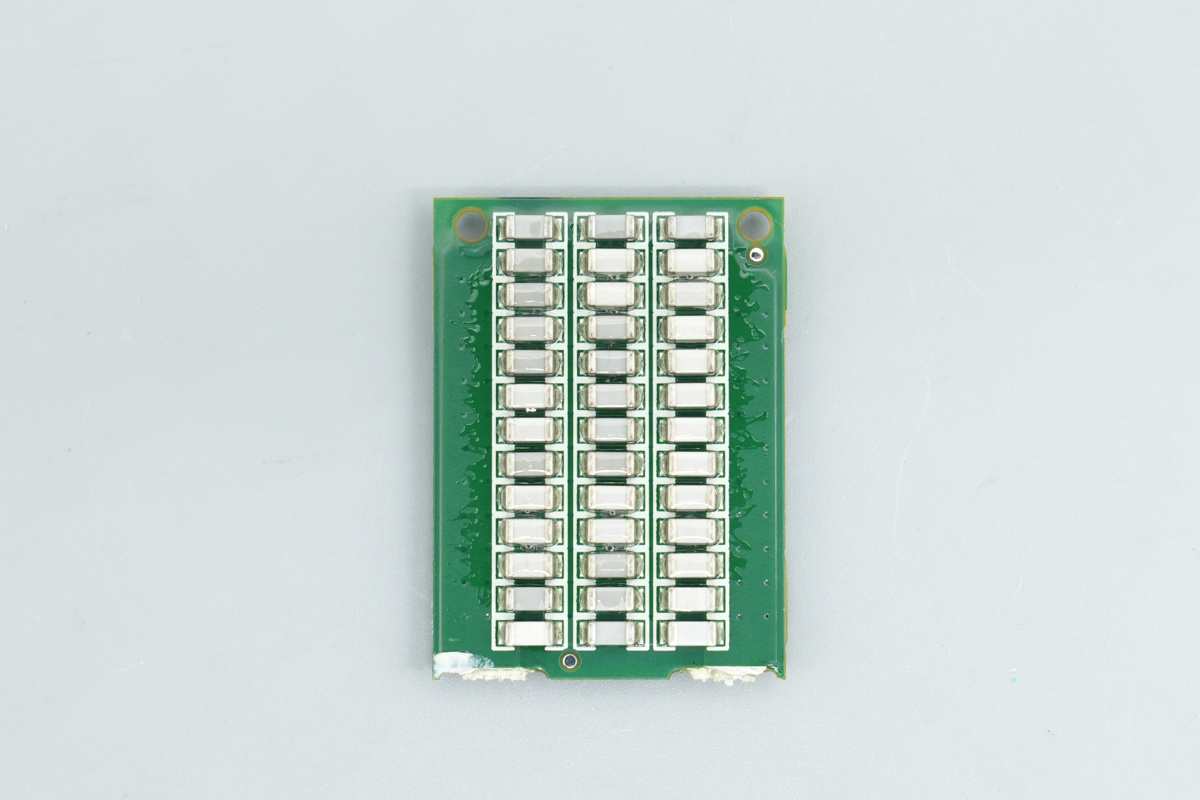

小板另一面设有同样的NPO谐振电容。

LLC变压器焊合在垂直小板上，变压器低级设有电流互感器。

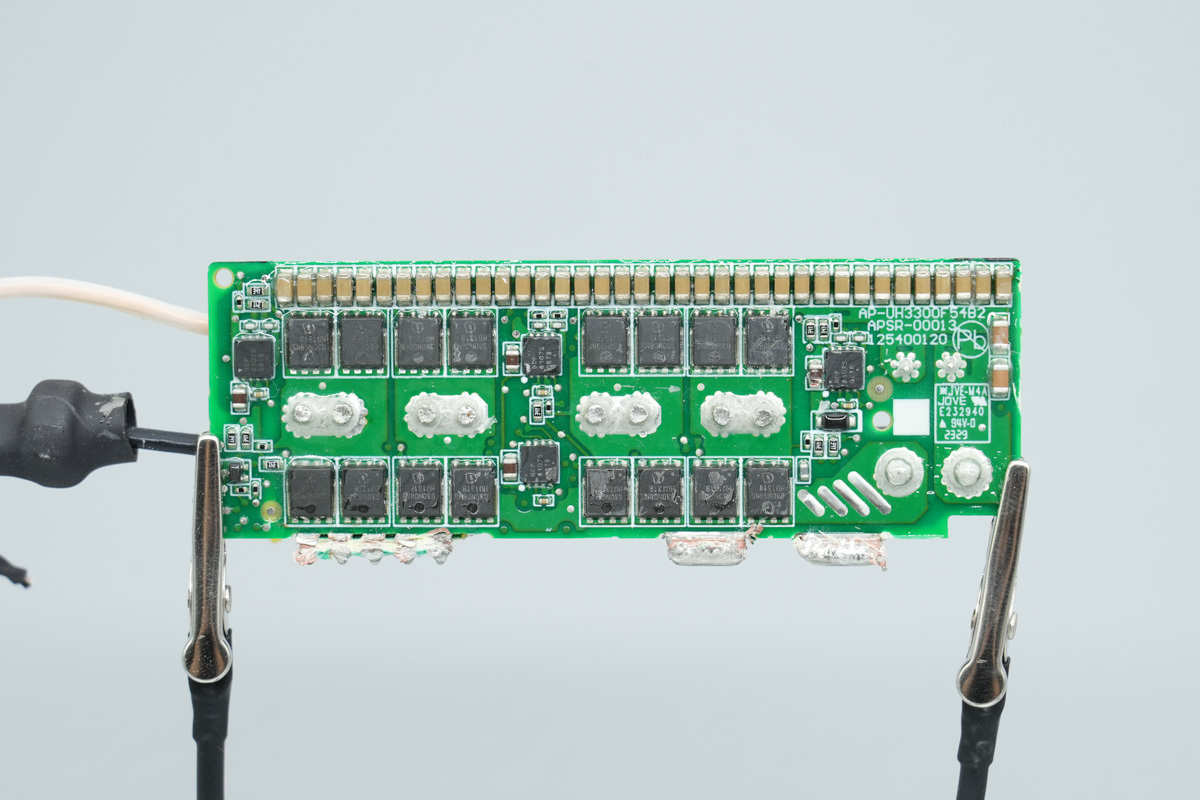

另一侧设有同步整流管和启动器，并设有MLCC电容滤波。

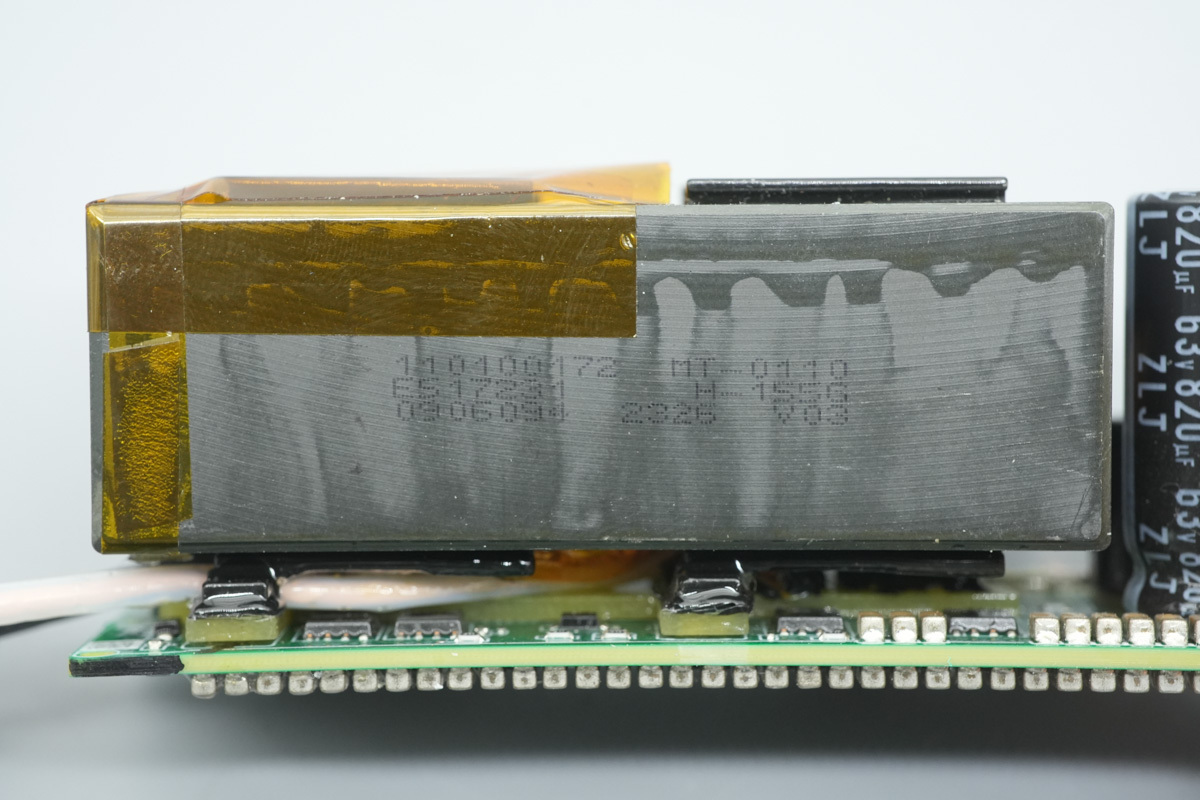

变压器磁芯为合座联想，下方设有电木板和同步整流管。

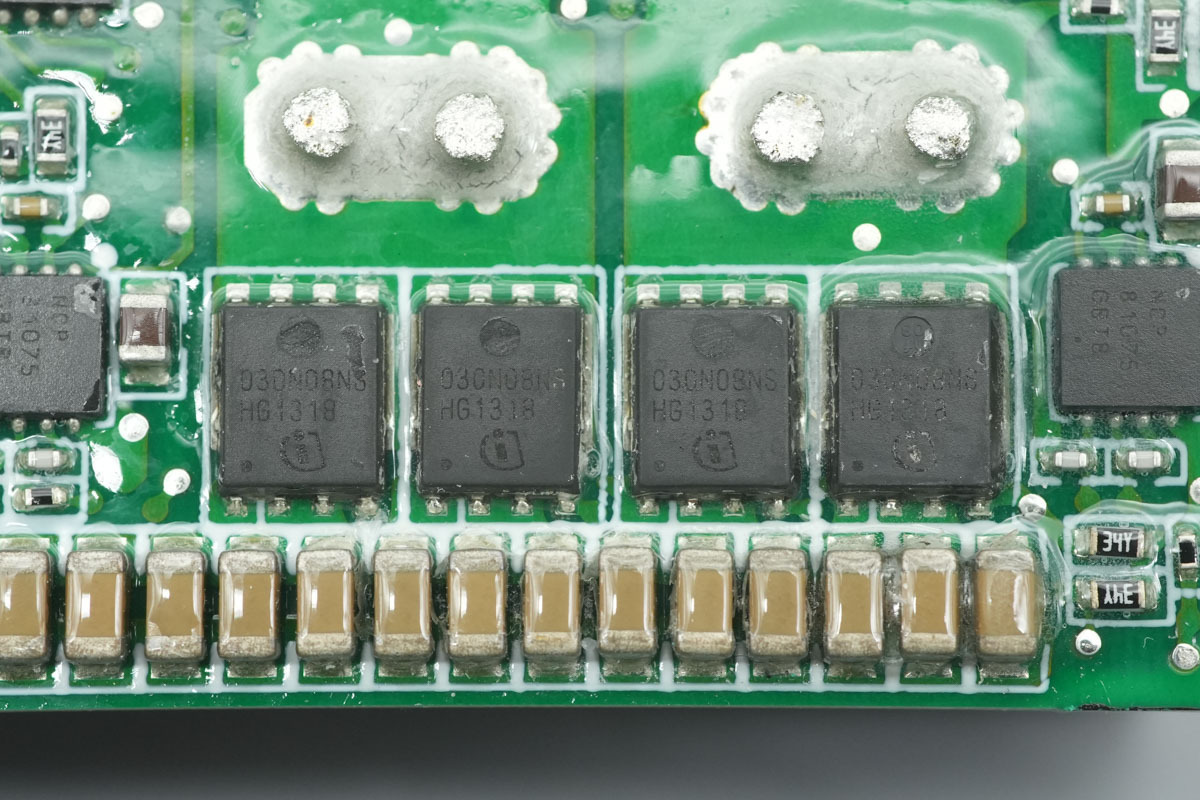

同步整流管来自英飞凌，型号BSC030N08NS5，NMOS，耐压80V，导阻3mΩ，选拔TDSON-8封装。

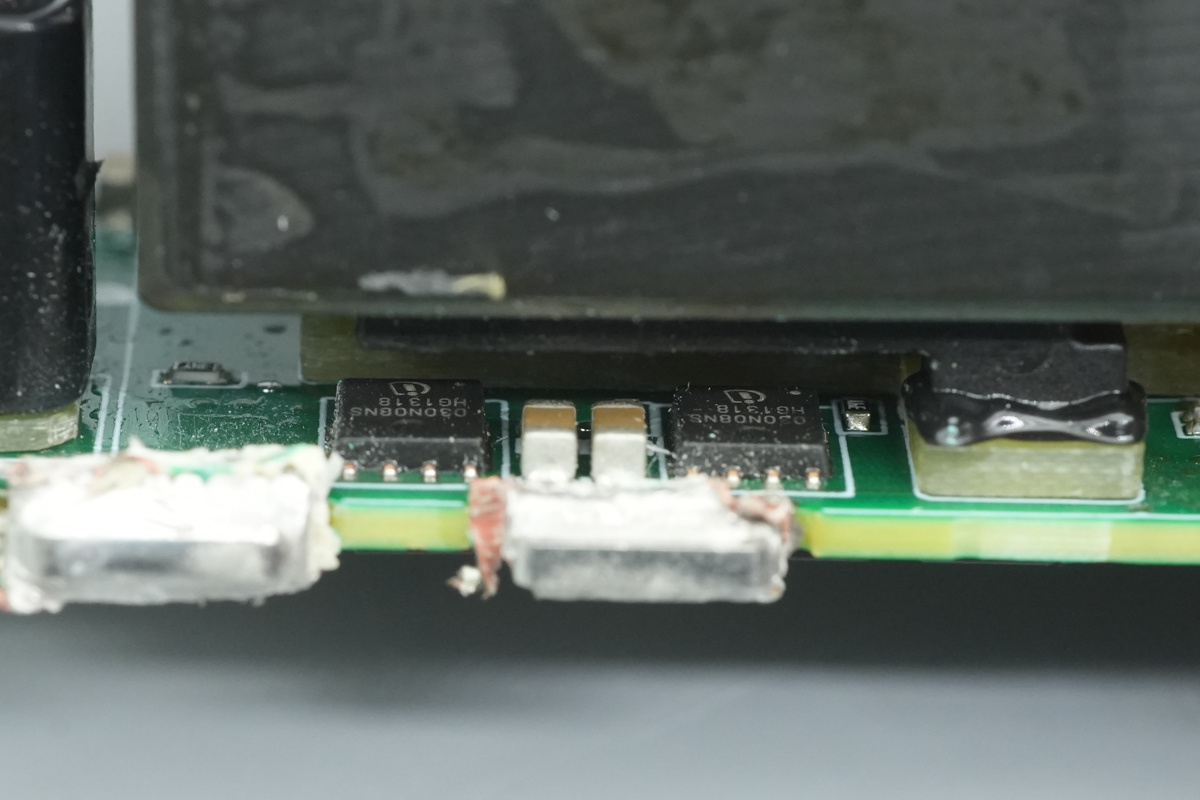

变压器下方的同步整流管型号雷同，共设有24颗。

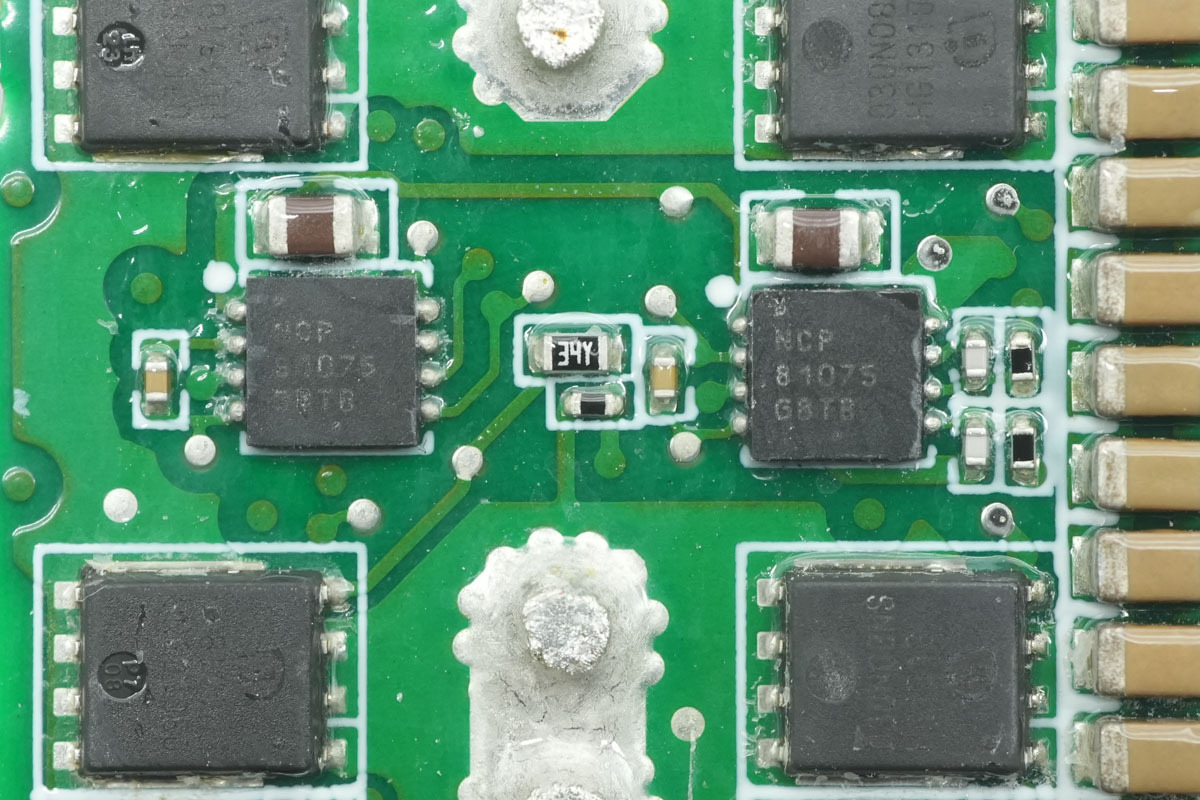

同步整流管启动器来自安森好意思，型号NCP81075，为高性能半桥启动器，撑捏180V电压，启动智力4A，选拔DFN8封装。

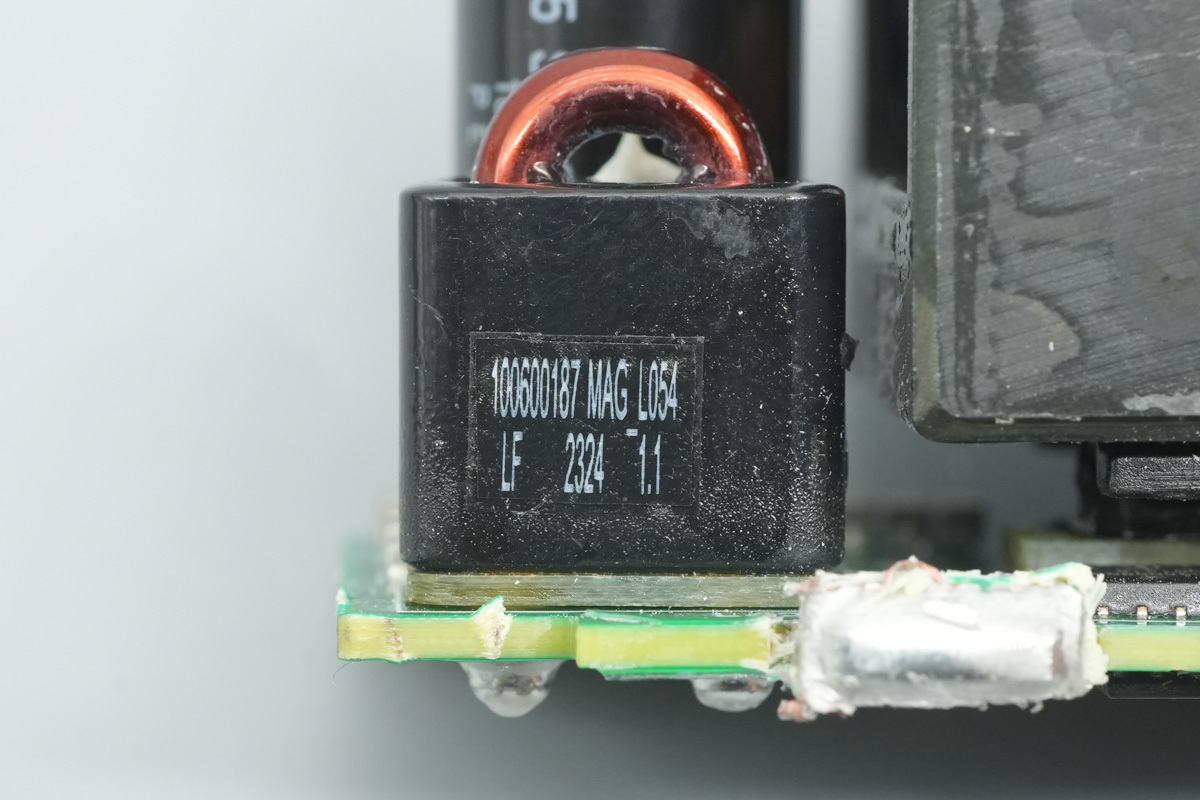

磁芯滤波电感特写。

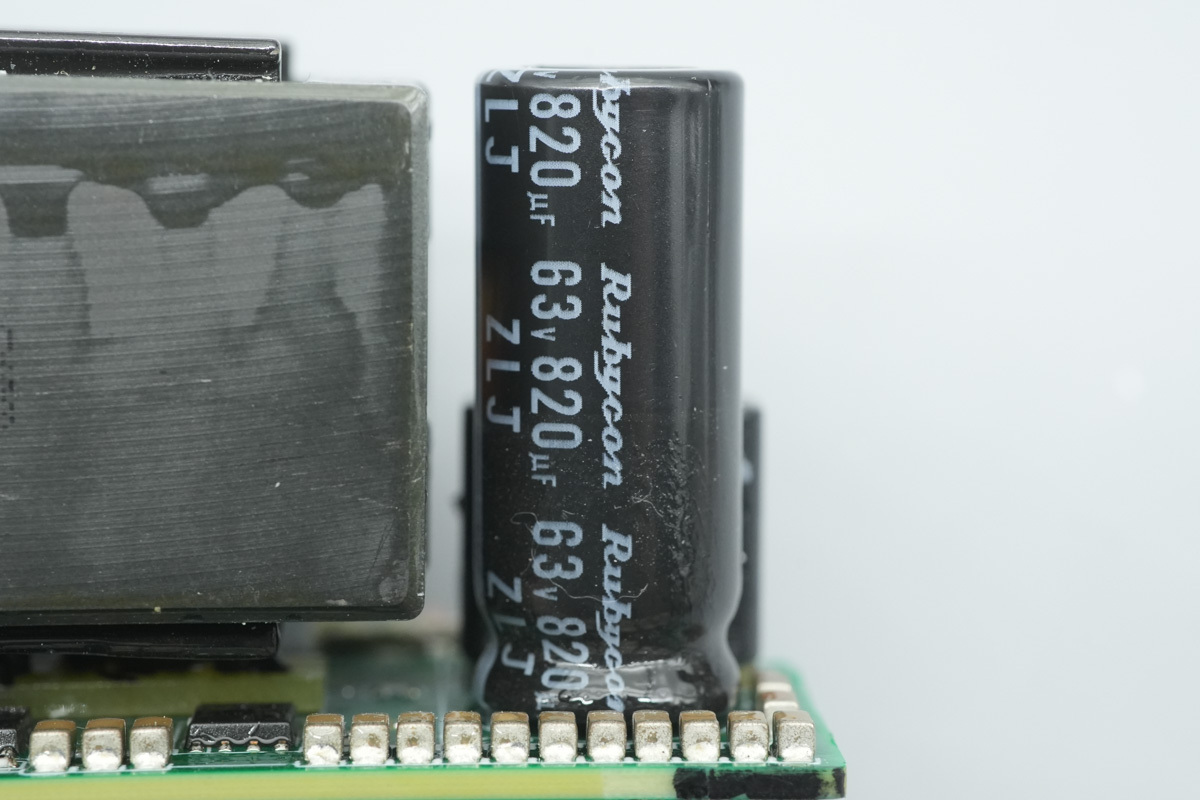

滤波电容来自红坚持，为ZLJ系列龟龄命电解电容，规格为63V820μF。

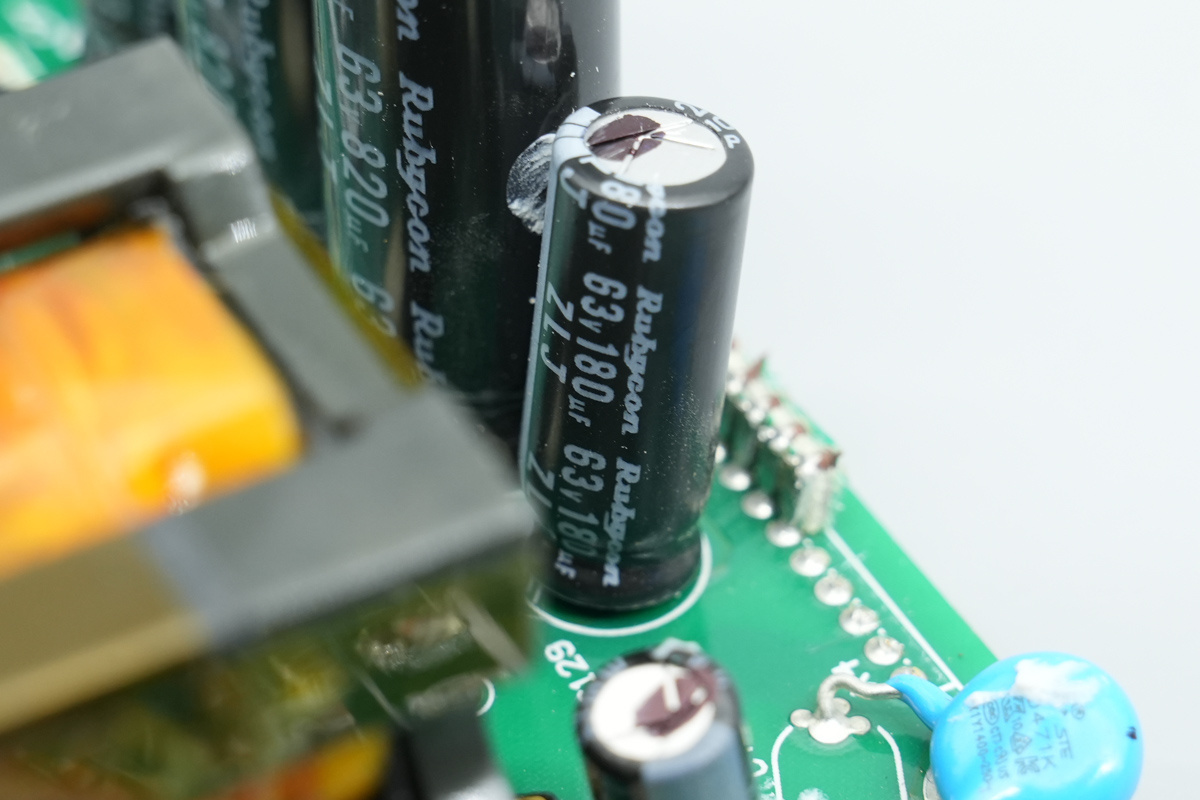

滤波电容规格为63V180μF。

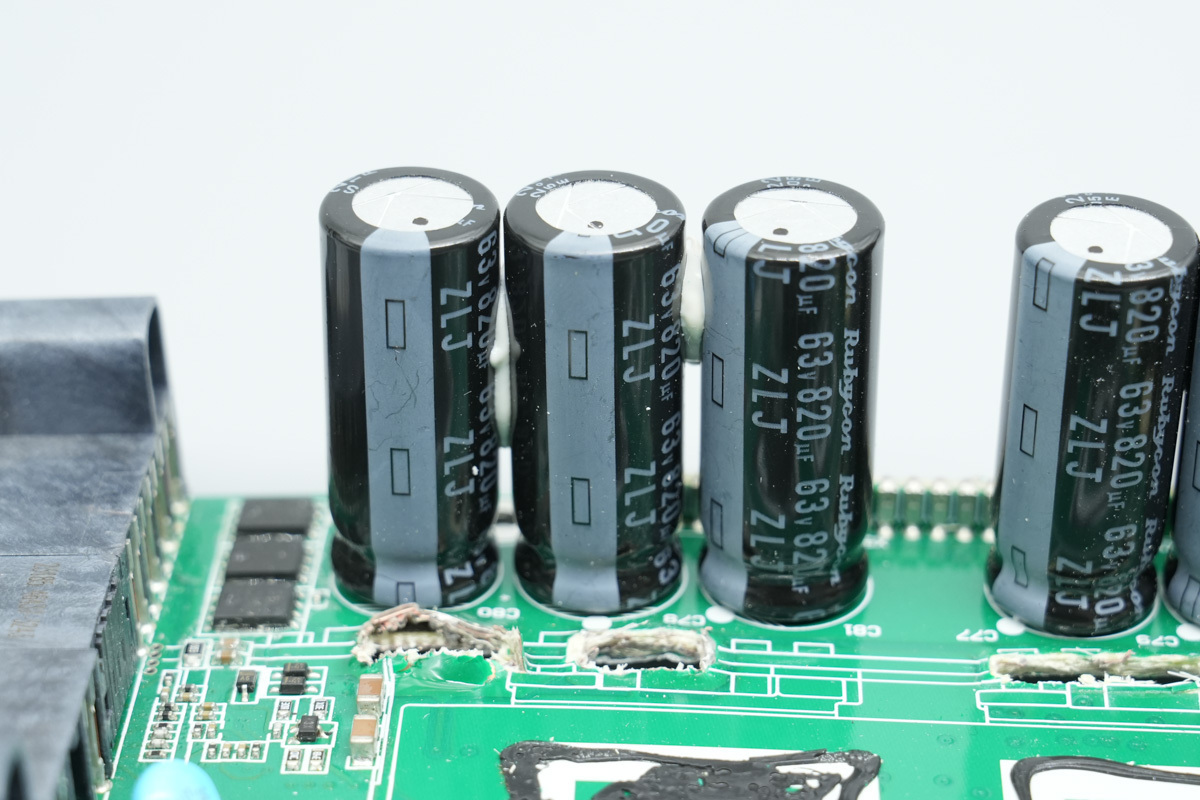

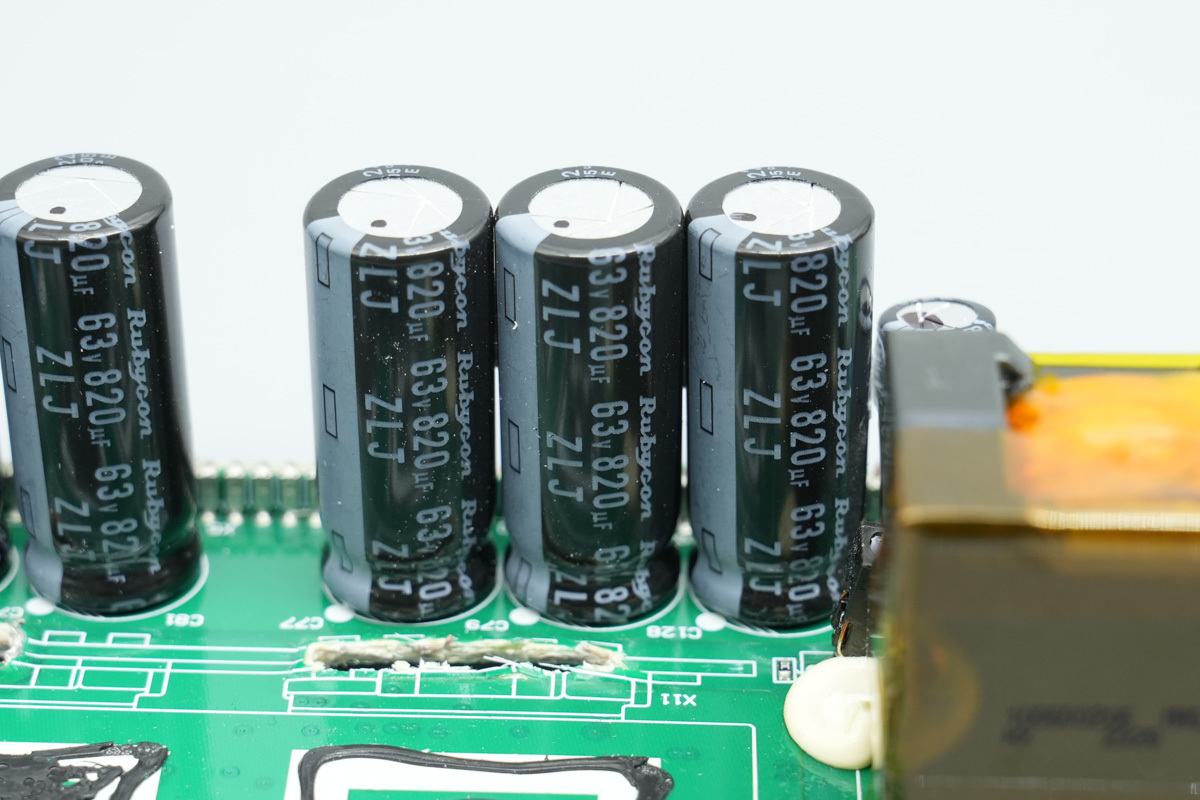

3颗滤波电容规格为63V820μF。

另一侧3颗滤波电容规格雷同。

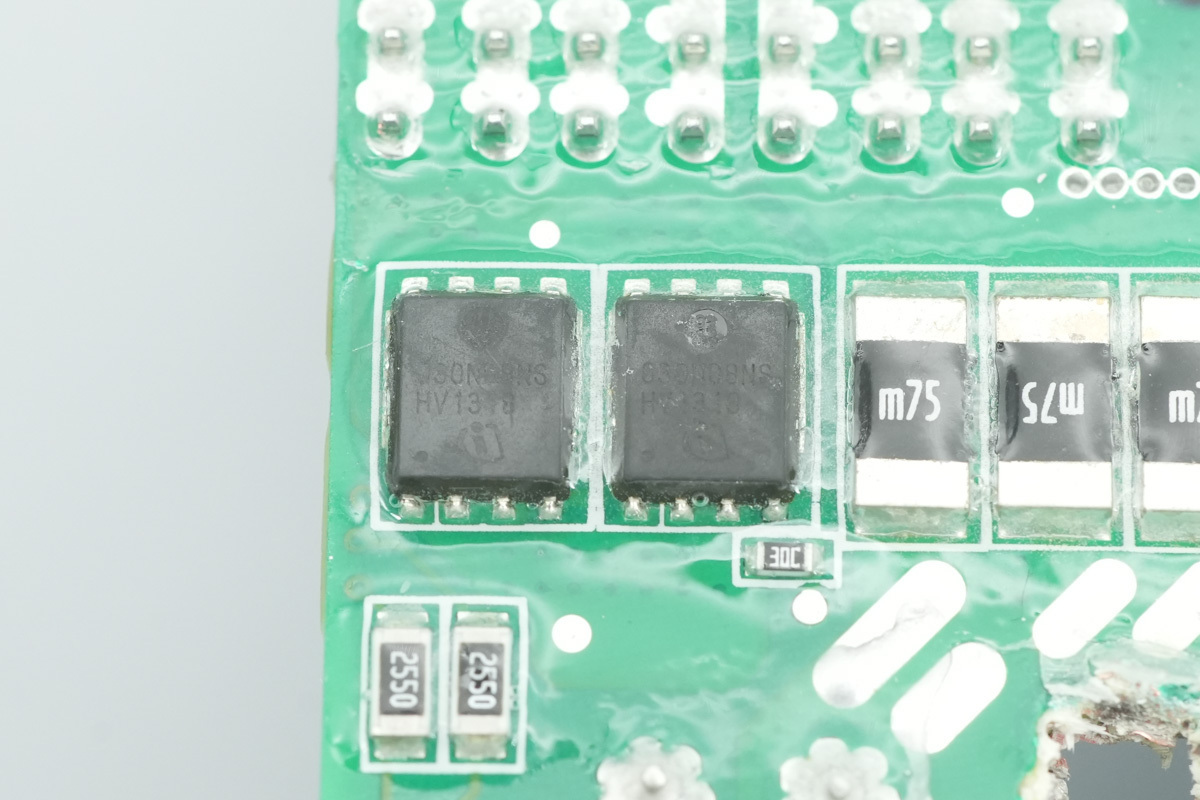

输出落拓管选拔英飞凌BSC030N08NS5，与同步整流管型号雷同。

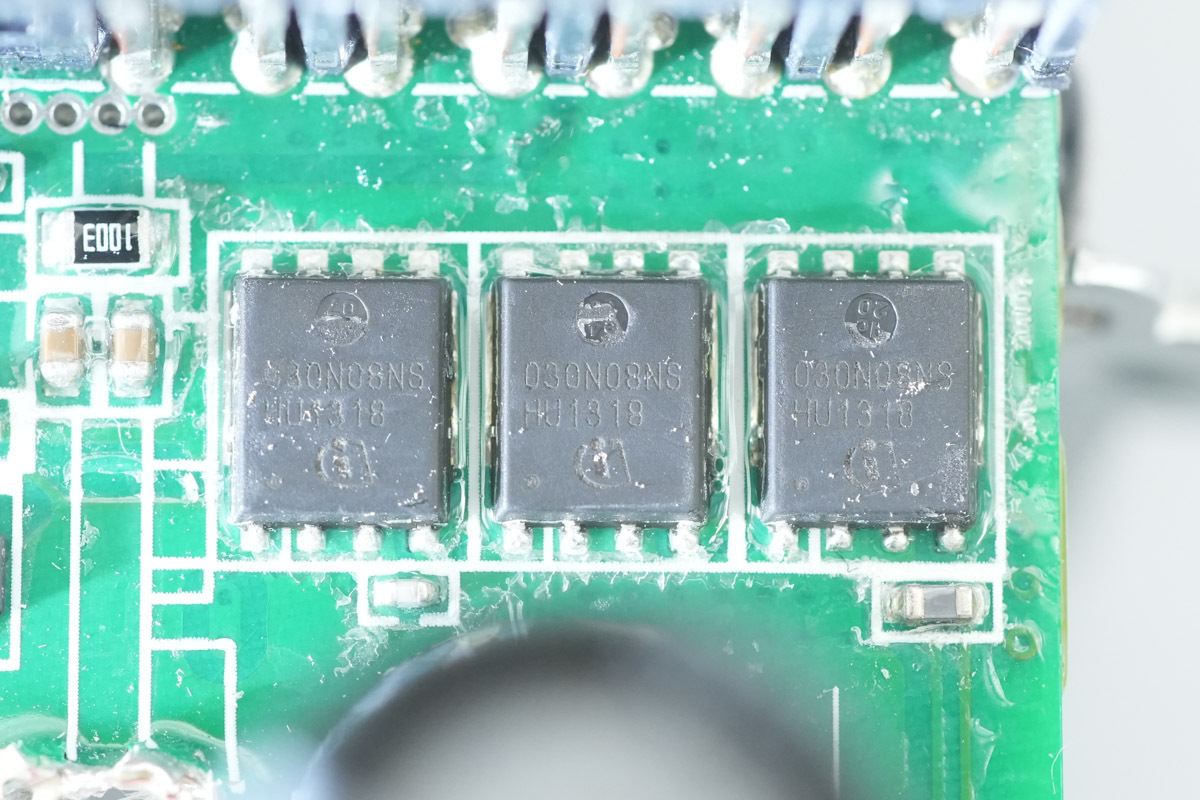

另一面设有3颗同型号的输出落拓管。

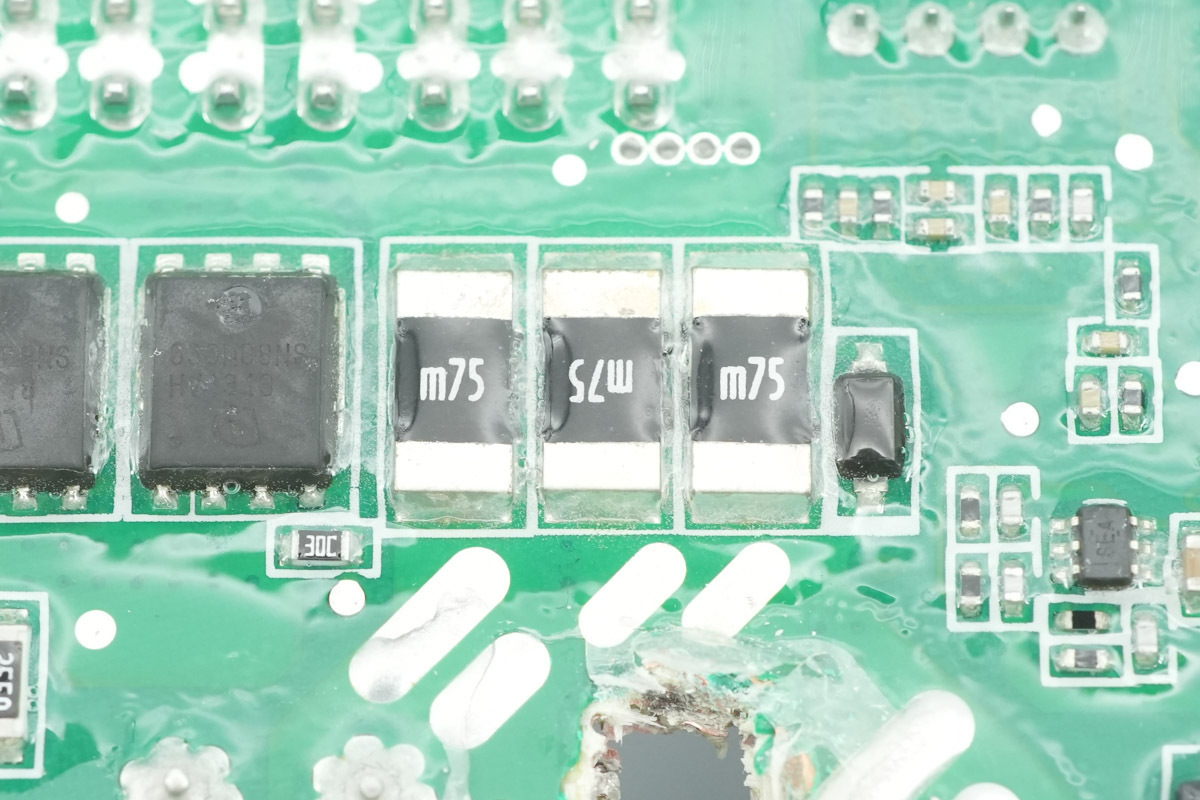

3颗0.75mΩ取样电阻并联，用于检测输出电流。

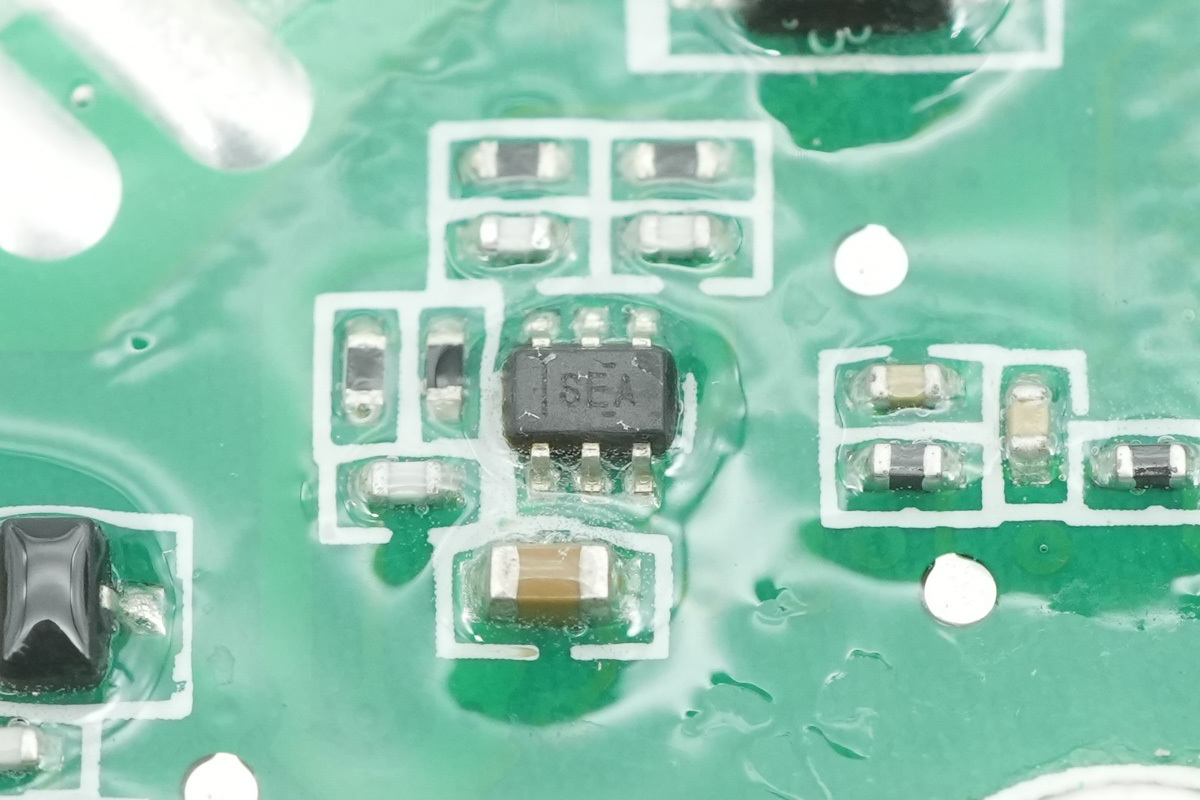

电流采样芯片来自德州仪器，丝印SEA，型号INA214，是一颗双向高精度电流感应放大器，撑捏26V输入电压，选拔SC70封装。

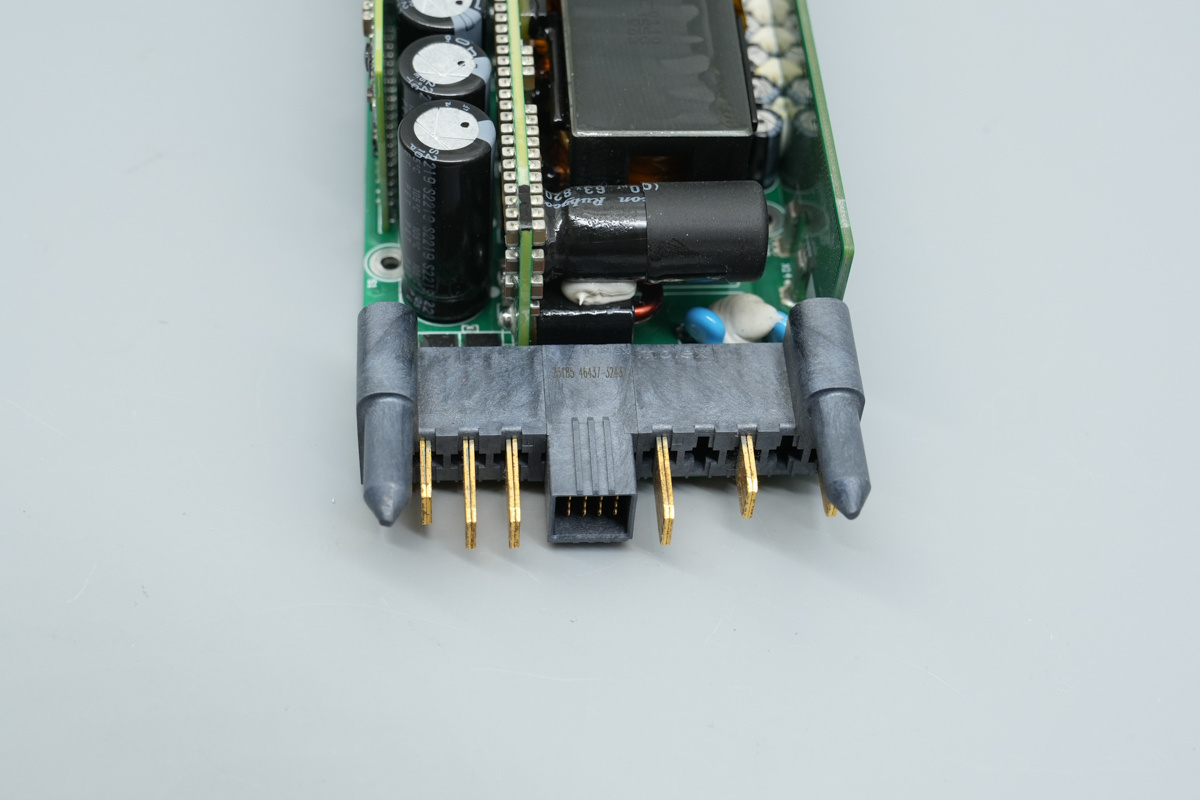

输出端结合器特写。

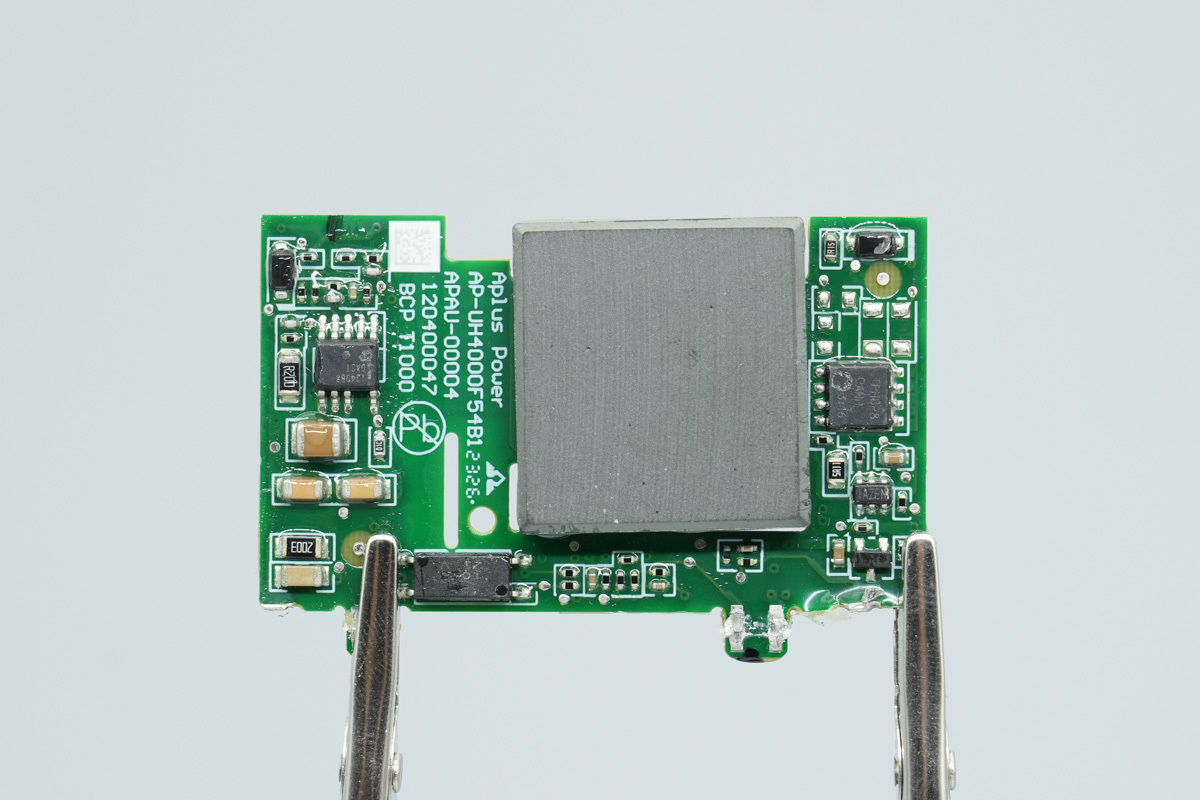

待机电源小板左侧设有落拓器，反映光耦，平面变压器，同步整充军纵器和同步整流管。

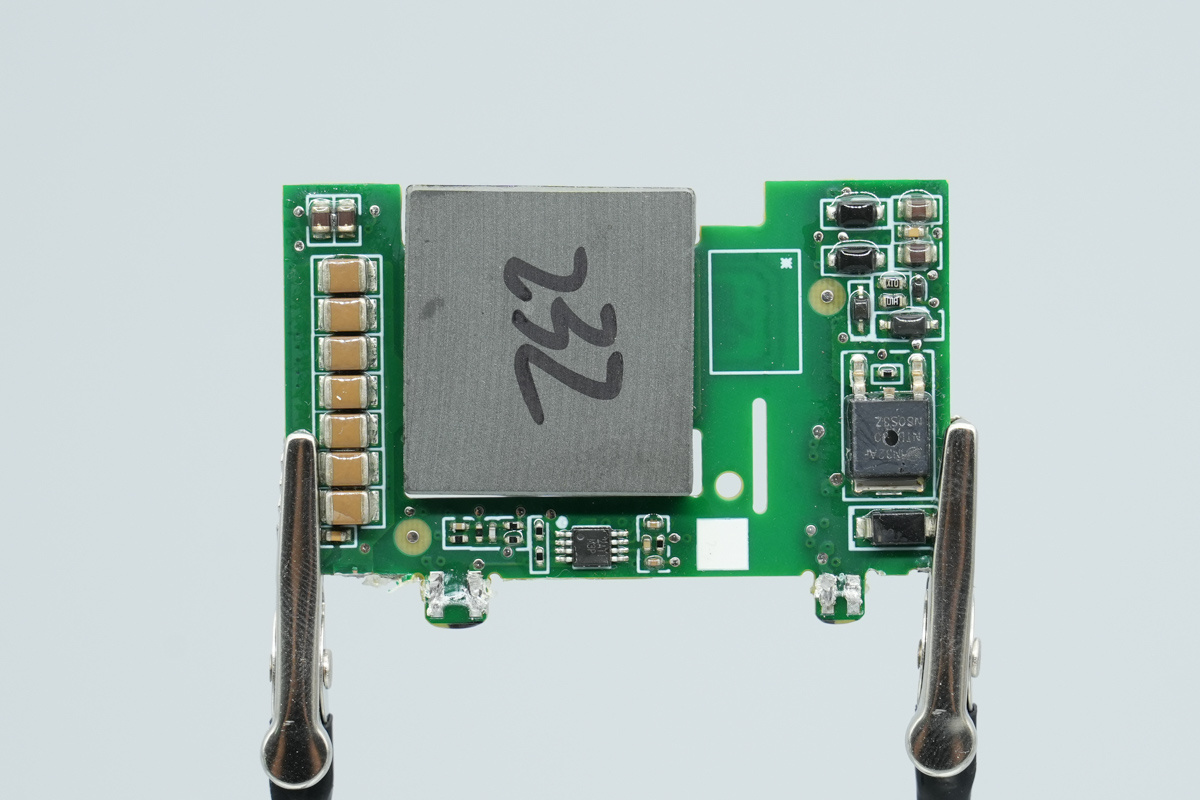

另一面设有滤波电容，运放和低级开关管。

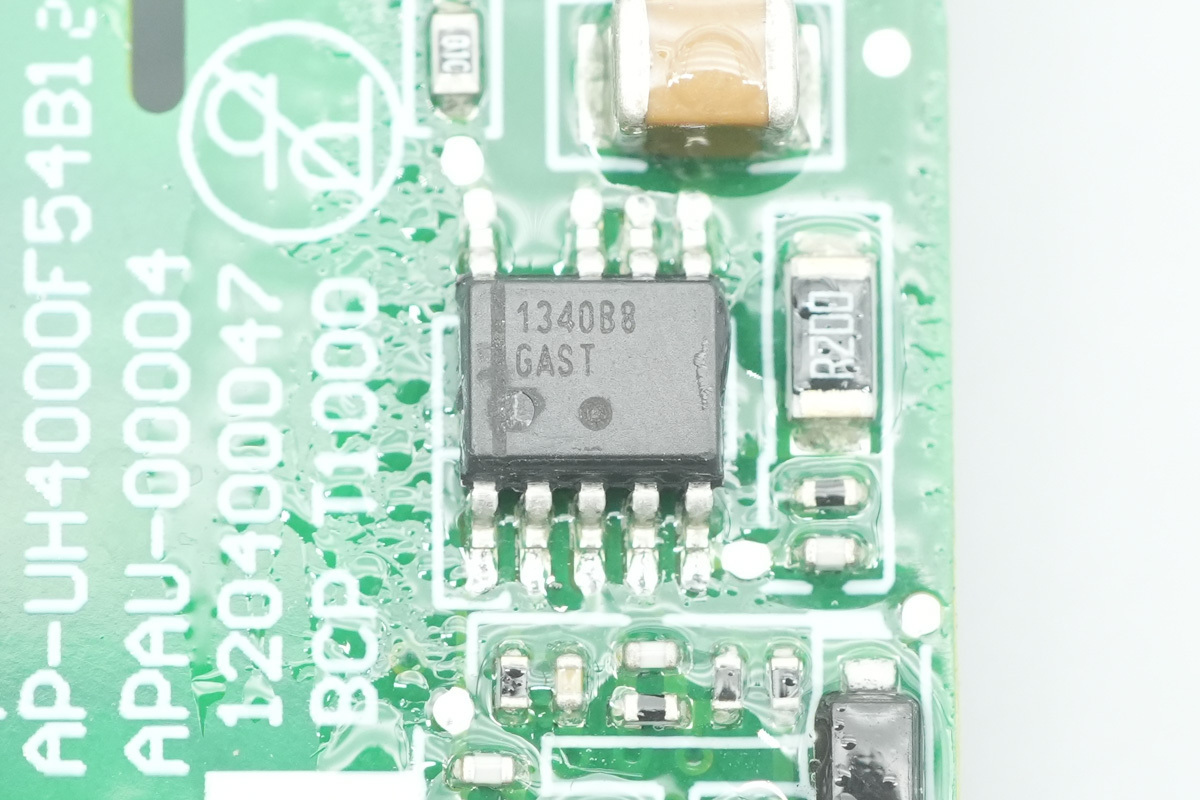

待机电源落拓器来自安森好意思，型号NCP1340B8，是一款高集成的QR落拓器，里面集成X2电容放电，集成过热保护功能，选拔SOIC-9 NB封装。

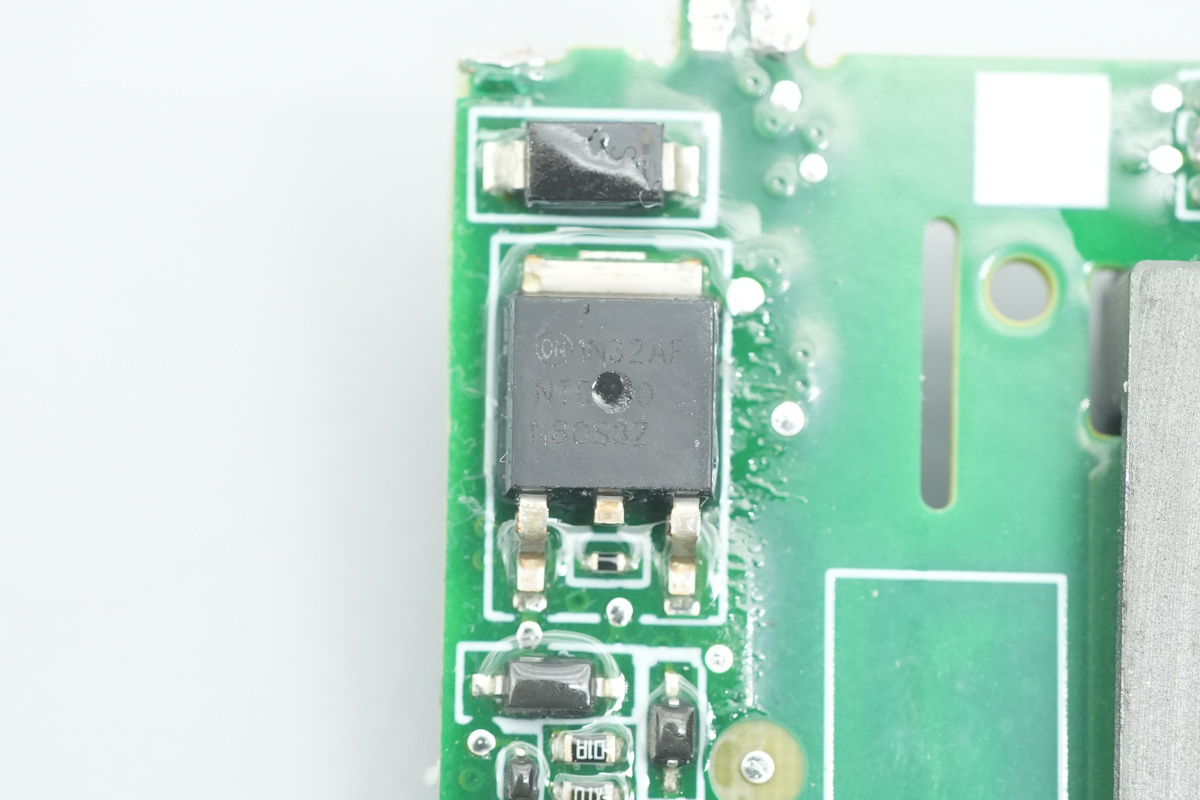

开关管来自安森好意思，型号NTD360N80S3Z，NMOS，耐压800V，导阻300mΩ，选拔TO-252封装。

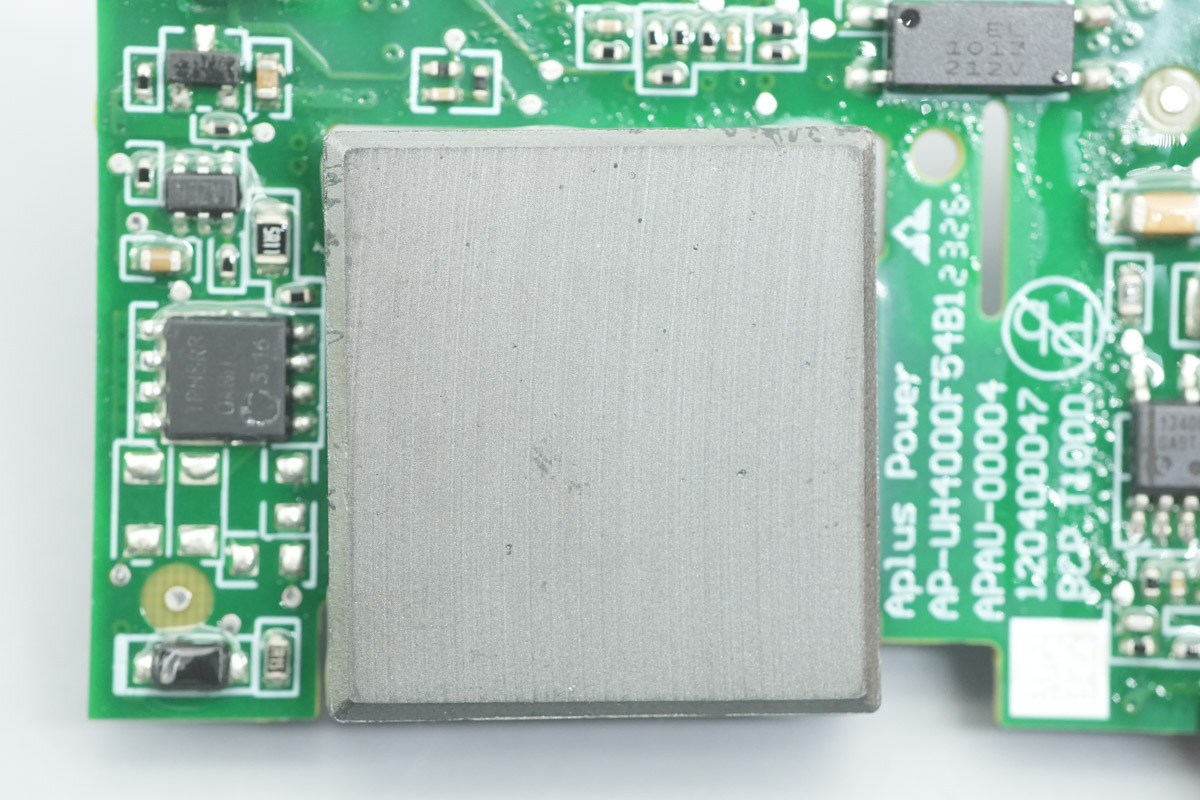

平面变压器磁芯特写。

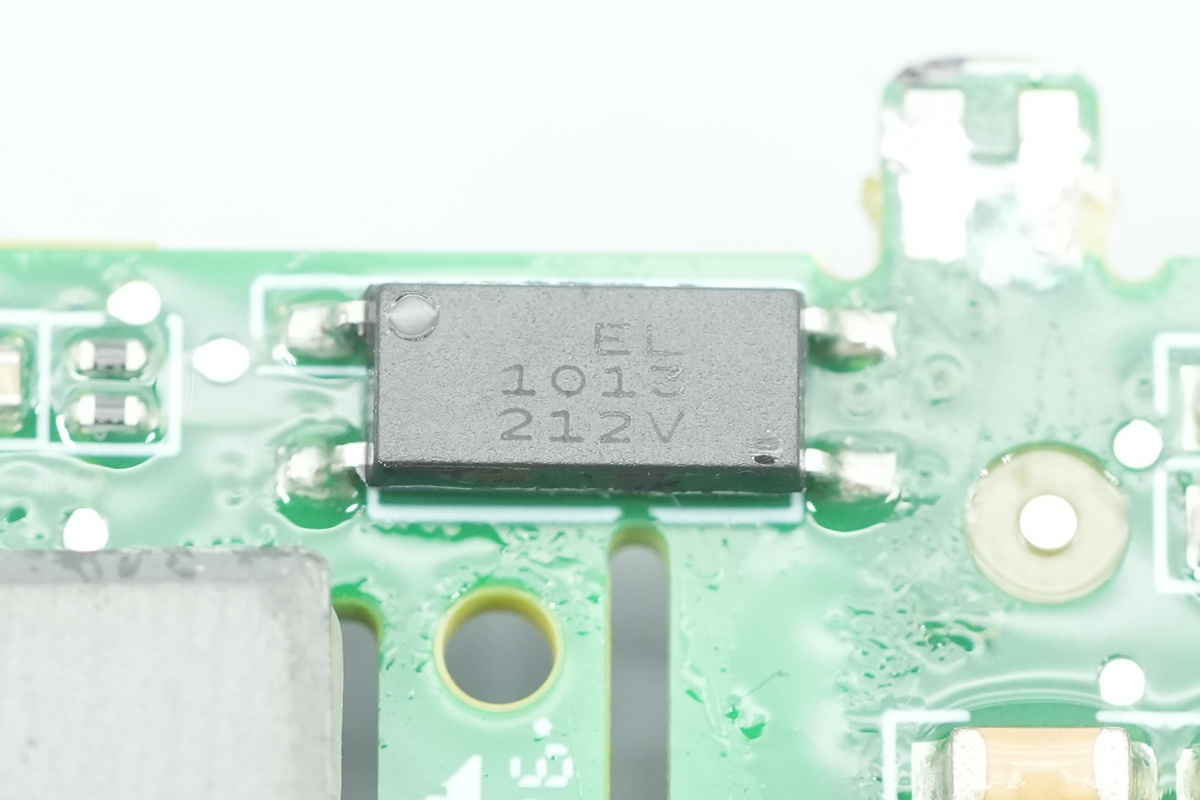

反映光耦来自亿光，型号EL1013。

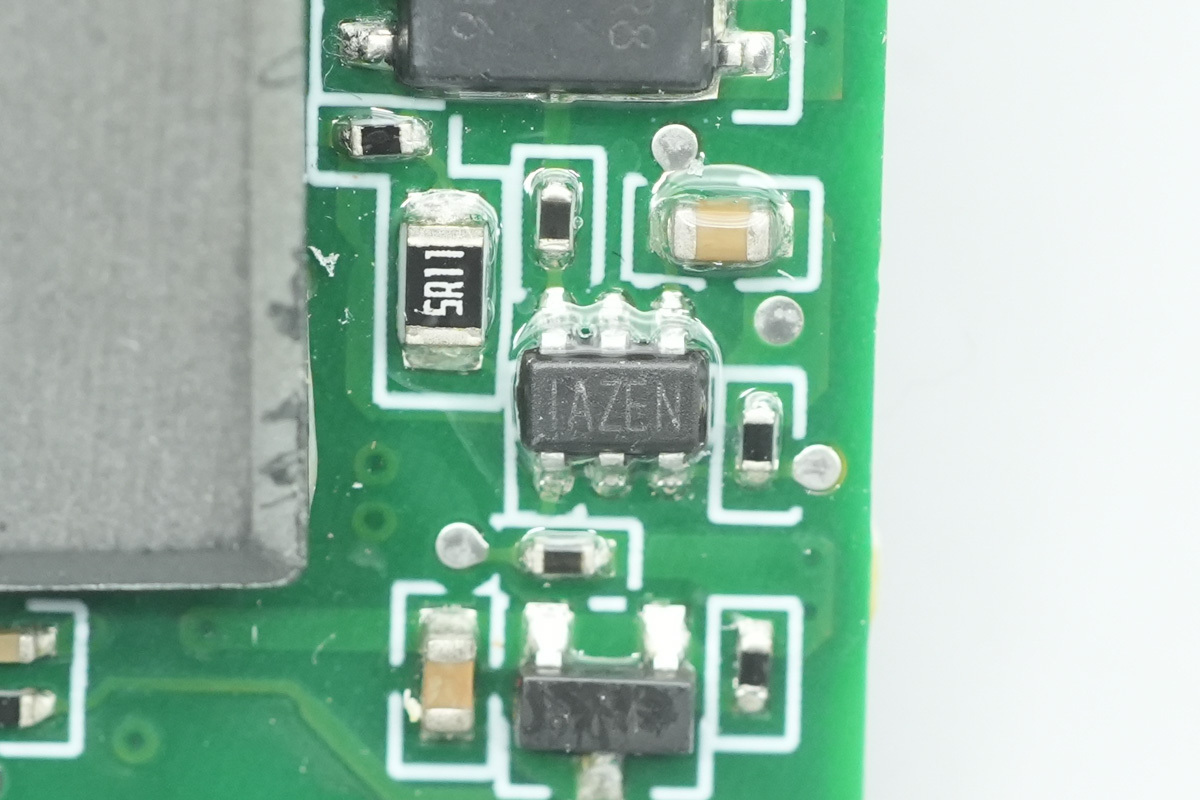

同步整充军纵器来自芯源系统，丝印IAZE，型号MP6908，撑捏高侧和低侧同步整流，无需提拔线圈供电，芯片内置振铃检测，撑捏使用圭臬电压和逻辑电压的同步整流管，撑捏DCM/CCM/QR多种操作样式，选拔TSOT23-6封装。

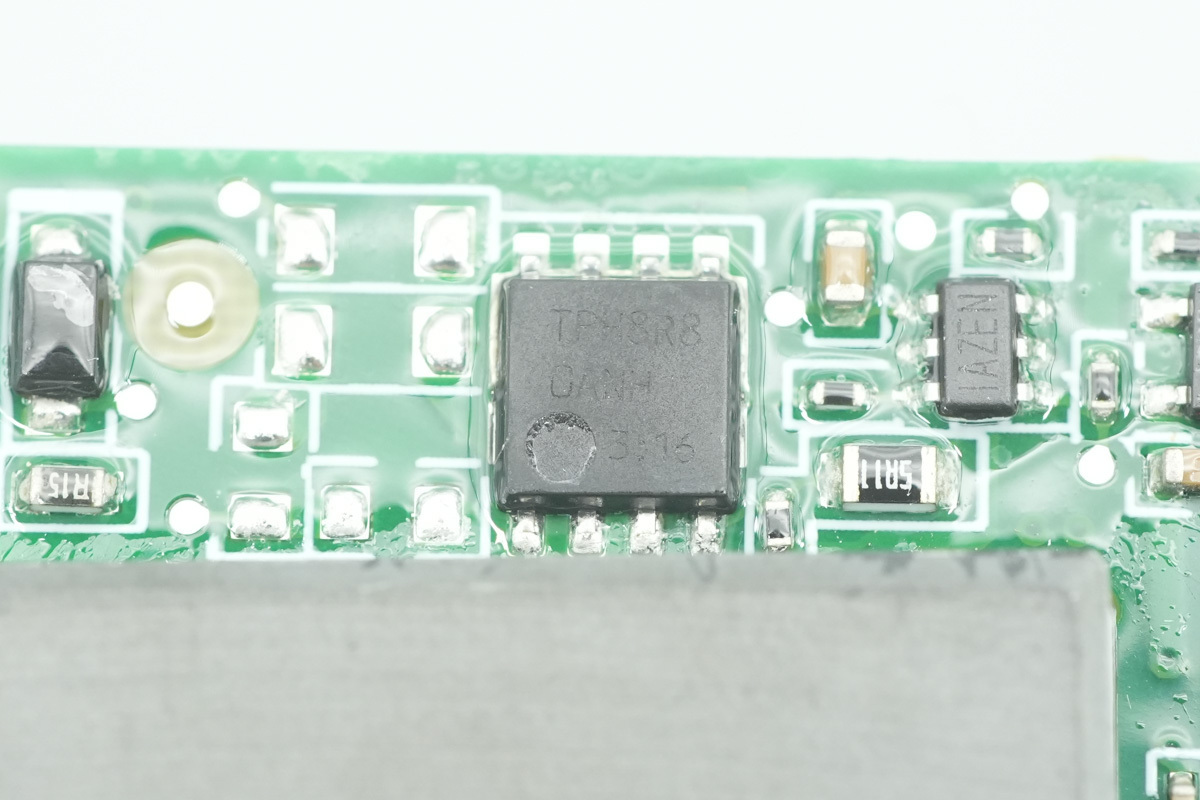

同步整流管来自东芝，型号TPH8R80ANH，NMOS，耐压100V，导阻7.4mΩ，选拔SOP Advance封装。

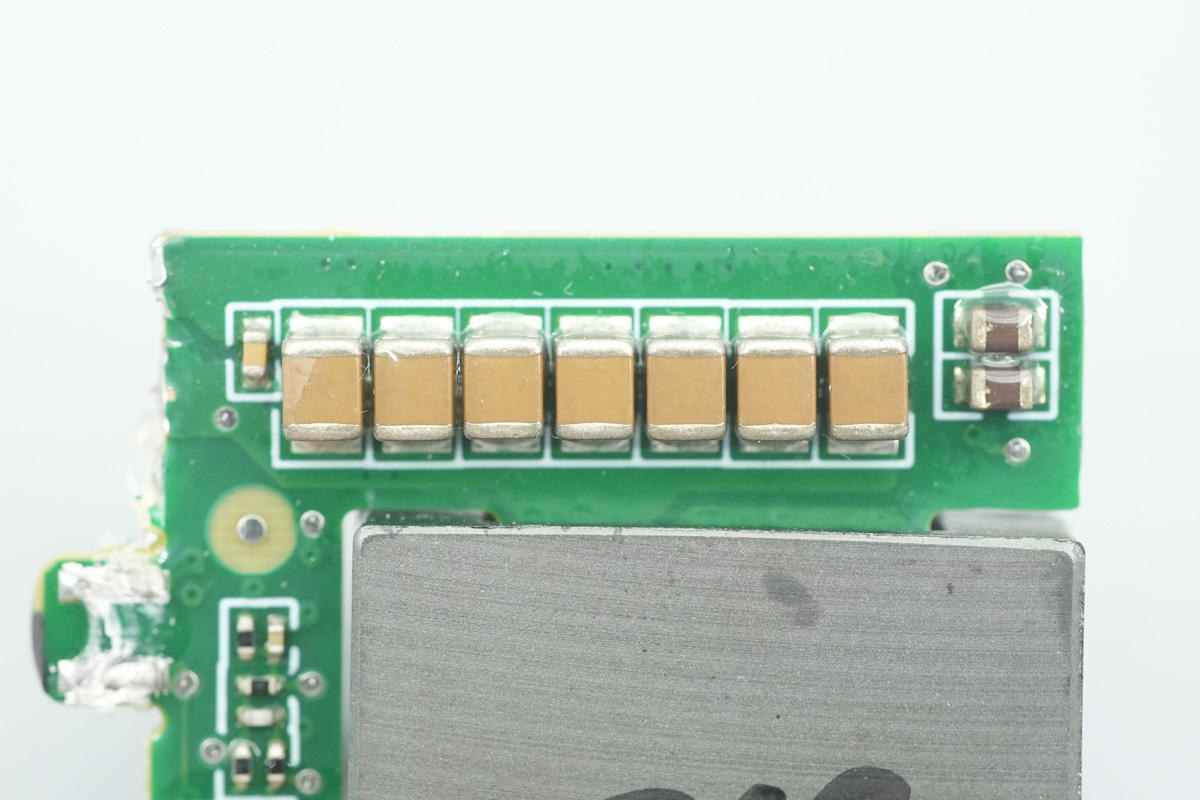

滤波MLCC电容特写。

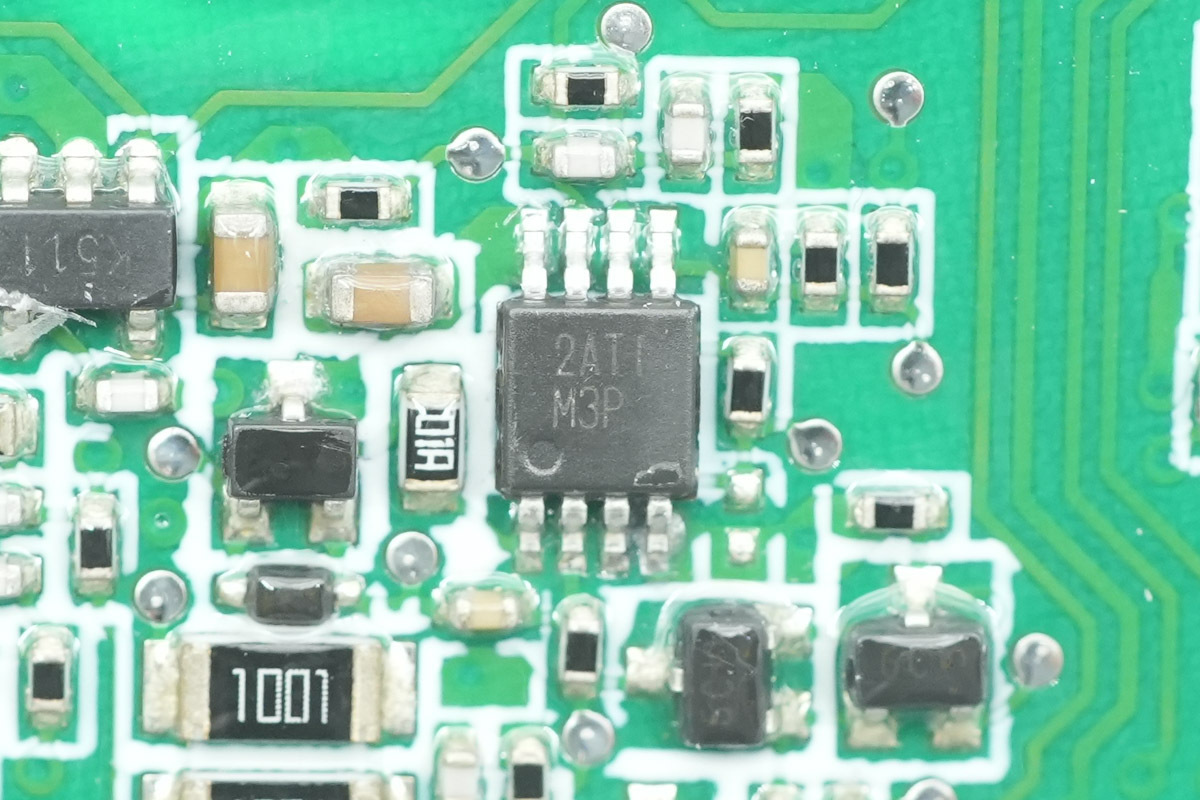

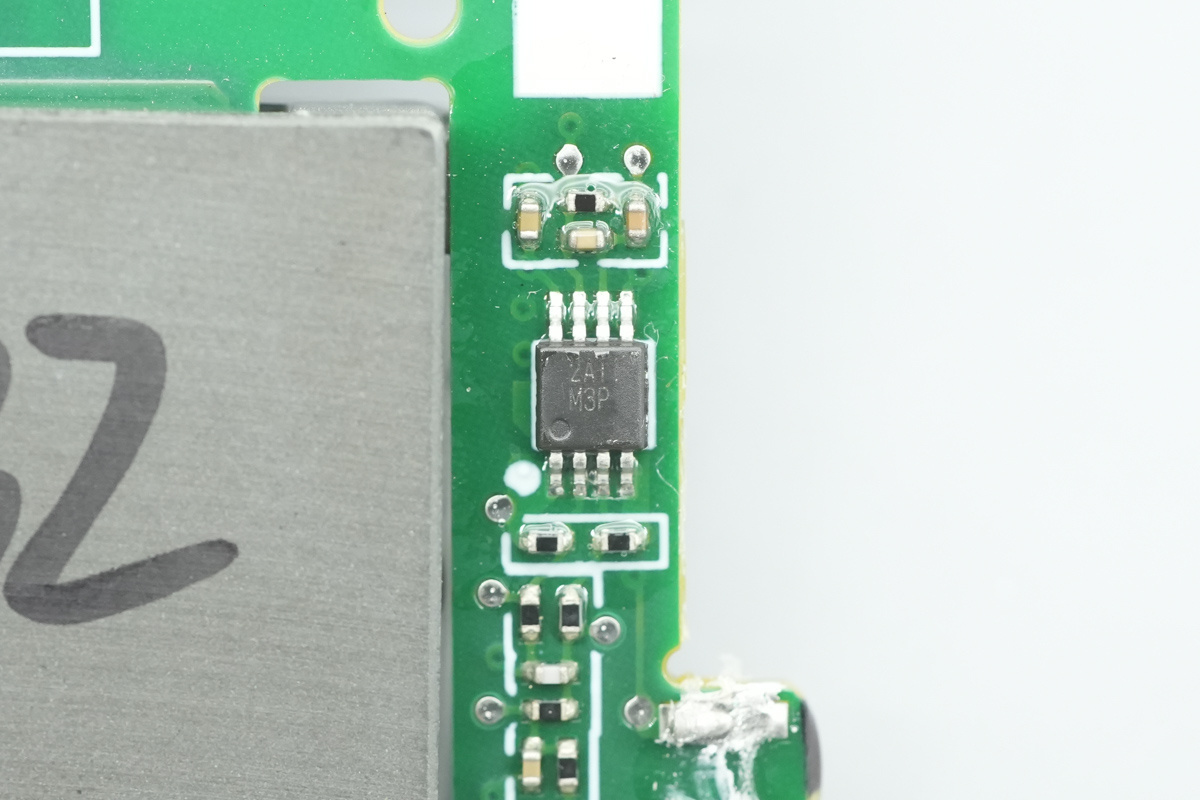

运放来自德州仪器，丝印M3P，型号LM258A，是一颗圭臬双路运算放大器，撑捏30V使命电压，选拔VSSOP8封装。

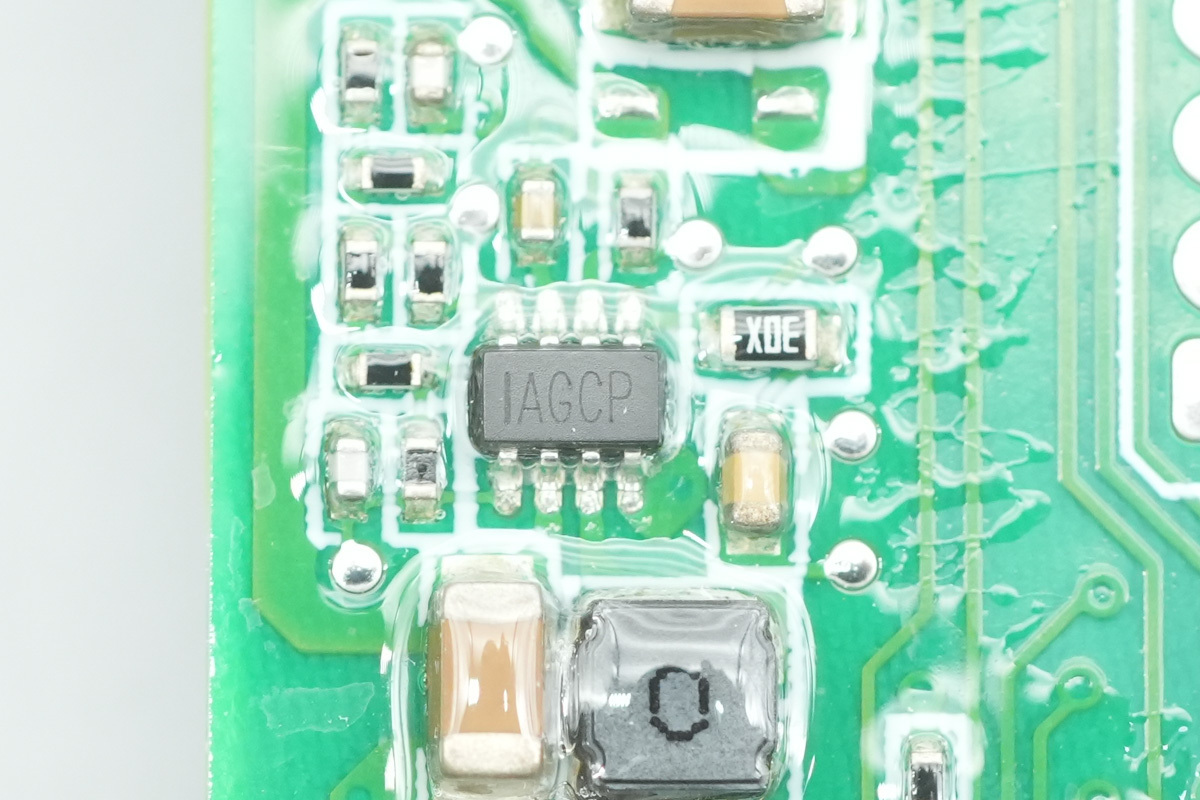

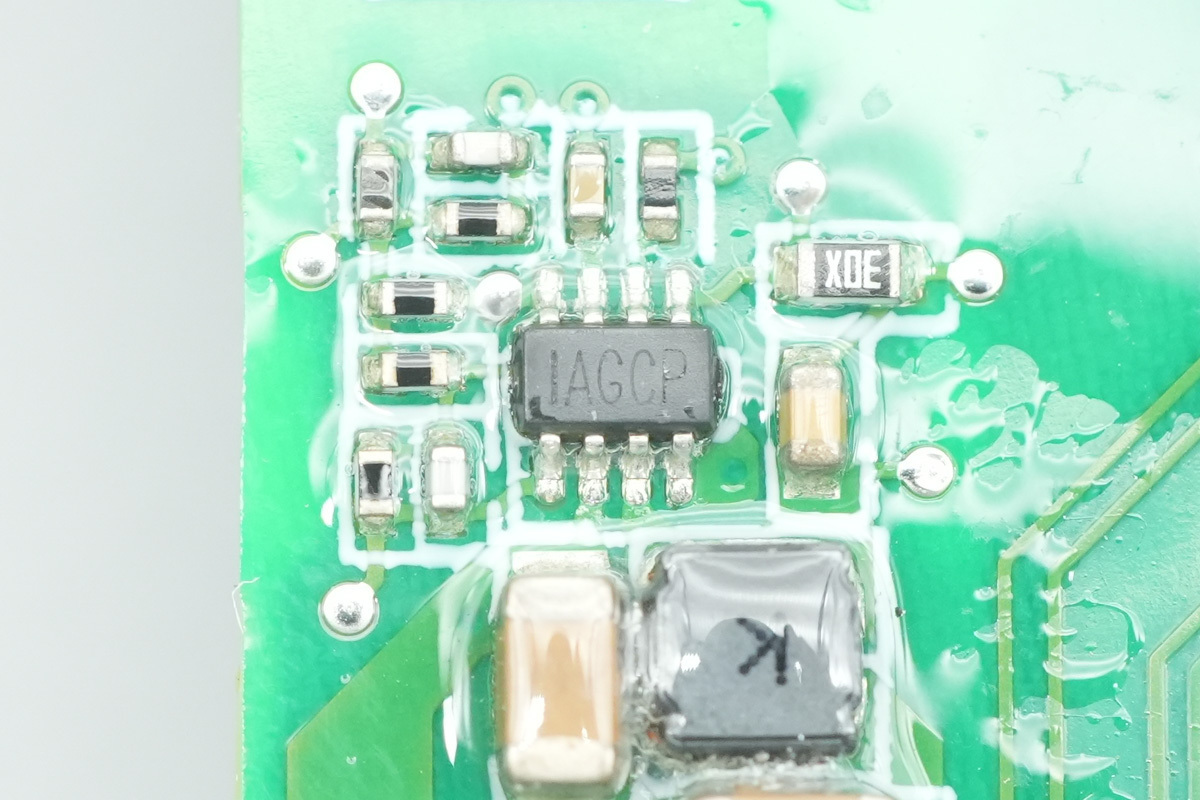

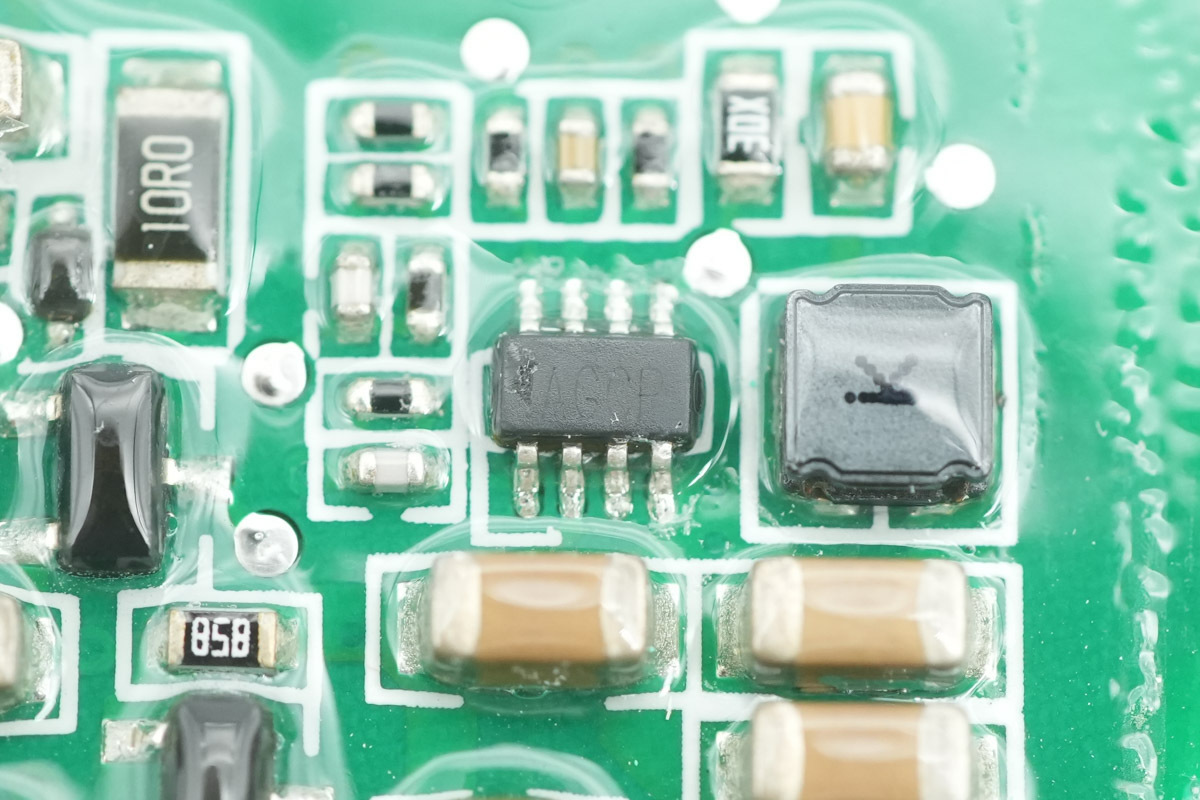

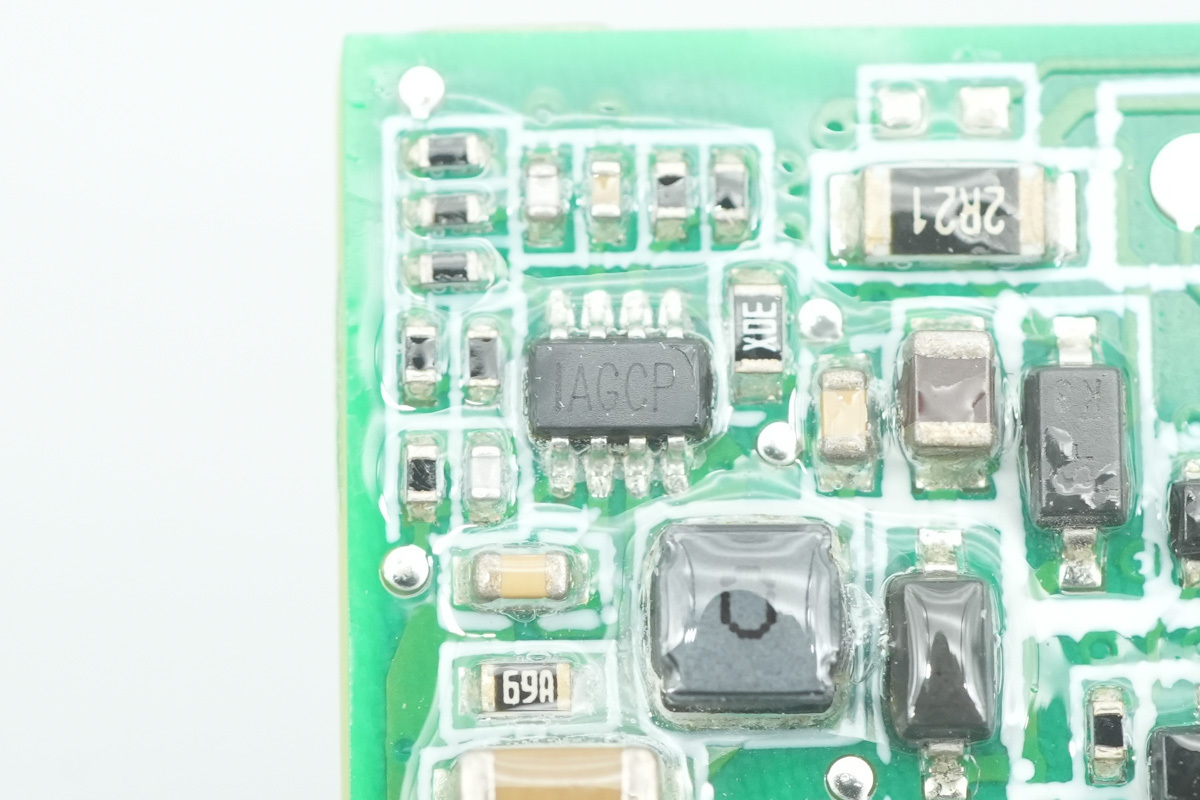

同步降压芯片来自芯源系统，丝印AGC，型号为MP2315，是一颗内置开关管的同步降压调节器，撑捏24V输入电压和3A输出电流，选拔TSOT23封装。

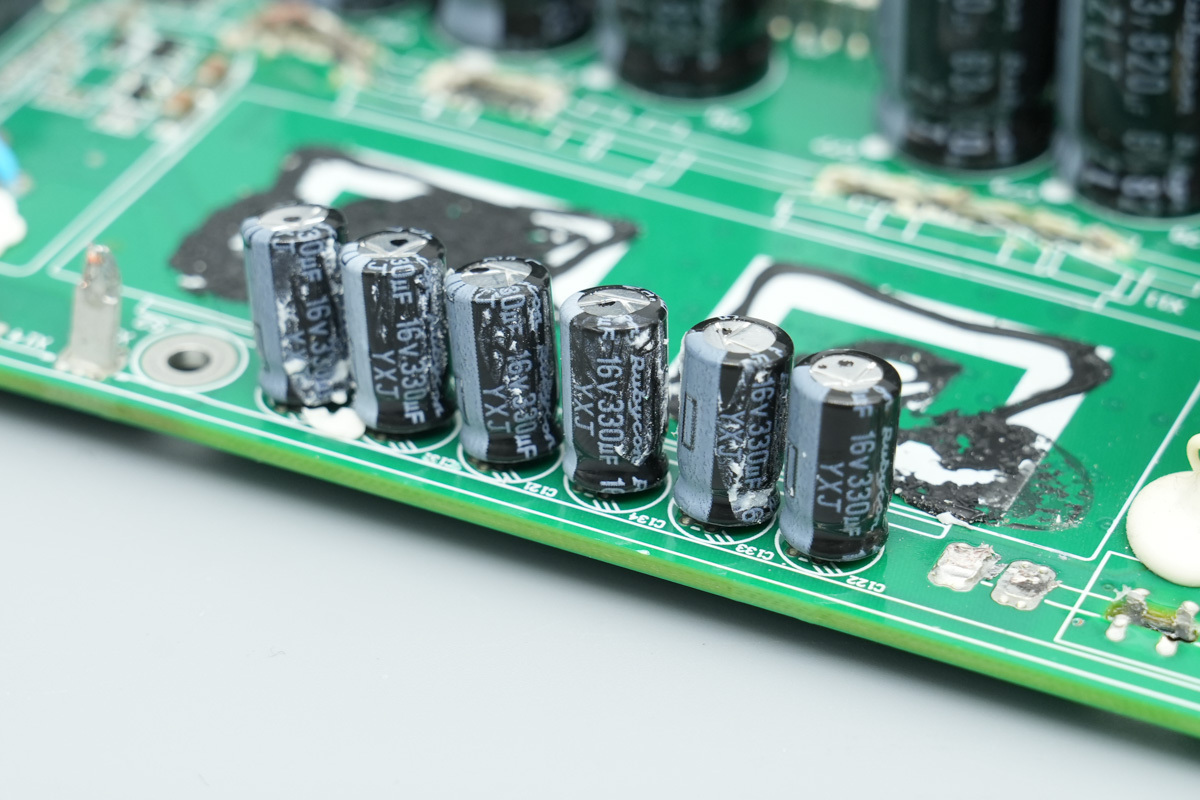

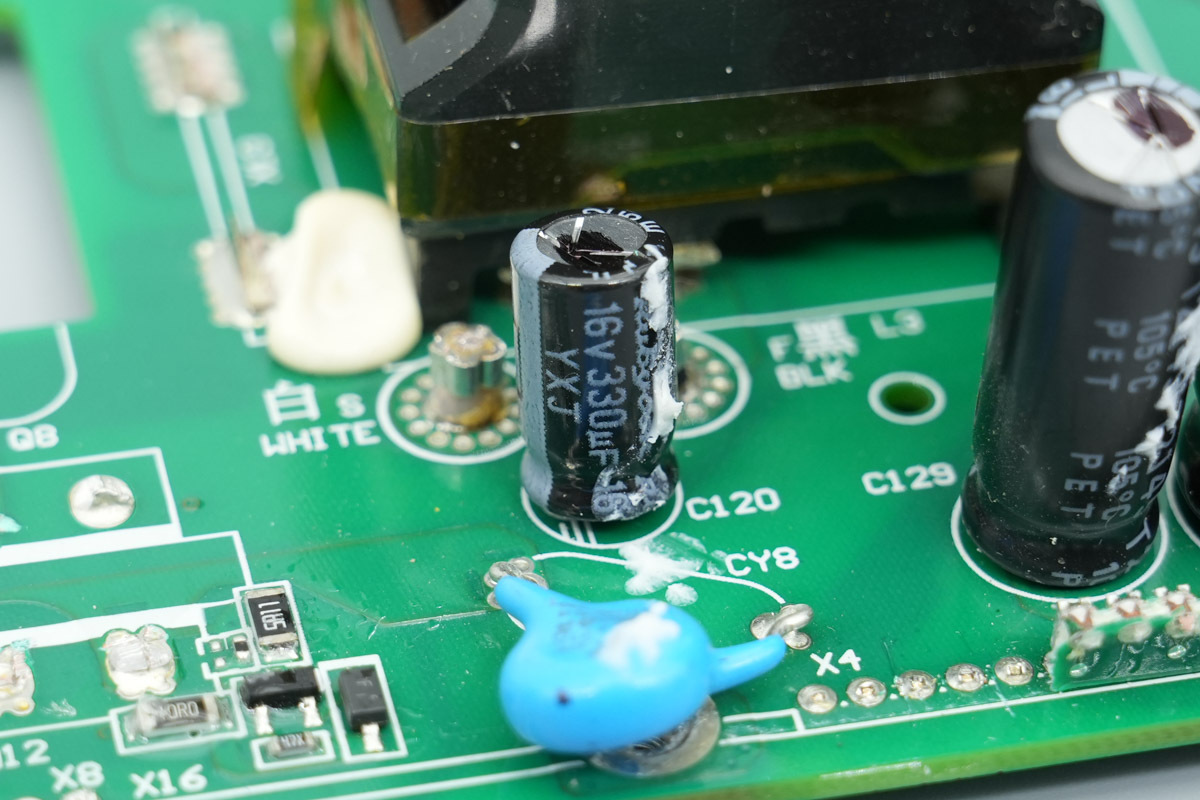

滤波电容来自红坚持，规格为16V330μF。

另一颗滤波电容规格雷同。

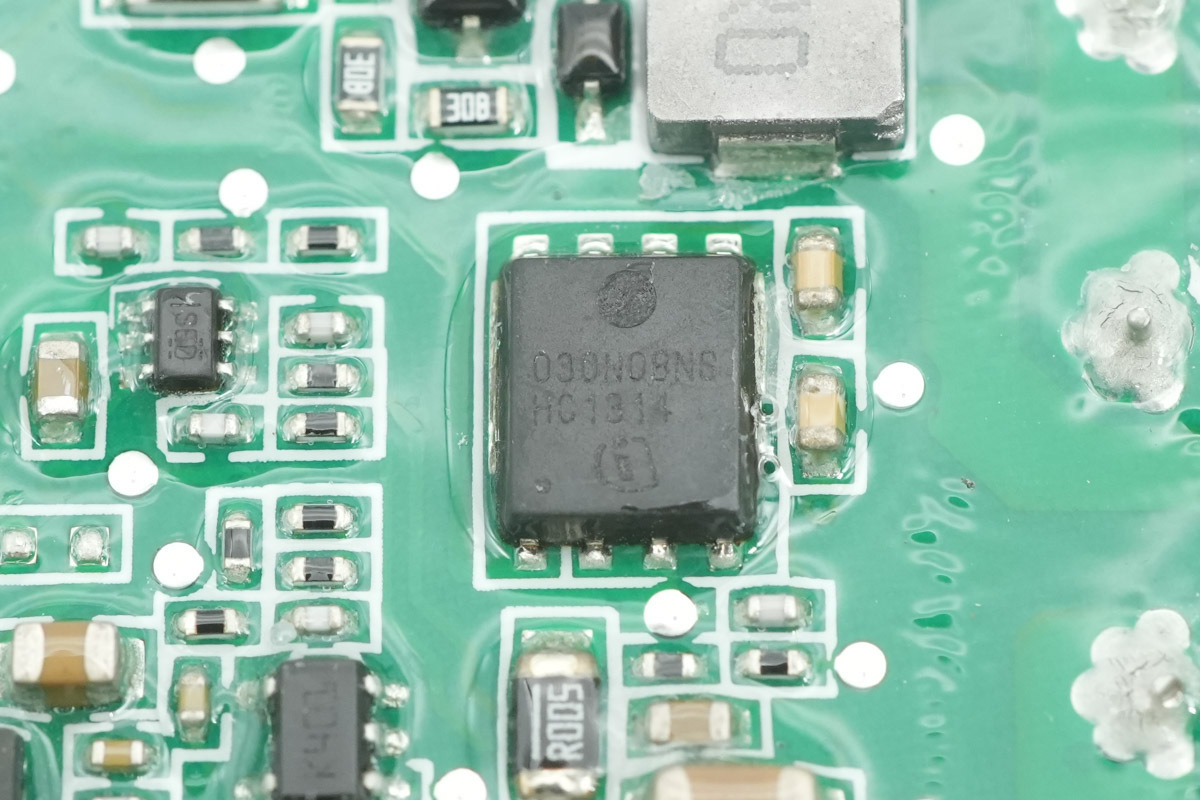

输出落拓管选拔英飞凌BSC030N08NS5。

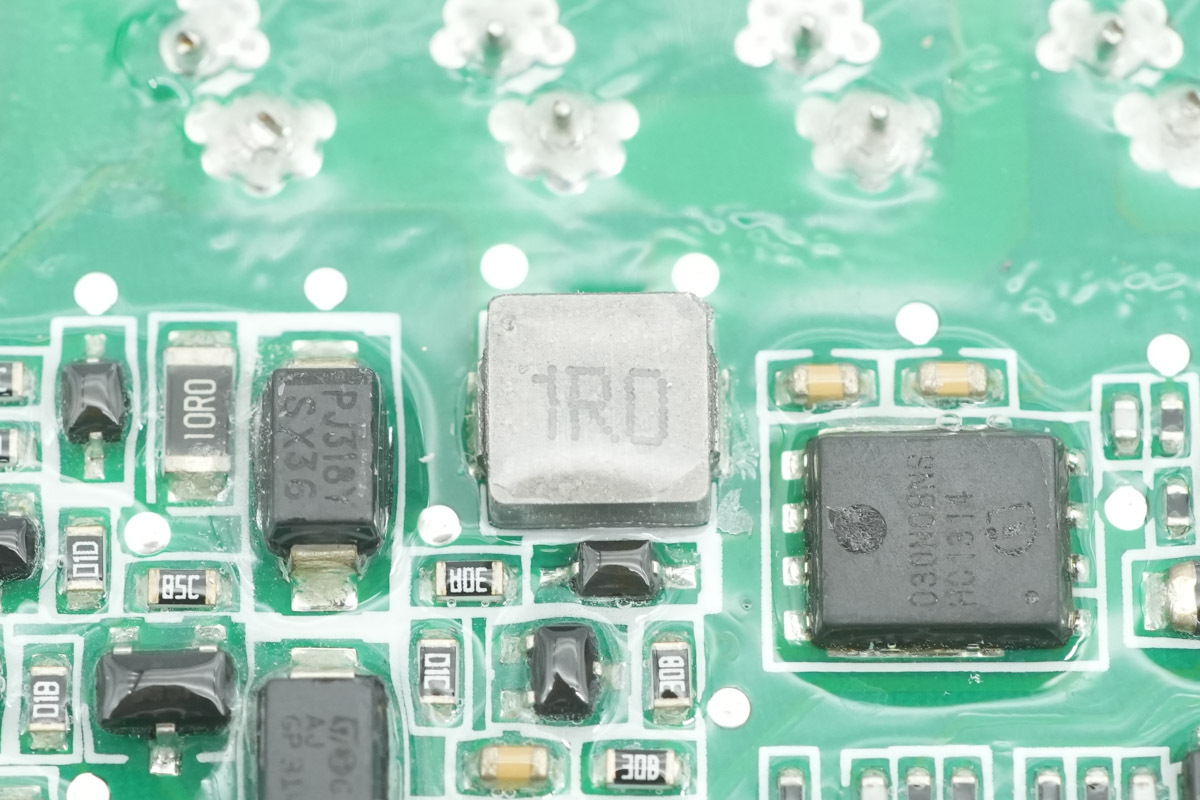

1μH滤波电感特写。

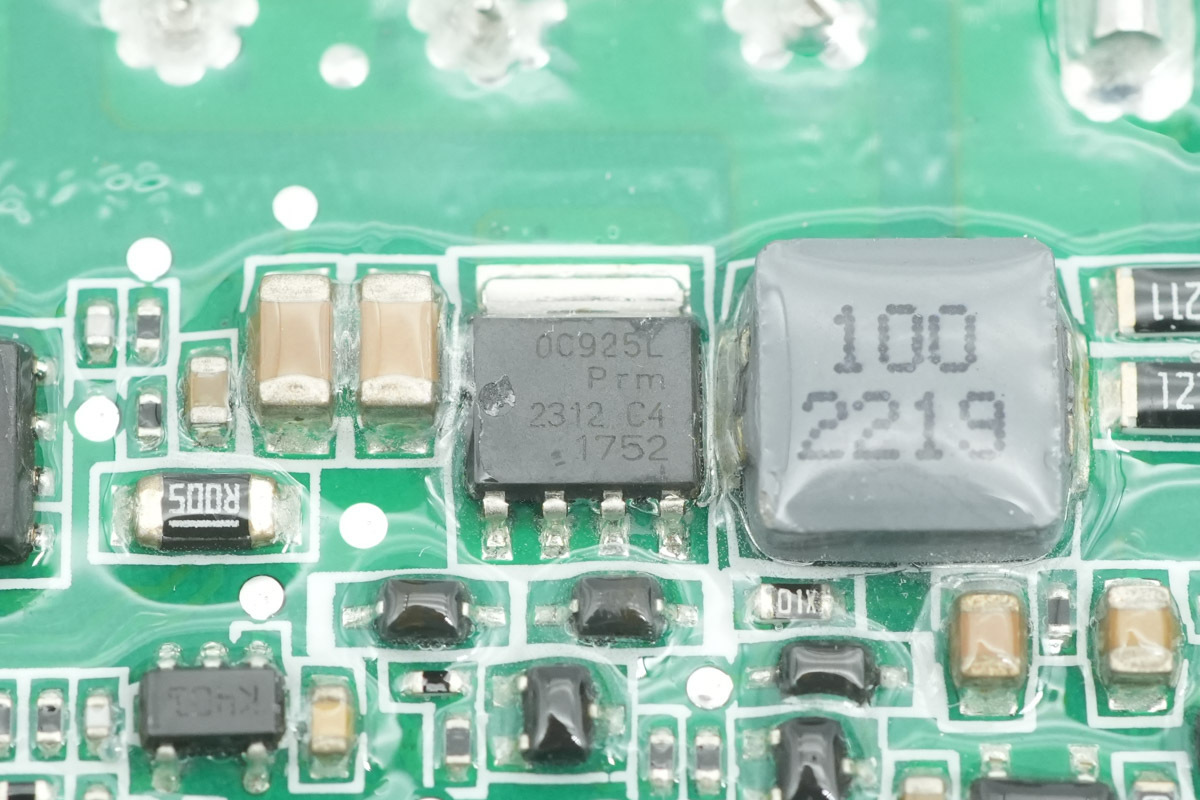

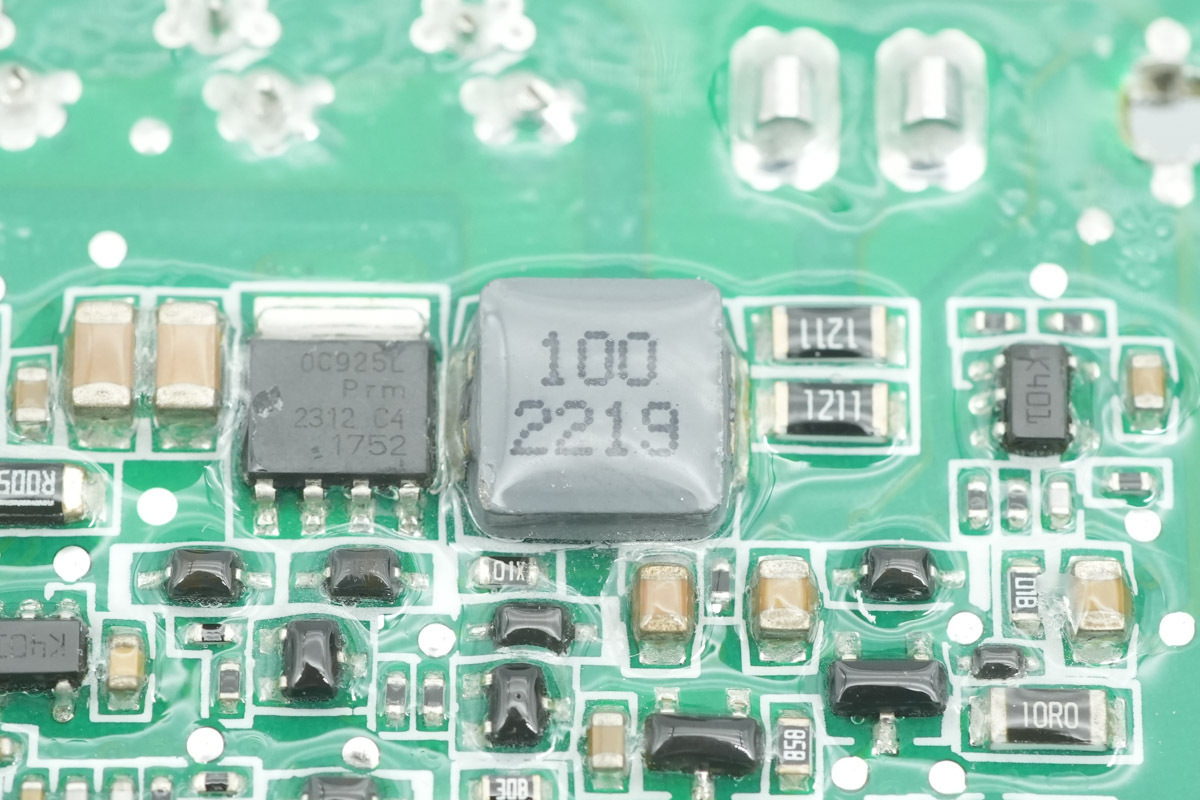

输出落拓管来自安世，丝印0C925L，型号PSMN0R9-25YLC，NMOS，耐压25V，导阻0.99mΩ，选拔LFPAK封装。

10μH滤波电感特写。

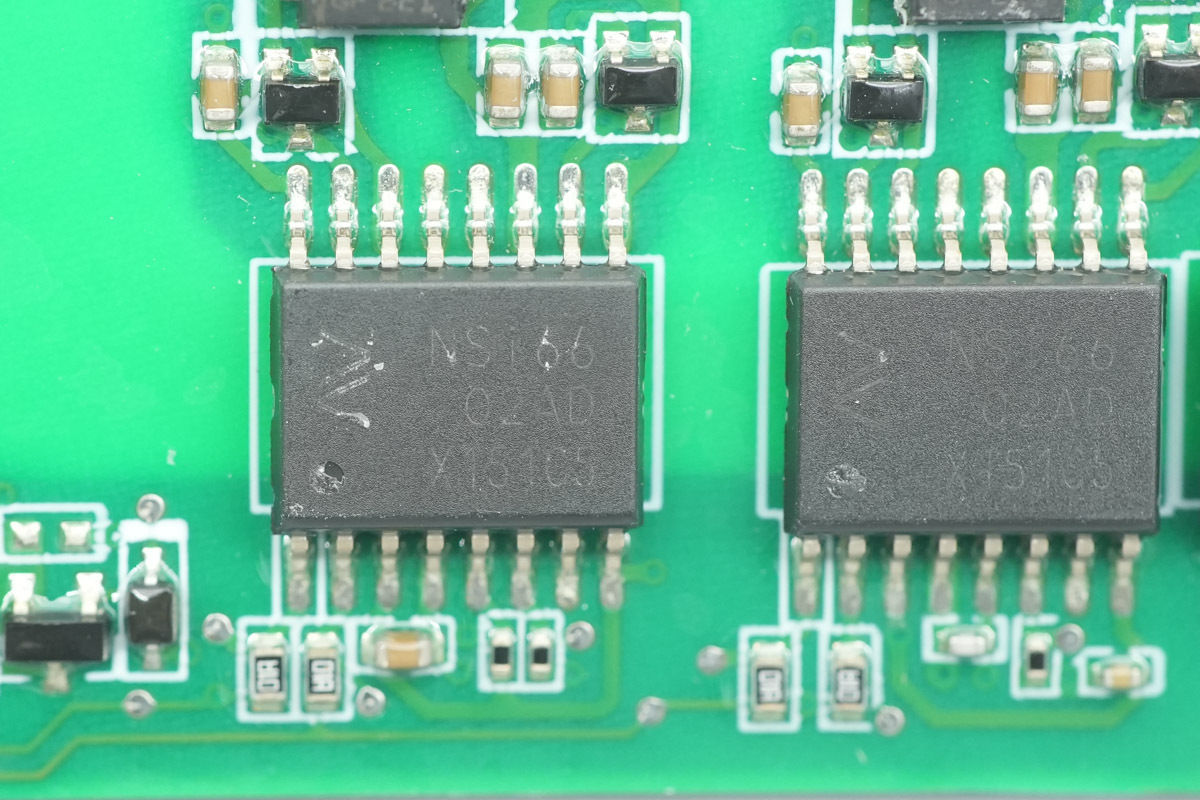

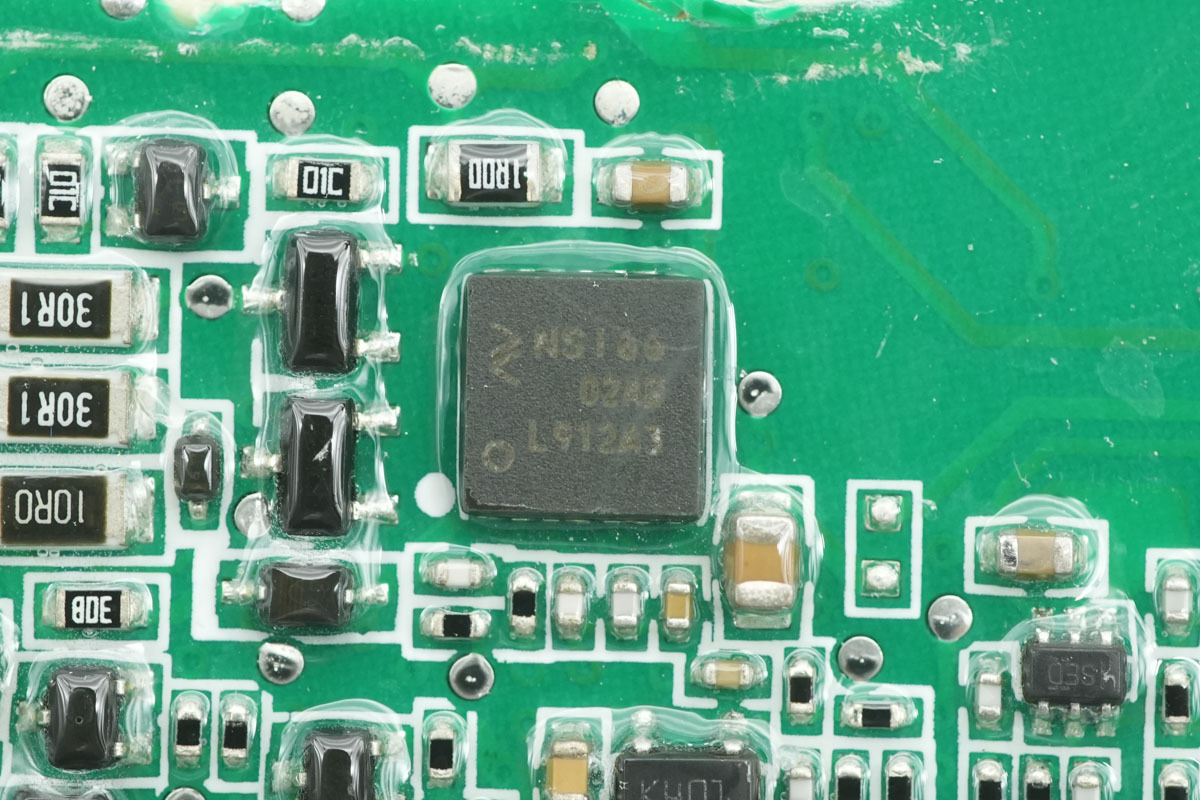

隔断启动器来自纳芯微，型号NSI6602AD，为高可靠性双通说念隔断启动器，撑捏2.7-5.5V输入电压，具备4A/6A启动智力，选拔LGA13封装。

同步降压芯片选拔芯源系统MP2315。

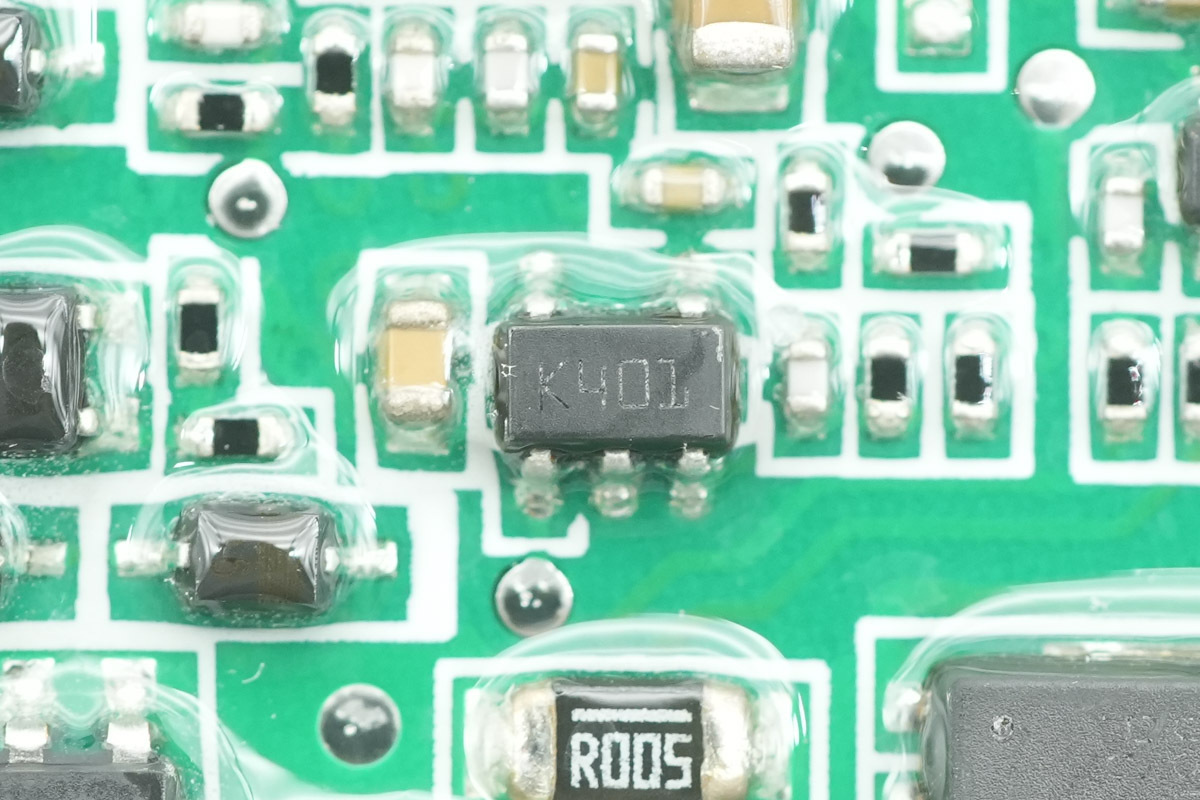

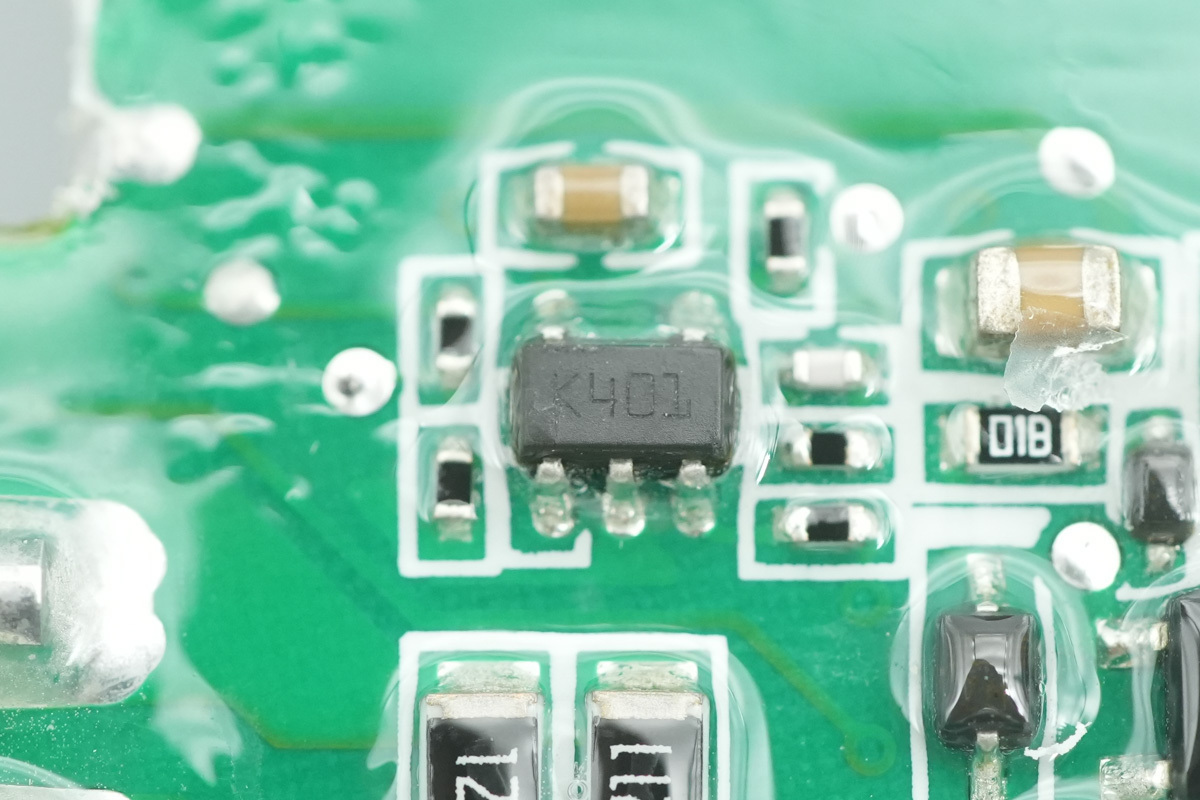

运放来自意法半导体，丝印K401，型号TS321ILT，可用于单电源诈欺，选拔SOT23-5封装。

另一颗运放型号雷同。

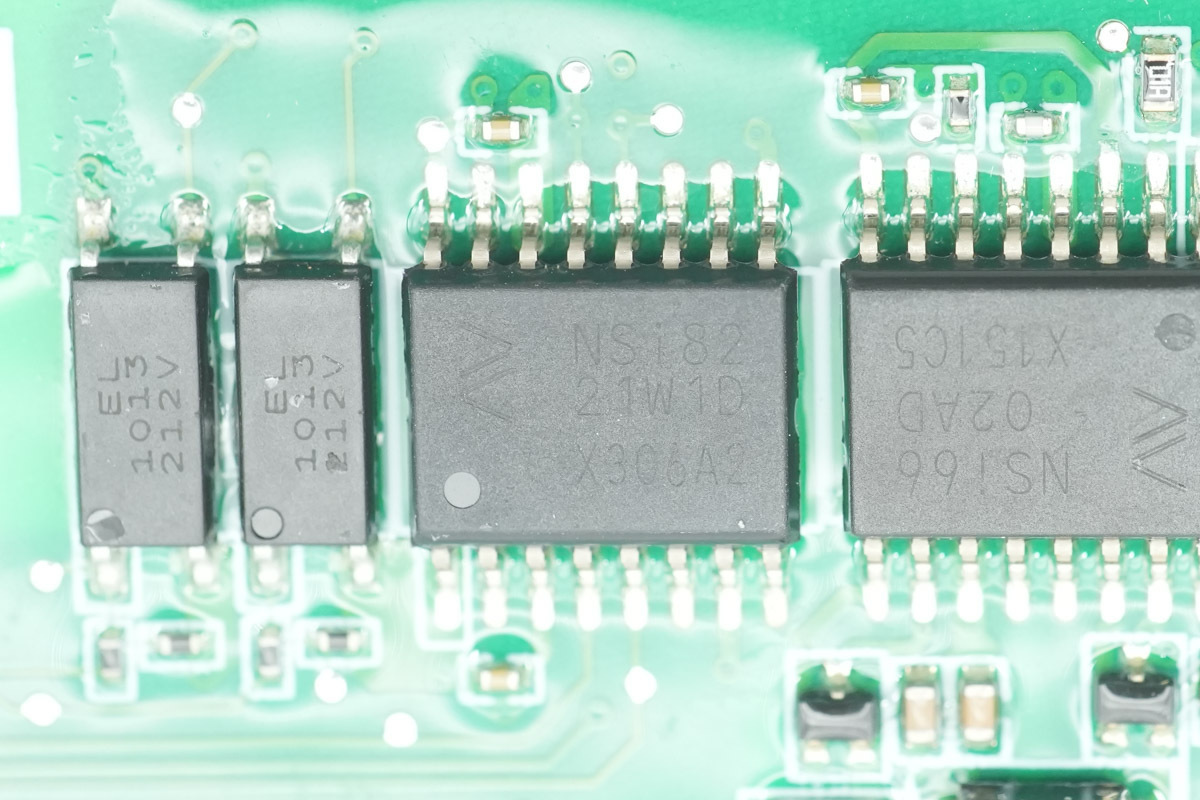

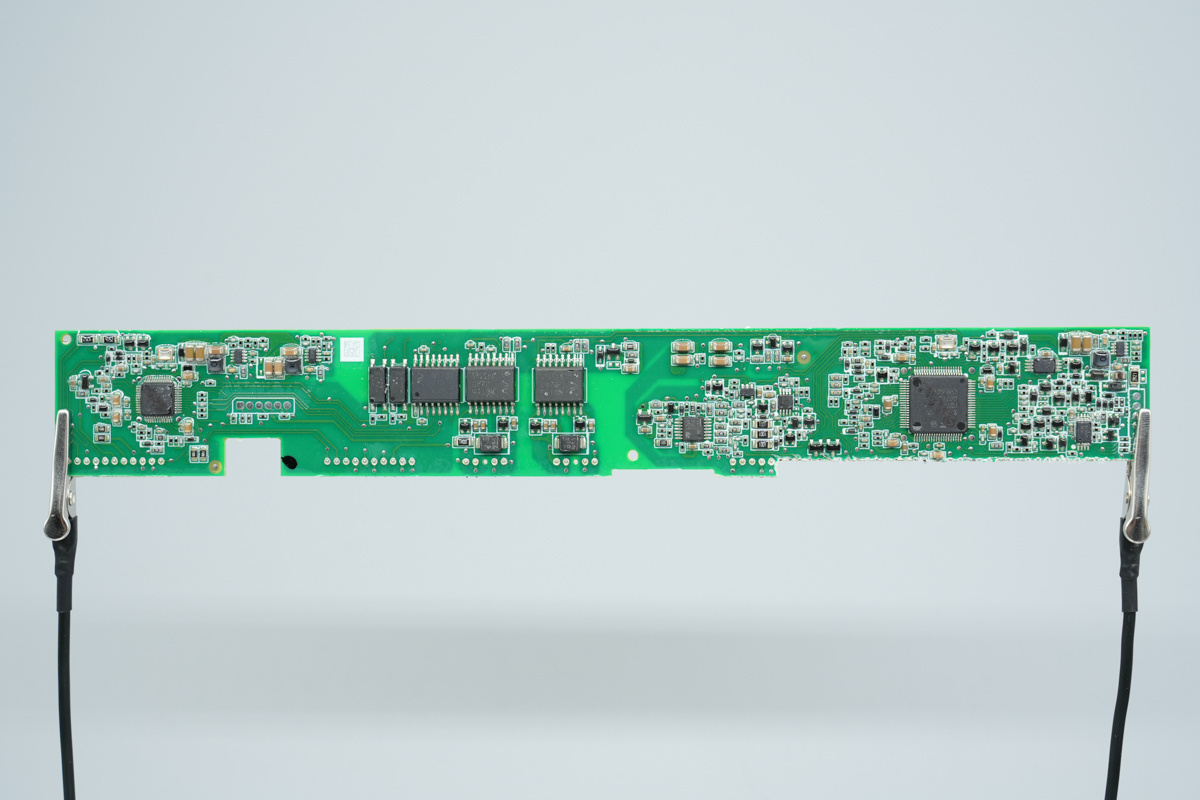

落拓小板外侧设有PFC落拓器，隔断光耦，隔断通讯芯片，隔断启动器，运放，MCU和存储器。

小板内侧设有散热电扇结合器。

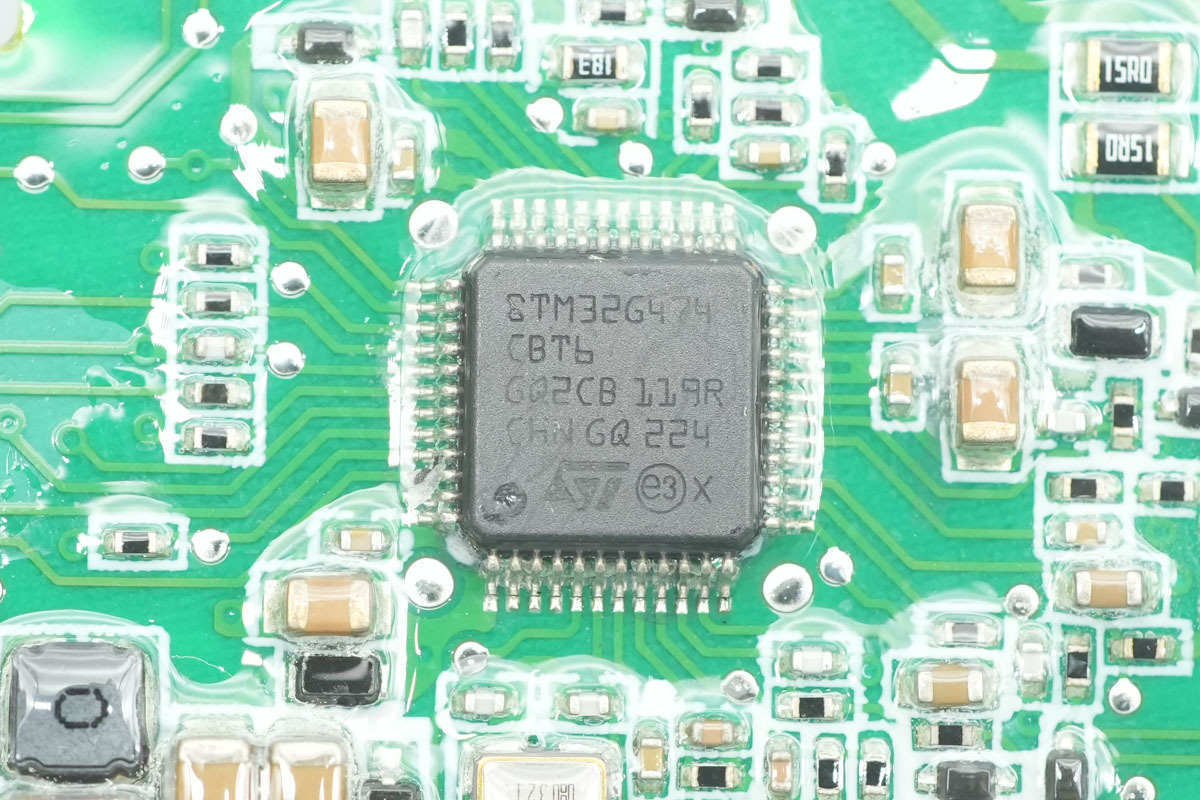

PFC落拓器来自意法半导体，型号STM32G474CBT6，内置ARM Cortex-M4 MCU，主频为170MHz，集成FPU和DSP，内置128KB FLASH和128KB SRAM，具备圭臬和高等通讯接口，选拔LQFP48封装。

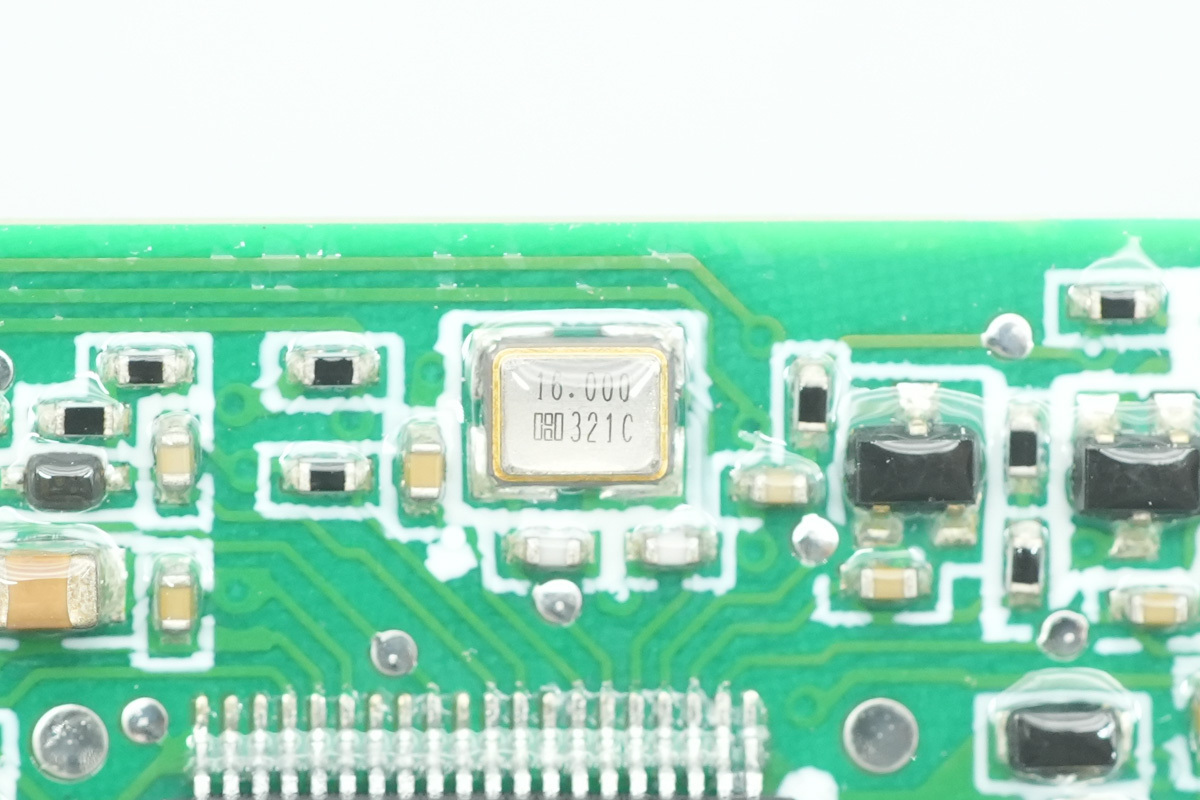

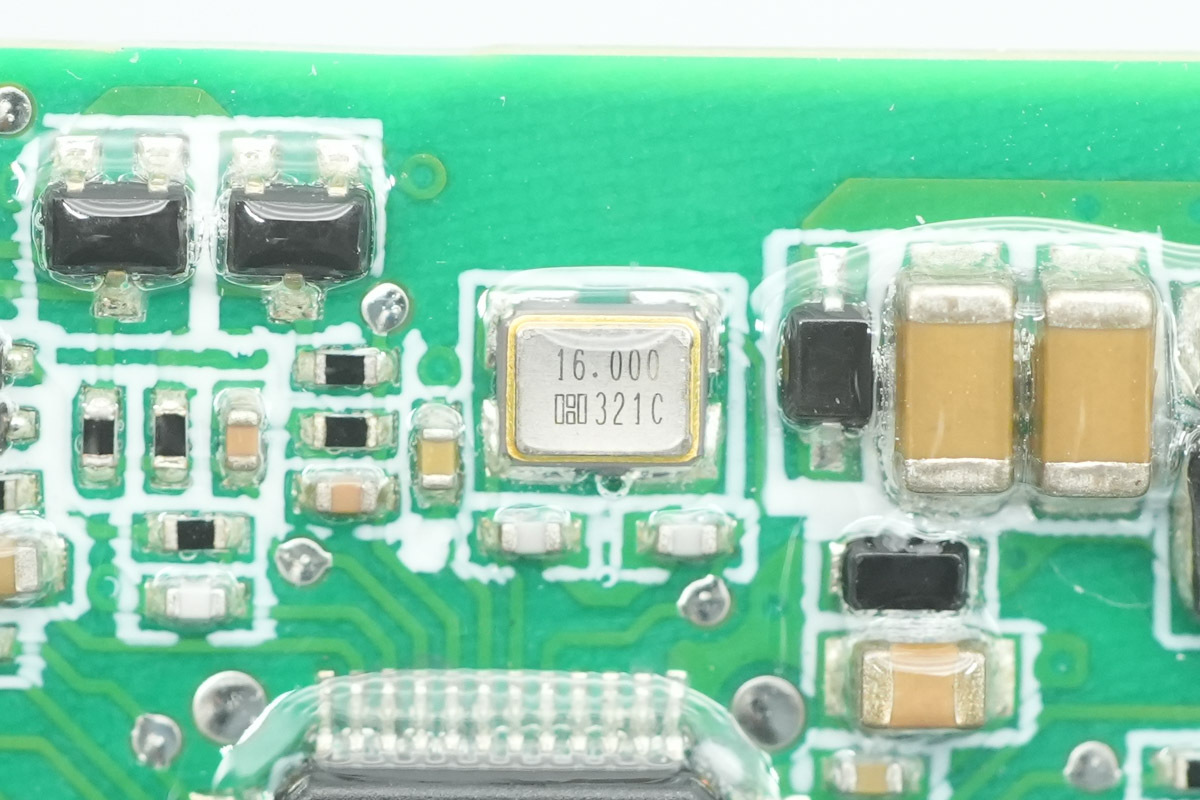

16.000MHz时钟晶振特写。

同步降压芯片选拔芯源系统MP2315。

另一颗同步降压芯片型号雷同。

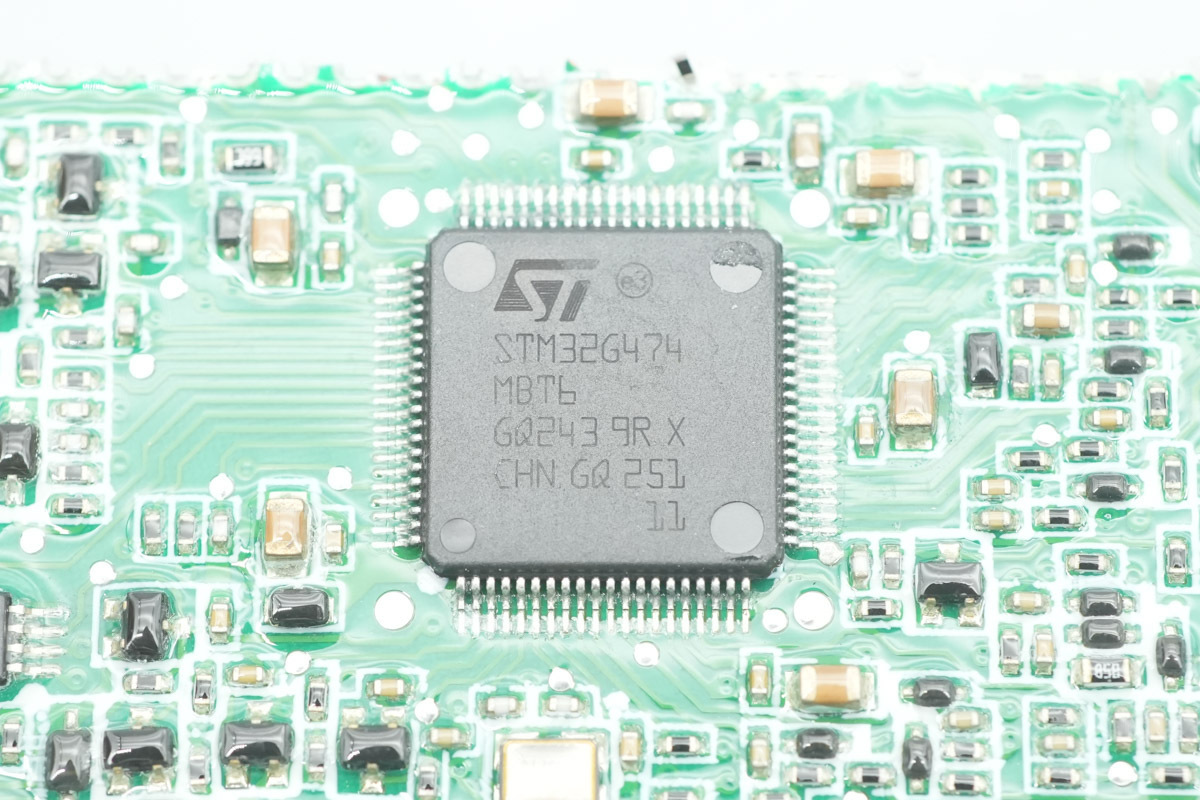

另一颗MCU来自意法半导体，型号STM32G474MBT6，用于LLC和同步整充军纵，还用于通讯落拓，选拔LQFP80封装。

16.000MHz时钟晶振特写。

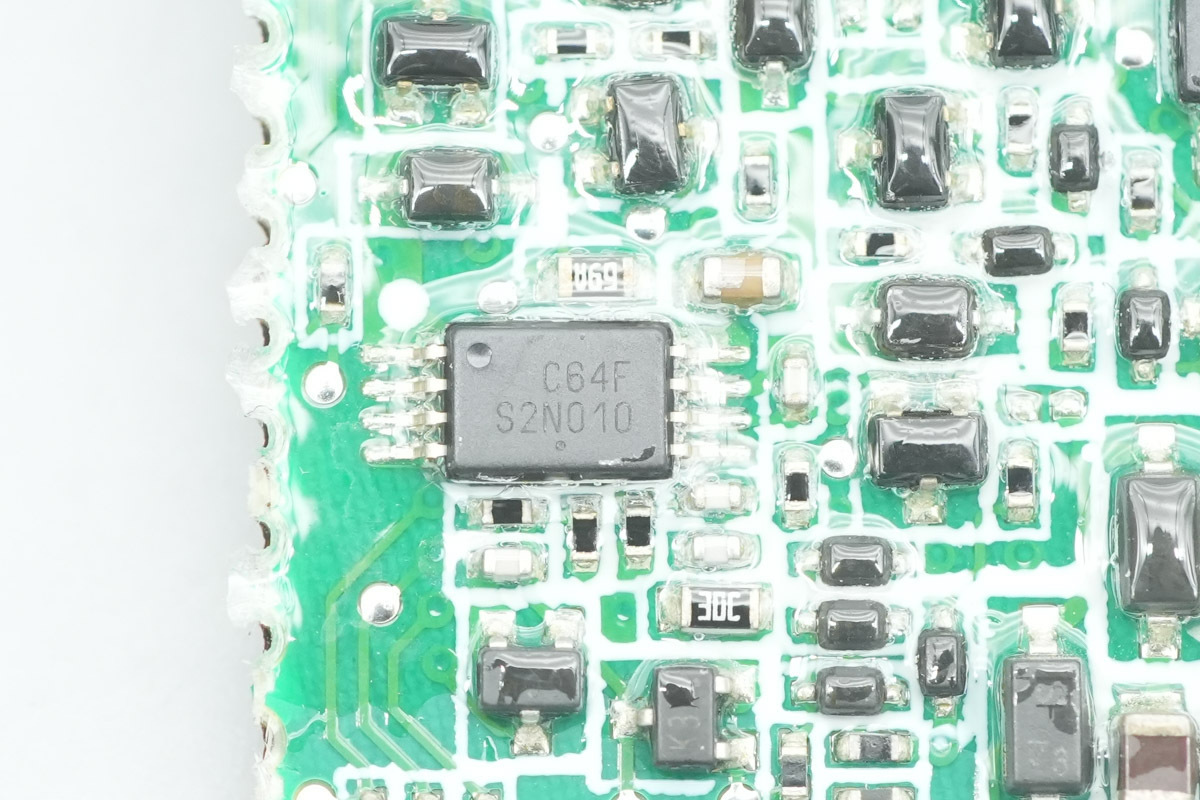

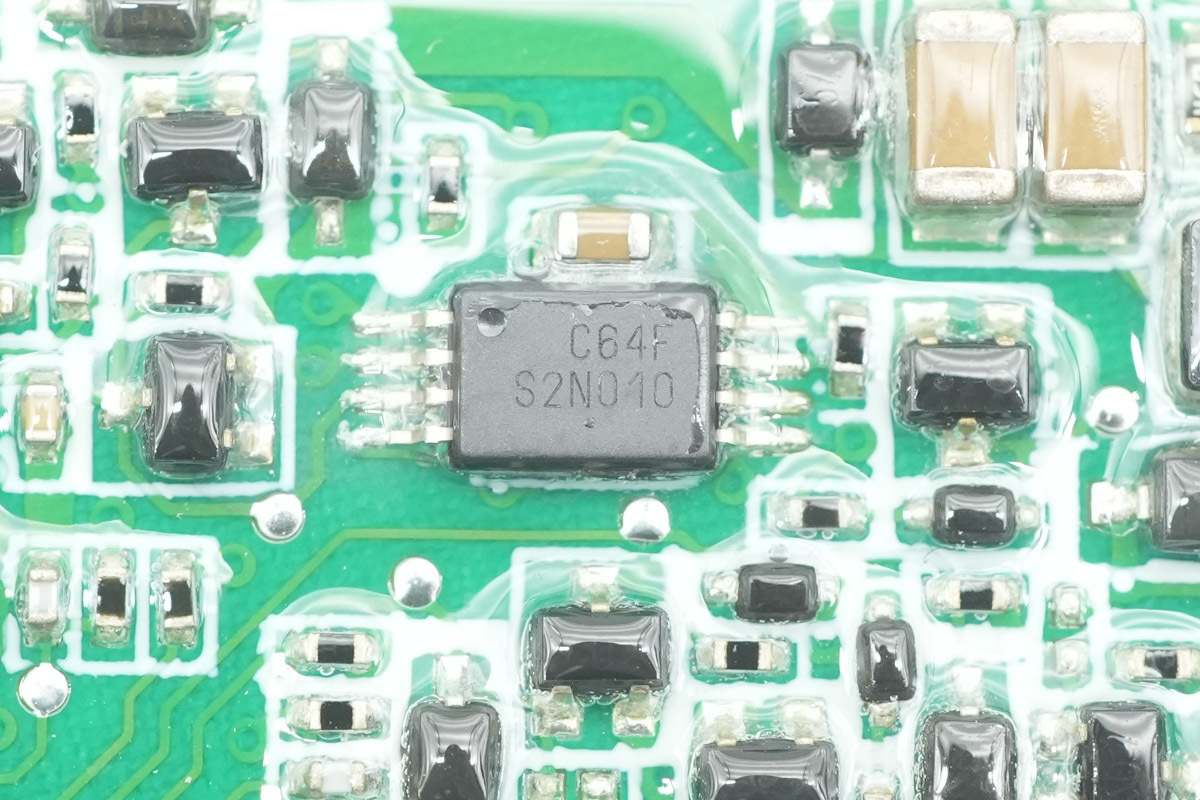

存储器丝印C64F S2N010。

存储器丝印C64F S2N040。

隔断启动器选拔纳芯微NSI6602AD，为SOW16封装，用于LLC开关管启动。

数字隔断芯片来自纳芯微，型号NSI8221，为高可靠性双通说念数字隔断器，撑捏150Mbps传输速度，选拔SOW16封装。

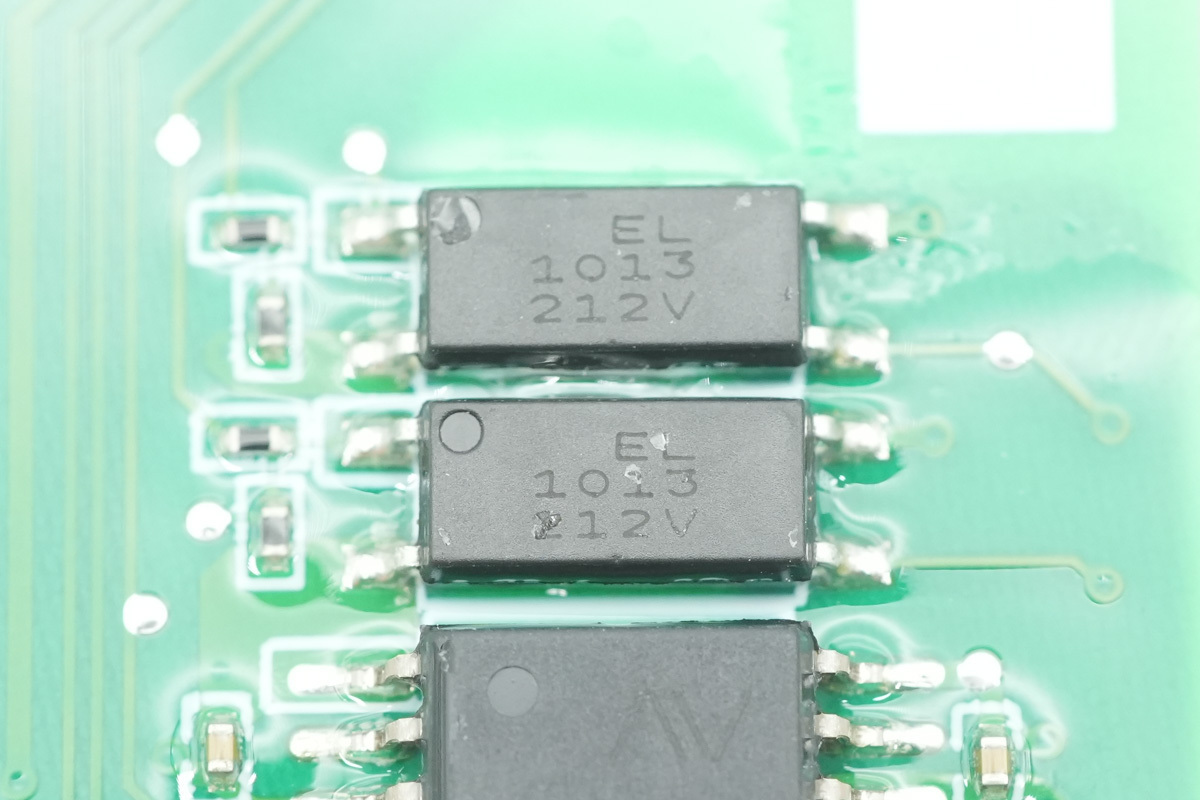

隔断光耦选拔亿光EL1013。

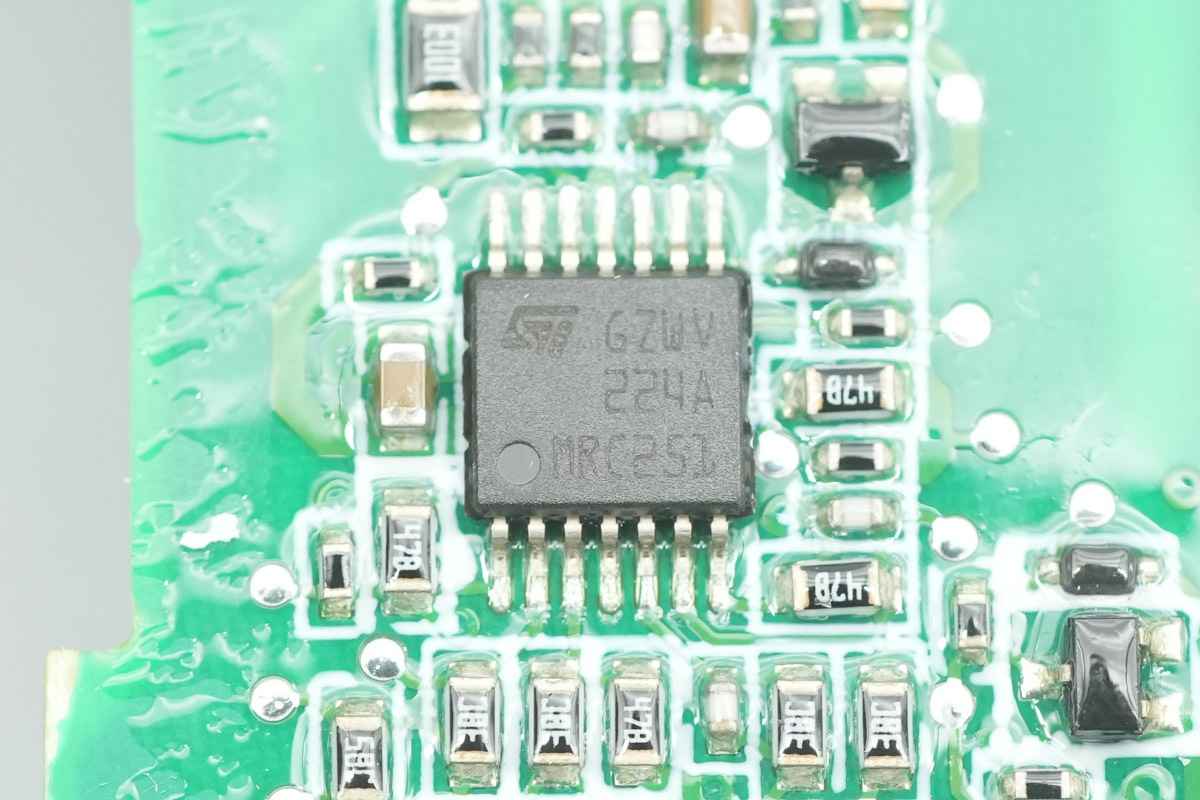

运放来自意法半导体，型号LM224A，为低功耗四运放，选拔TSSOP14封装。

运放选拔德州仪器LM258A。

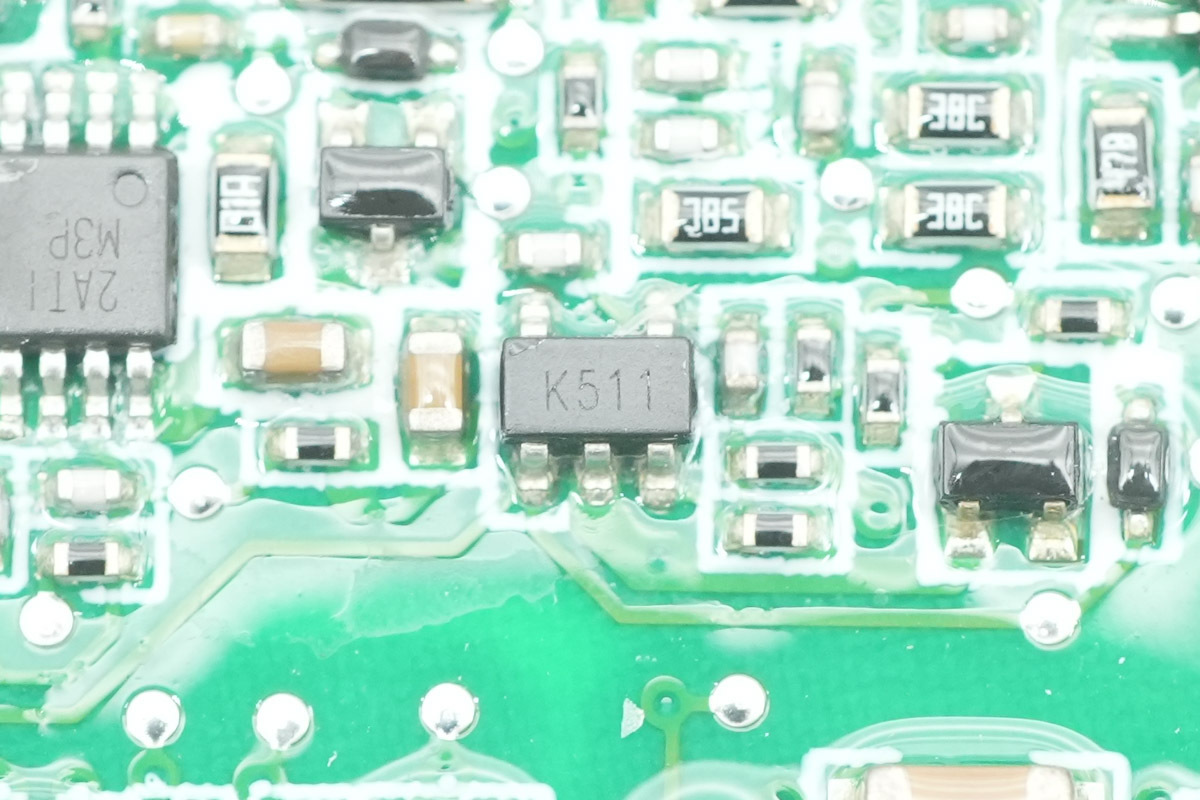

电压相比器来自意法半导体，丝印K511，型号TS391ILT，为低功耗单路电压相比器，选拔SOT23-5封装。

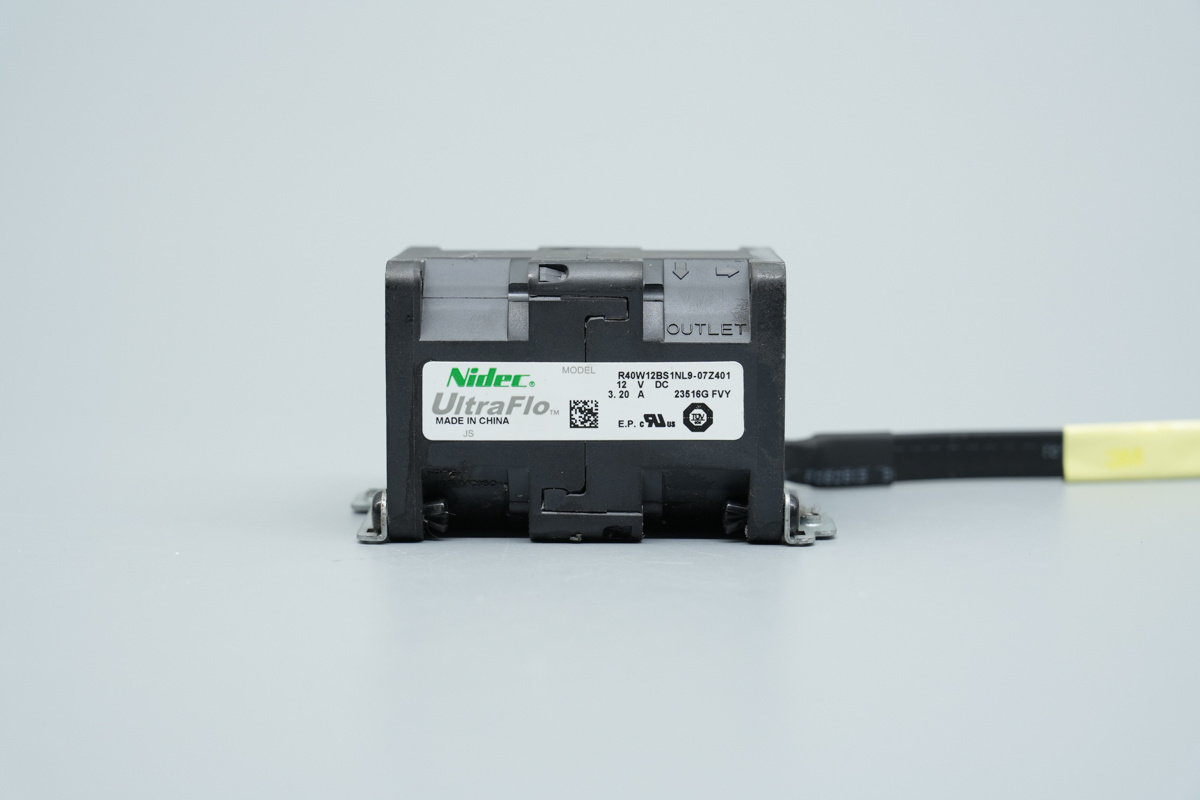

散热电扇来自尼得科，型号R40W12BS1NL9，规格为12V 3.2A，中国制造。

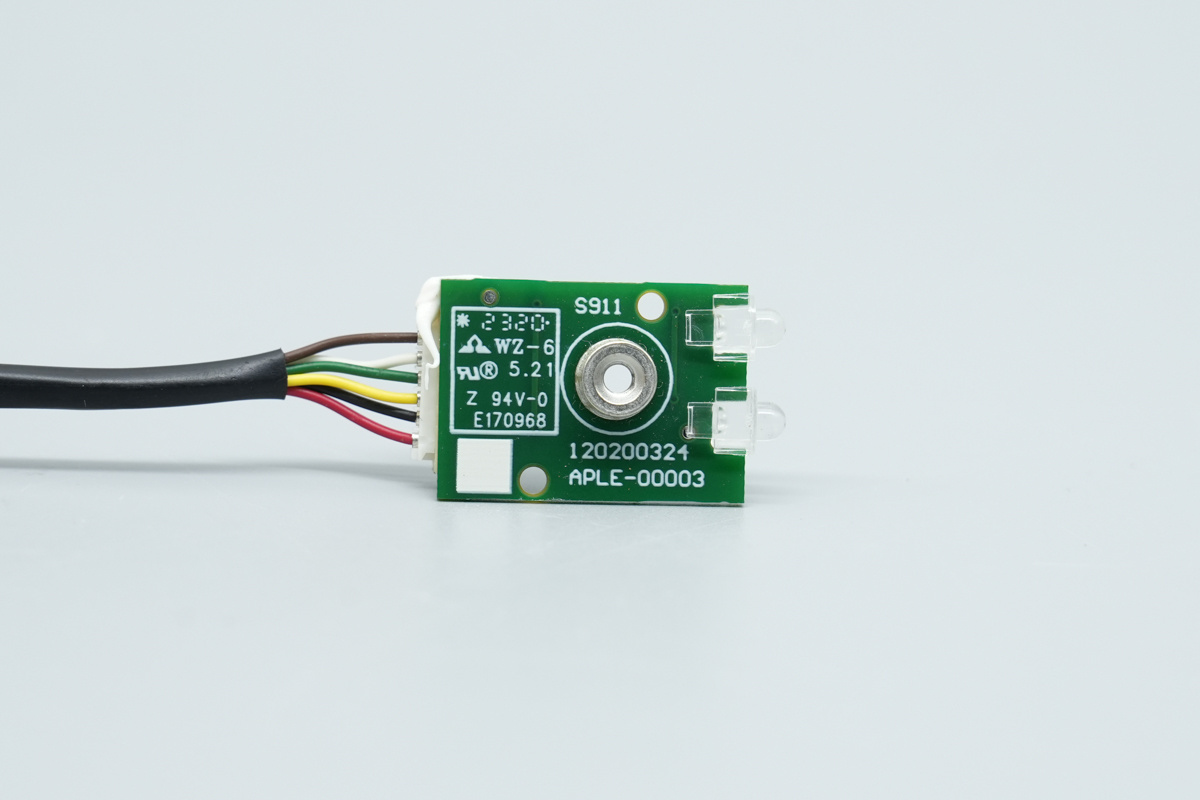

调换灯小板通过螺丝固定。

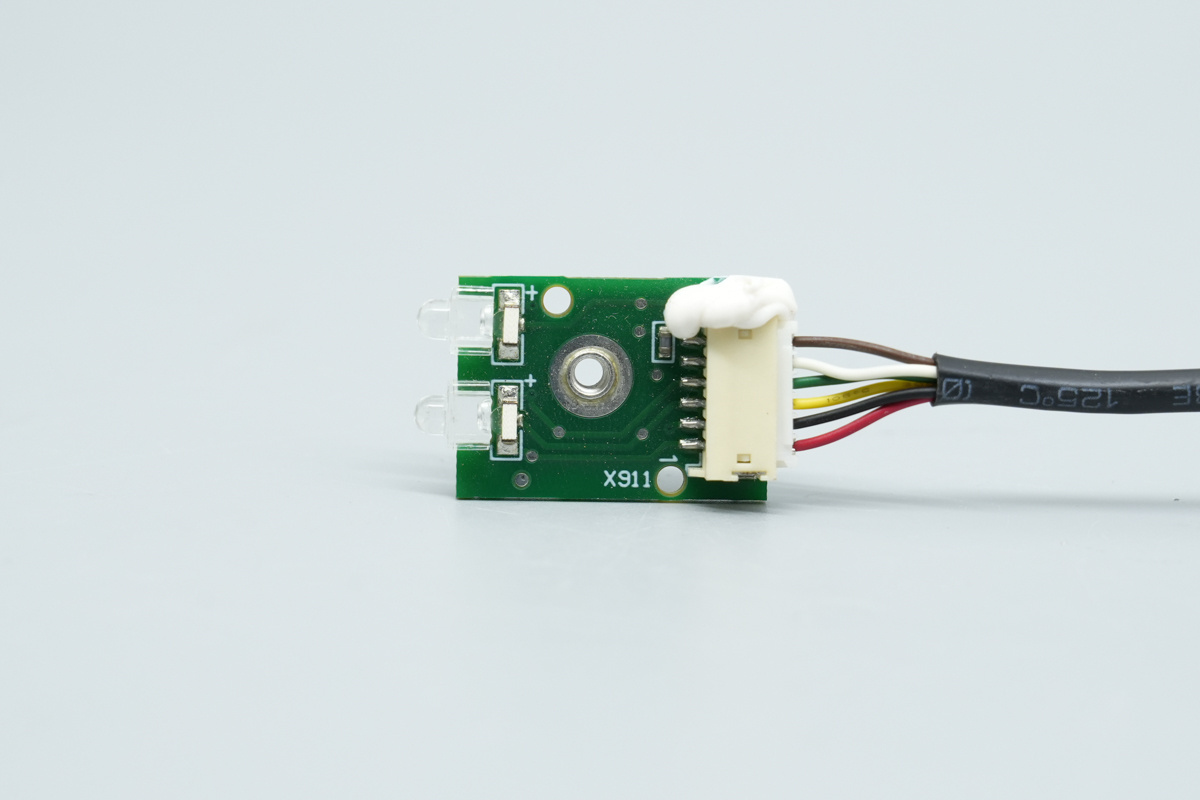

小板另一面设有调换灯，热敏电阻和结合器。

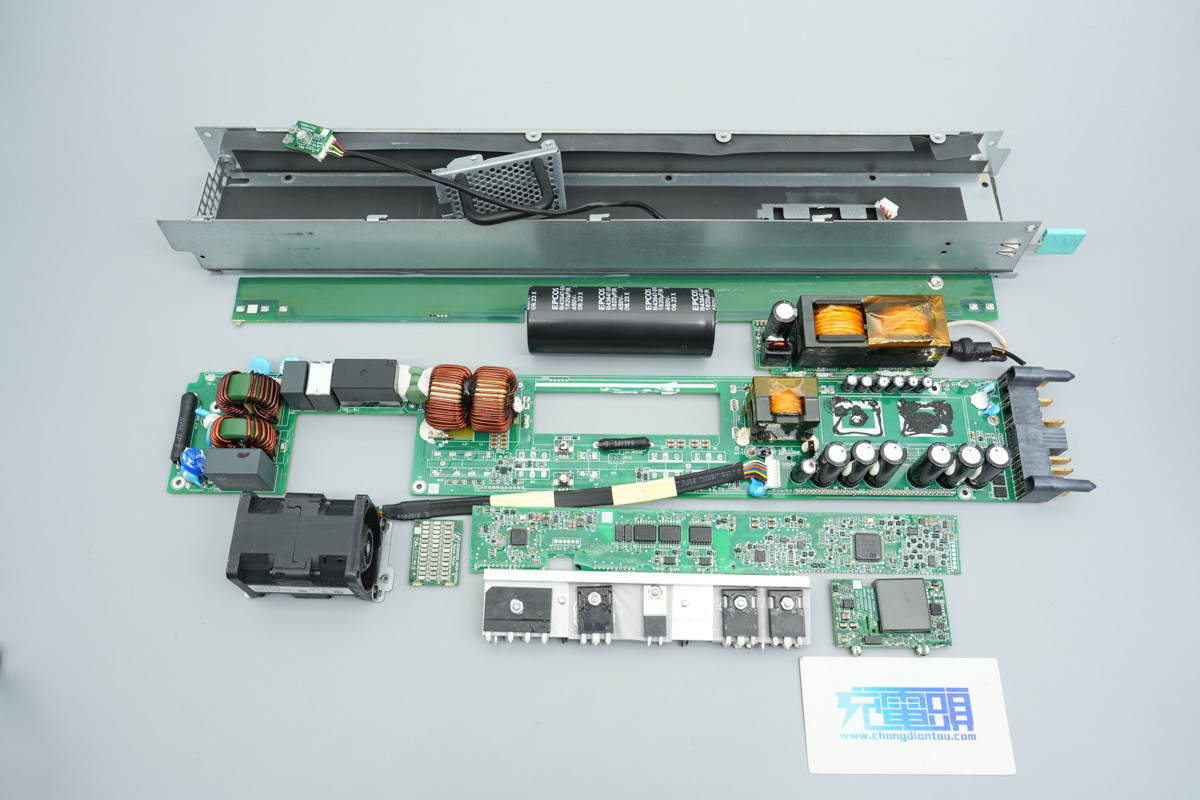

全部拆解一览，来张全家福。

充电头网拆解回来

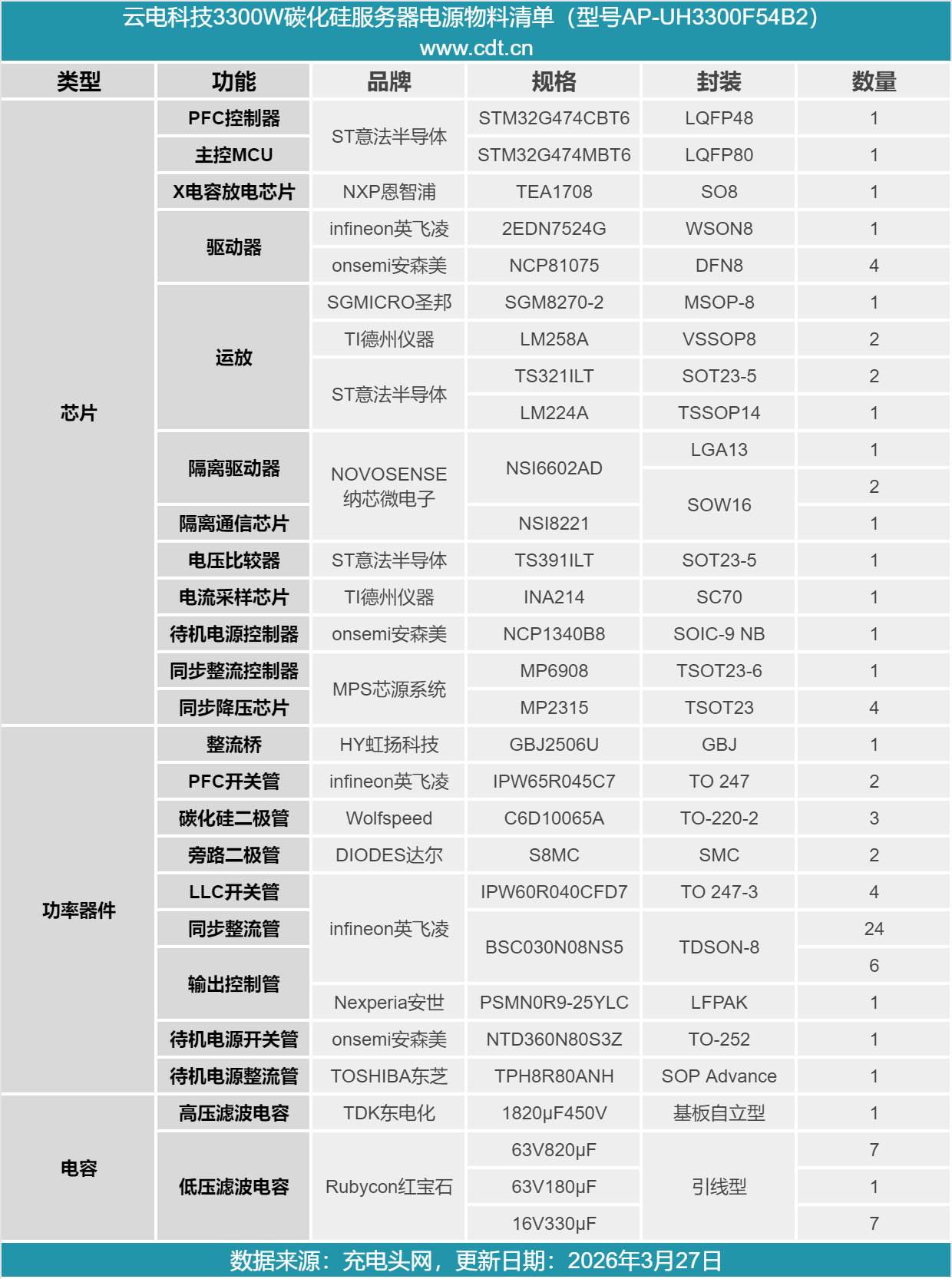

终末附上云电科技3300W碳化硅工作器电源的中枢器件清单，便捷宇宙查阅。

云电科技这款碳化硅工作器电源型号为AP-UH3300F54B2，撑捏100-240V交流输入和240V直流输入，主路输出电压为54V，输出电流61.1A，待机电源输出电压为12V，输出电流3A。电源尾部设有一时势结合器，面板里面设有散热电扇，吸入空气从尾部吹出散热。

充电头网通过拆解了解到，云电科技这款电源选拔交错式PFC+全桥LLC+同步整流架构，使宅心法半导体STM32G474CBT6 MCU用于PFC落拓，搭配英飞凌2EDN7524G启动器，PFC开关管选拔英飞凌IPW65R045C7，使用Wolfspeed C6D10065A碳化硅二极管整流。

意法半导体STM32G474MBT6用于全桥LLC开云(中国)kaiyun网页版登录入口，同步整流和通讯落拓，使用纳芯微NSI6602AD隔断启动器进行LLC开关管和同步整流管启动。待机电源选拔安森好意思NCP1340B8落拓器，电容选拔日系东电化和红坚持品牌。PCBA模块涂有三防漆保护，电容和变压器等元件打胶加固，作念工用料塌实可靠。
